单击图标右下方的下拉箭头，将显示其下级工具条，如图2-96所示。

图2-96

1.椭圆（Ellipse）

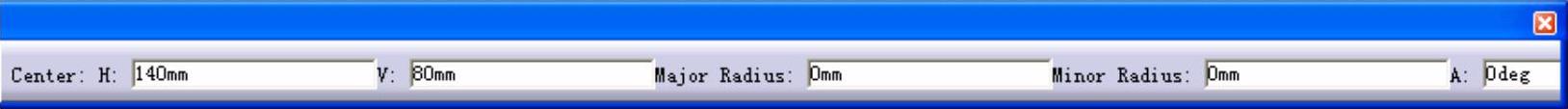

单击此图标，Sketch tools工具条显示为如图2-97所示的状态。

图2-97

绘制椭圆的方法如下有如下两种。

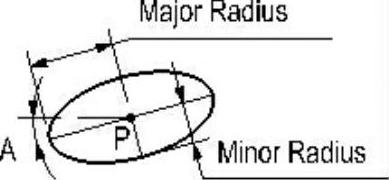

● 输入椭圆的中心、主、次轴半径和旋转角：输入椭圆的中心P、主轴（Major）、次轴（Minor）的半径长度和旋转角度A，即可得到椭圆，如图2-98所示。

● 三点确定椭圆：依次输入点P1～P3，其中P1表示椭圆的中心，P2表示椭圆主轴的一个端点，P3则确定了椭圆的形状，如图2-99所示。

图2-98

图2-99

2.抛物线（Parabolaby Focus）

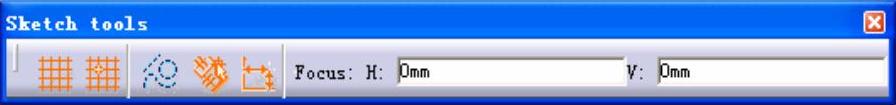

单击此图标，Sketch tools工具条显示为如图2-100所示的状态。

依次输入点P1～P4（其中，P1表示抛物线的焦点，P2表示抛物线的顶点，P3表示抛物线的起始点，P4表示抛物线的终止点），即可得到抛物线，如图2-101所示。

图2-100

图2-101

3.双曲线（Hyperbola by Focus）

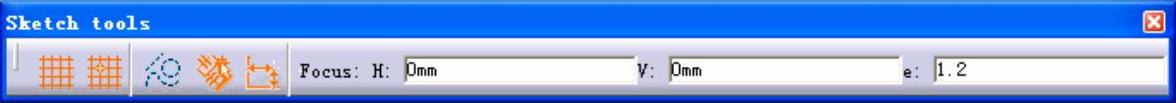

单击此图标，Sketch tools工具条显示为如图2-102所示的状态。(www.daowen.com)

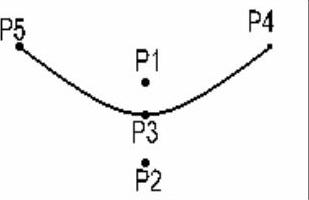

依次输入点P1～P5（其中，P1表示双曲线的焦点，P2表示双曲线的中心，P3表示双曲线的顶点，P4表示双曲线的起始点，P5表示双曲线的终止点），即可得到双曲线，如图2-103所示。

图2-102

图2-103

4.二次曲线（Conic）

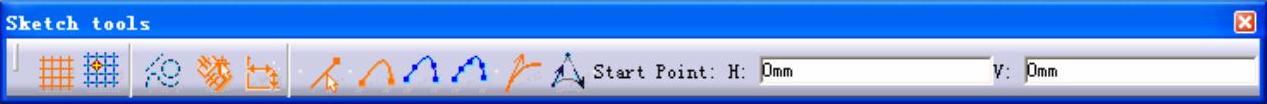

单击此图标，Sketch tools工具条显示为如图2-104所示的状态。

图2-104

绘制五点圆锥曲线的方法比较多，主要有以下几种。

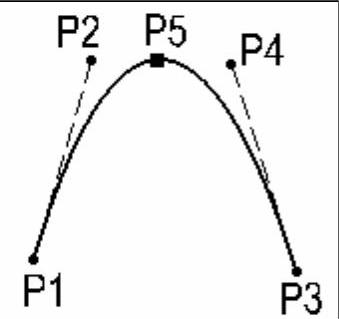

● 与两条不相交直线相切的曲线：单击与图标，依次输入点P1～P4，确定两条直线，其中P1、P3为曲线的起点和终点。再输入点P5，P5为经过曲线的一点。这样即可确定曲线，如图2-105所示。

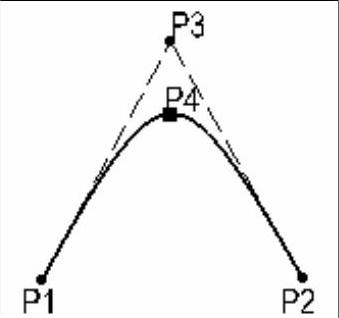

● 与两条相交直线相切的曲线：单击与图标，依次输入点P1～P3，确定直线，其中P1、P2为曲线的起点和终点，P3为两直线的交点。再输入点P4，P4为经过曲线的一点。这样即可确定曲线，如图2-106所示。

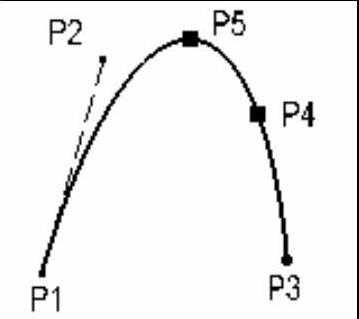

● 与一条直线相切的曲线：输入点P1、P2，确定一条与曲线相切的直线，其中P1也是曲线的起点。接着输入点P3、P4、P5，P3为曲线的终点，P4、P5为通过曲线上的点。这样即可确定曲线，如图2-107所示。

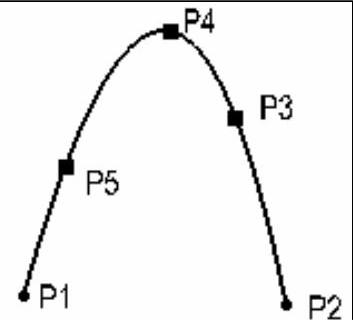

● 五点确定的曲线：依次输入曲线的起点P1、终点P2、曲线上的点P3、P4、P5，即可得到曲线，如图2-108所示。

图2-105

图2-106

图2-107

图2-108
