单击图标右下方的黑三角,将显示其下级工具条,如图2-85所示。
1.样条曲线(Spline)
单击此图标,Sketch tools工具条显示为如图2-86所示的状态。
图2-85
图2-86

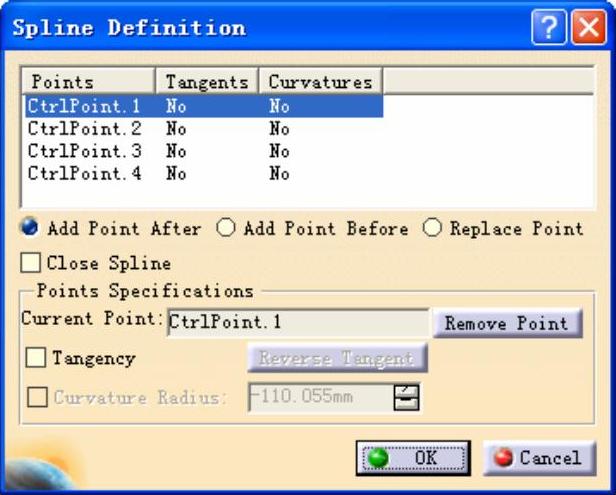

依次输入控制点P1~P5,便可得到如图2-87所示的样条曲线。绘制样条曲线对于控制点的数量并没有限制。再次单击图标或者双击,就能结束样条曲线的绘制。双击样条曲线,弹出如图2-88所示的对话框,在该对话框中可对样条曲线进行修改。
图2-87
图2-88
2.连接线(Connect)
单击此图标,Sketch tools工具条显示为如图2-89所示的状态。
图2-89
连接线有两种:圆弧和样条曲线。(www.daowen.com)
● 图标表示用一段圆弧连接两个图形元素,并使它们相切。图形元素可以是圆、圆弧、直线、样条曲线或者二次曲线,如图2-90所示。
● 图标表示用一段样条曲线连接两个图形元素,还会弹出补充工具条,如图2-91所示。其中,图标表示以点连续的方式连接两个图形元素,图标表示以相切连续的方式连接两个图形元素,图标表示以曲率连续的方式连接两个图形元素。
图2-90
图2-91
如图2-92所示为单击图标后所选对象,以点连续、相切连续、曲率连续的方式连接两个图形元素所得结果分别如图2-93、图2-94和图2-95所示。
图2-92
图2-93
图2-94
图2-95
