圆和圆弧的概念及应用

单击978-7-111-44274-5-Chapter02-95.jpg图标右下方的下拉箭头,将会显示CATIA为用户提供的绘制圆和圆弧的Circle工具条,如图2-69所示。


图2-69

1.978-7-111-44274-5-Chapter02-97.jpg圆形(Circle)

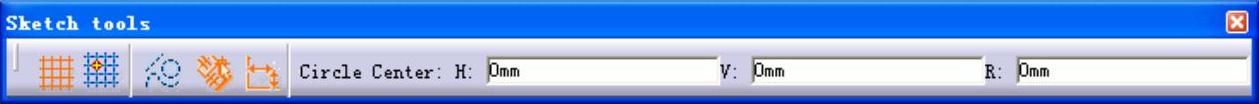

单击此图标,Sketch tools工具条显示为如图2-70所示的状态。


图2-70

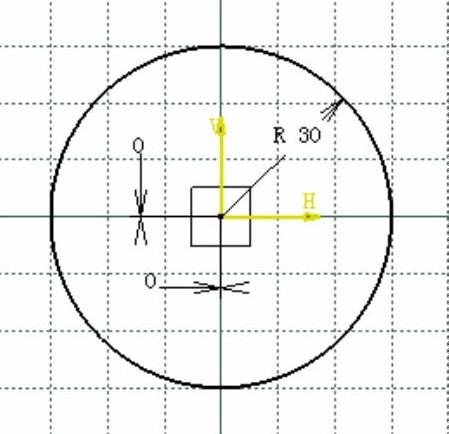

以第一点P1为圆心,第二点P2为圆弧上一点,确定圆,如图2-71所示。或者输入圆心P和半径R,也能确定圆,如图2-72所示。


图2-71


图2-72

2.978-7-111-44274-5-Chapter02-101.jpg三点作圆(Three Point Circle)

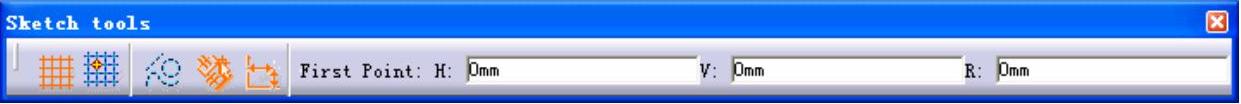

单击此图标,Sketch tools工具条显示为如图2-73所示的状态。

三点作圆,顾名思义,就是输入不在同一直线上的3个点,即P1、P2和P3,从而确定一个圆,如图2-74所示。


图2-73


图2-74

3.978-7-111-44274-5-Chapter02-104.jpg相对坐标作圆(Circle Using Coordinates)

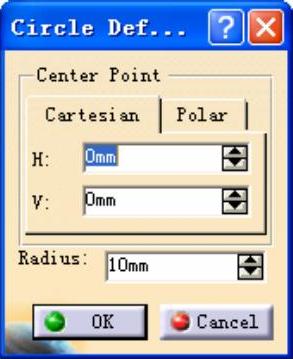

单击此图标,将会弹出如图2-75所示的对话框,提示按直角坐标系(Cartesian)或极坐标系(polar)的方式输入圆心坐标。在Radius数值框中输入所作圆的半径大小,即可得到一个圆,如图2-76所示。

4.978-7-111-44274-5-Chapter02-105.jpg三切线作圆(Tri-Tangent Circle)

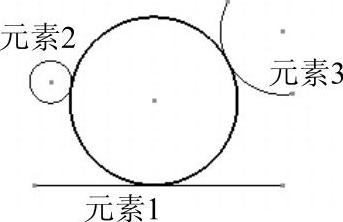

单击此图标,任意选取3个与所作圆有相切关系的元素(被选元素可以是直线、圆或圆弧),确定输入后,即可得到一个与3个元素分别相切的圆,如图2-77所示。


图2-75


图2-76


图2-77

5.978-7-111-44274-5-Chapter02-109.jpg三点作圆弧(Three Point Arc)

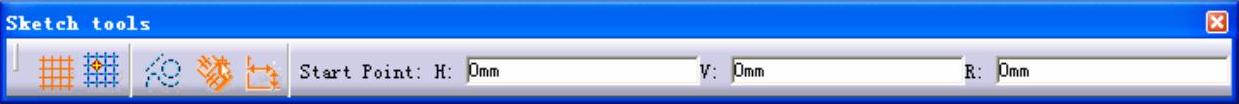

单击此图标,Sketch tools工具条显示为如图2-78所示的状态。

依次输入3个不在同一直线上的点,其中第一点P1确定了圆弧的起始点,第二点P2则是圆弧经过的一点,第三点P3确定了圆弧的终点,从而绘制一段圆弧,如图2-79所示。


图2-78


图2-79

6.978-7-111-44274-5-Chapter02-112.jpg端点限制的三点作圆弧(Three Point Arc Starting WithLimits)

单击此图标,Sketch tools工具条显示为如图2-80所示的状态。

与前面的三点作圆弧不同,这种绘制方法由第一点确定圆弧的起点,第二点确定圆弧的终点,第三点确定圆弧的大小以及所在位置。也可以在Sketch tools工具条中输入圆弧的半径R,但是仍需输入第三点,以便确定圆弧在前两点连线的哪一侧,如图2-81所示。


图2-80


图2-81

7.978-7-111-44274-5-Chapter02-115.jpg圆弧(Arc)

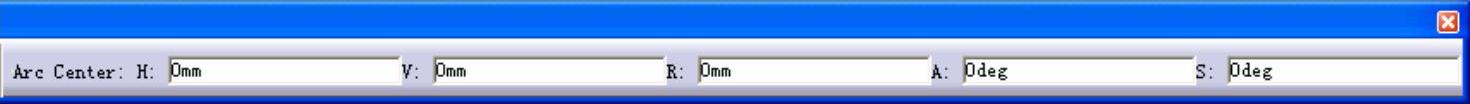

单击此图标,Sketch tools工具条显示为如图2-82所示的状态。


图2-82

绘制圆弧有如下两种方法。

● 圆心、半径、起始角(A)、包含角(S)绘制圆弧:输入圆弧的圆心、半径、起始角度、包含角度即可得到圆弧,如图2-83所示。

● 三点确定圆弧:依次输入3点,第一点为圆弧的圆心,第二点为圆弧的起点,第三点为圆弧的终点,如图2-84所示。


图2-83


图2-84
