步骤01 打开“主练习”文件夹中的文件Cup.CATPart，如图1-145所示。

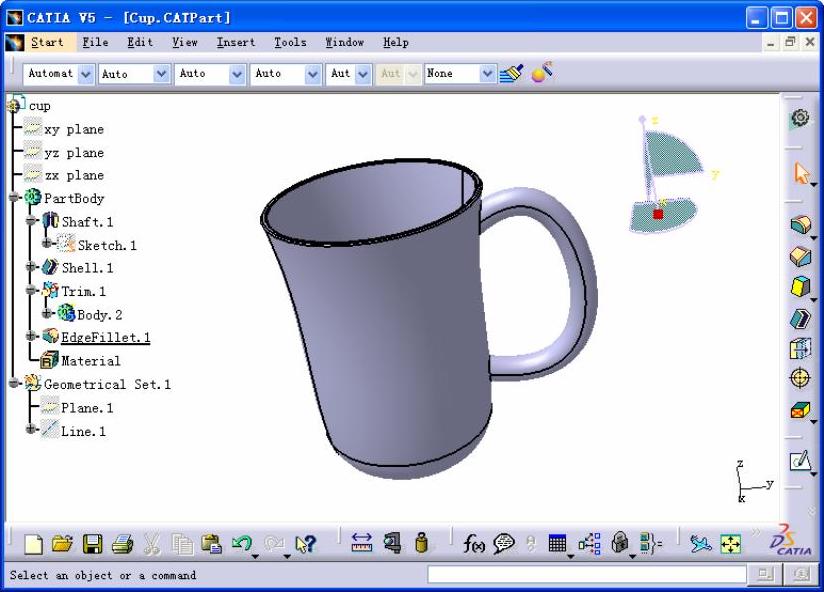

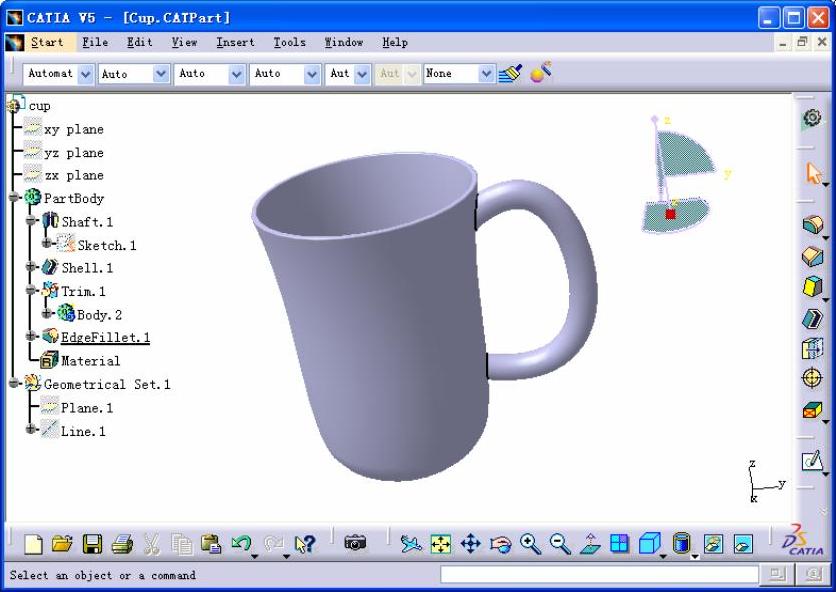

步骤02 将显示模式从原来的Shading with Edges（带边着色）改为Shading with Edges without Smooth Edges（带边着色但不包含切矢连续的边），如图1-146所示。倒过圆角的区域和旋转体的母线都不再显示出来，如图1-147所示（在修改模型时，这些切矢连续的边也经常要用到，用Shading with Edges模式更方便）。
图1-145
图1-146
图1-147
步骤03 在特征树中选择PartBody，选择Graphic Properties工具条的颜色选项，选择一种自己喜欢的颜色，如图1-148所示，渲染后的效果如图1-149所示。
图1-148
(www.daowen.com)
图1-149
步骤04 在特征树中选择Body.2，即茶杯的把手，改变颜色，效果如图1-150所示。
步骤05 如图1-151所示，在特征树中选择处于隐藏状态的Line.1（其图标一片朦胧，表示隐藏元素），单击鼠标右键，在弹出的快捷菜单中选择Hide/Show命令，将这条直线显示出来。
步骤06 将线宽设置为4号，将线型设置为5号，将颜色设为紫色，效果如图1-152所示。
图1-150
图1-151
图1-152
