Measure（测量）工具条如图1-115所示。测量工具可以用于零件、装配件和二维图。

图1-115

1.Measure Between（测量两个元素）

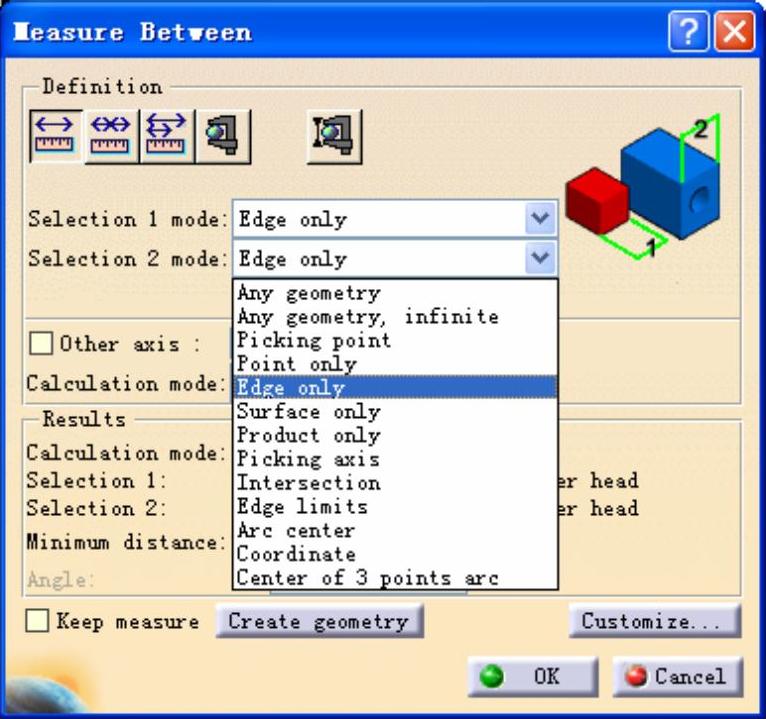

单击图标，弹出Measure Between对话框，如图1-116所示。在测量时，如果屏幕上的几何元素太多，可以用过滤器筛选元素，如图1-117所示。

图1-116

图1-117

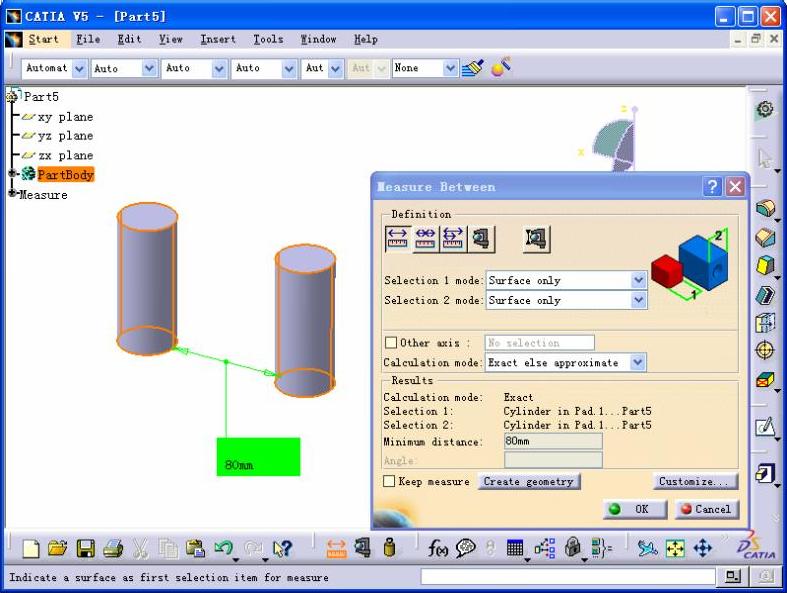

例如，选择边时经常不小心碰到曲面或实体的表面而选错，此时在Selection mode下拉列表中选择Edgeonly，就不会碰到面；选择圆柱面时，系统默认选择的是这个圆柱的轴，在Selection mode下拉列表中选择Surface only，即可选择圆柱面。对于选择的两个几何元素，都可以使用过滤器。如图1-118所示是没有过滤的情况，选择两个圆柱面测量，得到的结果是两个轴之间的距离；如图1-119所示则是使用了过滤器Surface only，得到的结果是两个面之间的最小距离。

图1-118

图1-119

可以单击右下角的Customize按钮，对测量进行用户化。通常使用默认的设置，如图1-120所示。

按照如图1-121所示的设置，同时选中Point 1、Point 2复选框，然后测量两个面之间的距离，同时也可得到两个面上最近的两个点的坐标，如图1-122所示。

图1-120

图1-121

图1-122

如果选中左下角的Keep measure复选框，在关闭Measure Between对话框后，测量的结果仍然保存在特征树和几何模型上。

注意：Measure Between一般测量的是两个元素之间的最小距离。如图1-123所示，所选的两个面虽然平行，但是测出的不是垂直距离，而是最近的两点间的距离。

要测量这两个面之间的垂直距离，可以使用“Any geometry，infinite”过滤。将Selection 1 mode和Selection 2 mode中的一个或两个都设置为“any geometry，infinite”（用这种方式可以把一个平面看作无限大，或者把一条直线看作无限长），则测出的结果就是它们的垂直距离，如图1-124所示。

图1-123

图1-124

另外，如果通过Customize命令，在Measure Between Customize对话框中选中Components复选框，如图1-125所示，可以同时获得距离X、Y、Z方向的分量，如图1-111所示。

重新测量两个平面之间的距离，如图1-126所示，可以看到这两个平面在X、Y、Z3个方向的距离。(www.daowen.com)

图1-125

图1-126

2.Measure Item（测量单个元素）

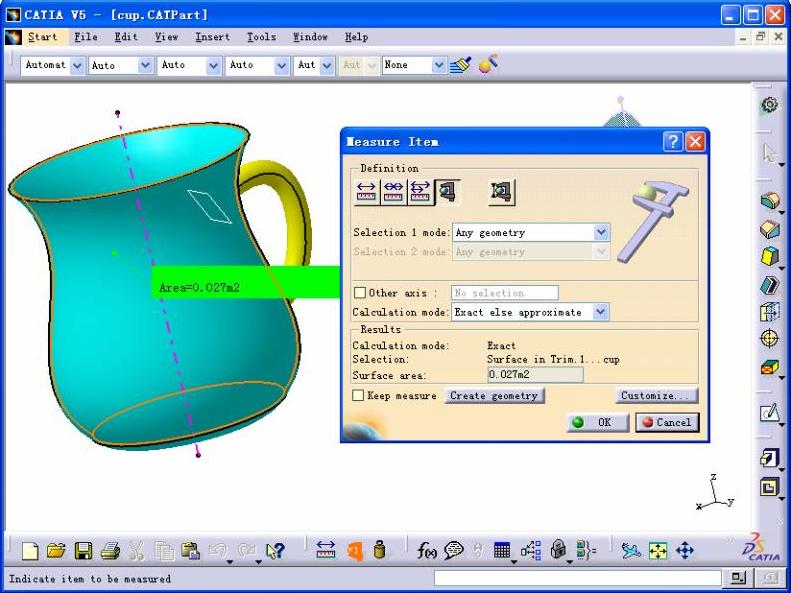

单击Measure Item图标，将弹出如图1-127所示的对话框。选择茶壶实体的外表面，测出这个面的面积。

与Measure Between相似，Measure Item也提供过滤功能，将Selection 1 mode设置为Thickness，测量的则是鼠标点选处的厚度，如图1-113所示。另外，通过图1-128所示圈红部分可以实现测量方式Measure Between和Measure Item的切换。

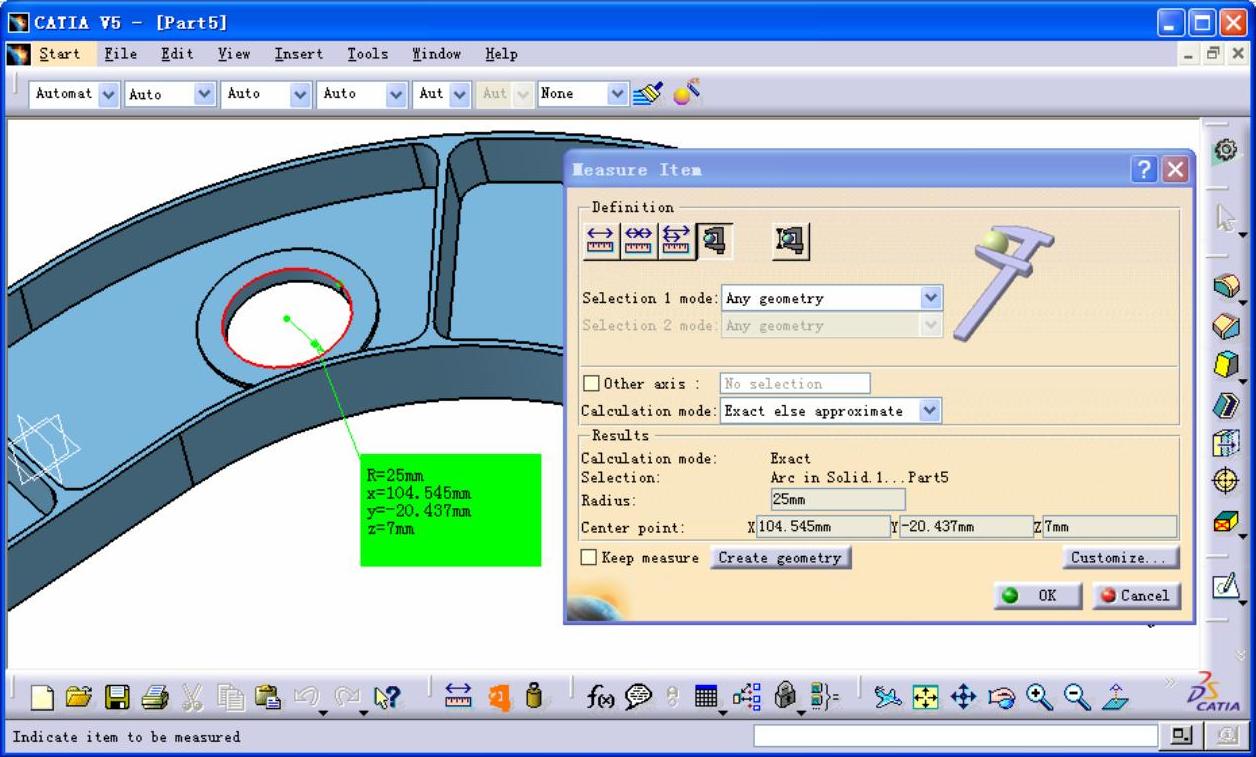

当测量曲线时，默认的测量项是它的长度，同时给出圆弧的半径和圆心坐标，如图1-129所示。同样可以单击Customize按钮，对测量的结果进行用户化定制。例如，可以选择显示曲面或实体的重心、曲面的周长或实体的表面积、圆弧的角度等，如图1-130所示。

图1-127

图1-128

图1-129

图1-130

进行如上用户化定制后再测量曲面，如图1-131所示的柱面，则会显示它的面积、重心坐标和半径。

图1-131

3.Measure Inertia（测量惯量）

Measure Inertia可以用于测量几何元素的物理属性，体积、表面积、质量、重心、惯性矩等。如图1-132所示，测出茶壶实体的体积、表面积、质量、重心、惯性矩等属性。在Density（密度）文本框内可以输入数值，实体的质量也会随之变化。如果对实体赋予材料，Density文本框中会显示这种材料的密度。如图1-133所示，给茶壶加上Alpine Fir（一种木材）的材料，它的密度和质量都不同了。

图1-132

图1-133

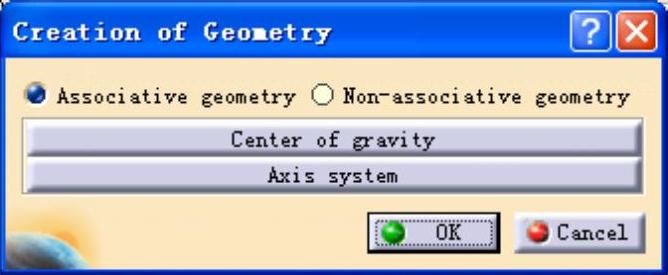

单击Create geometry按钮，弹出如图1-134所示的对话框，能够创建重心点和这个实体的坐标系。

如果选中Associative geometry单选按钮，当实体本身的尺寸或位置改变后，原来生成的重心点和坐标系也将随之自动更新。若选中Non-associative geometry单选按钮，则生成的几何元素孤立，不会随着实体更新。

图1-134
