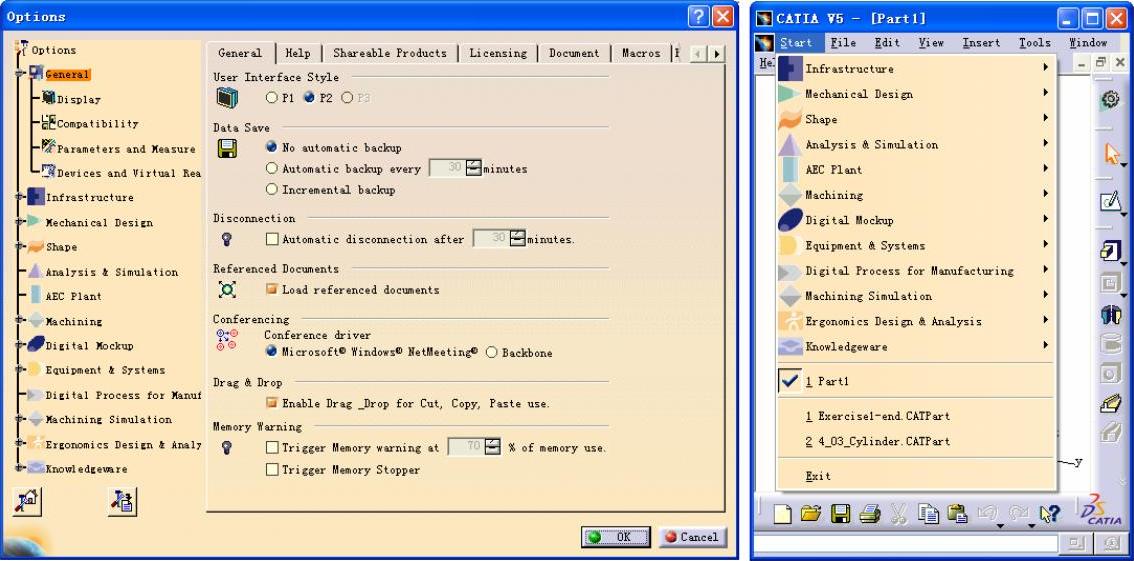

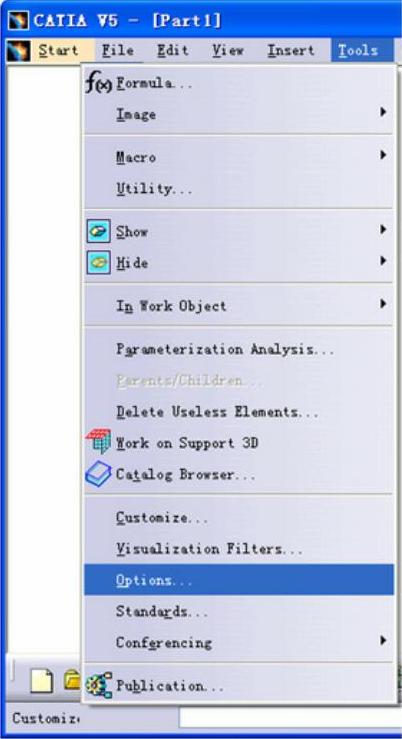

在CATIA窗口中,选择“工具(Tools)”→“选项(Options)”命令,如图1-104所示,弹出Options对话框,在Options选项中可以对CATIA做常用的用户设置。从图1-105可以看出,Options左侧的特征树和CATIA启动菜单Start目录相似,只多了General一项。这种类似性决定了很多模块的设置可以到相应的Options结构中查找到。
图1-104
图1-105

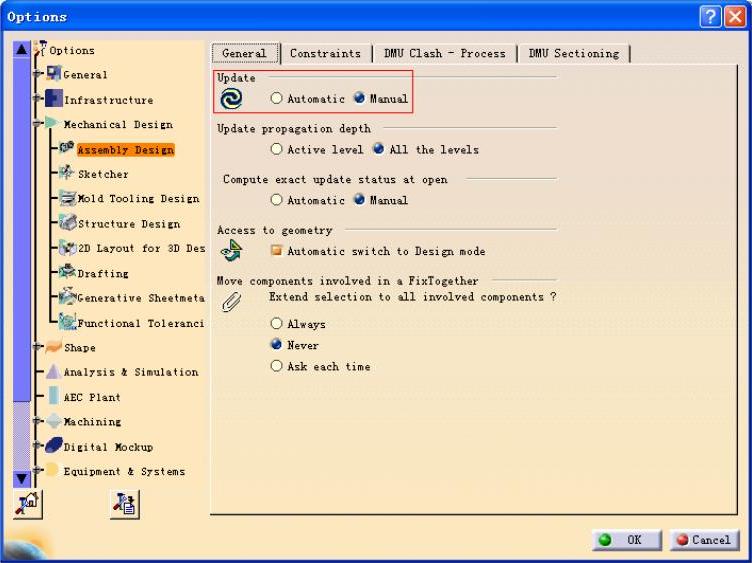

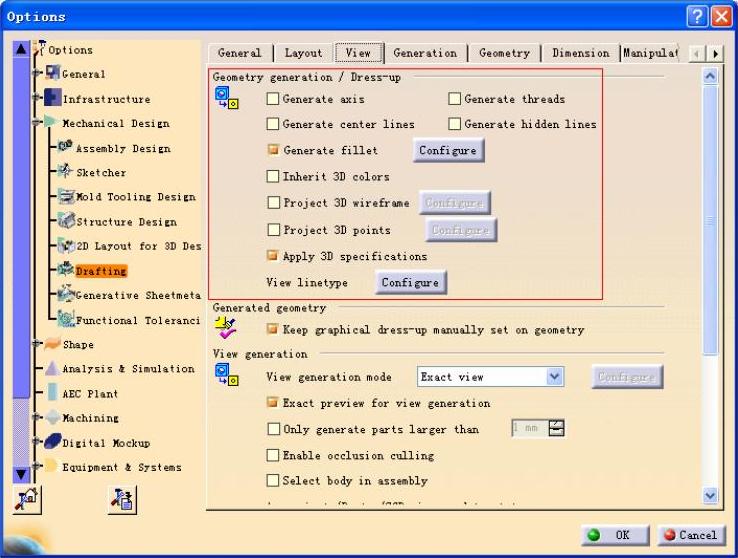

如装配设计的约束更新方式可以到“Mechanical Design→Assembly Design→General→Update”中实现,如图1-106所示;工程图中哪些元素要投出来,哪些不要可以在“Mechanical Design→Drafting→View→Geometry Generation/Dress-up”中实现,如图1-107所示。
图1-106
图1-107

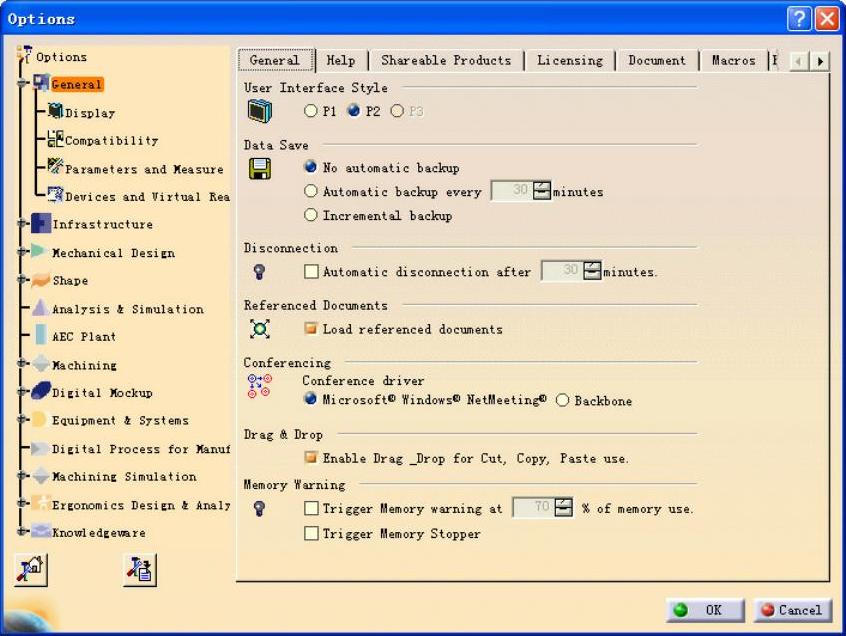

而在Options左侧的特征树最上面的General中所做的常规设置将对所有模块生效,如General选项中的General(常规)选项卡如图1-108所示。
图1-108

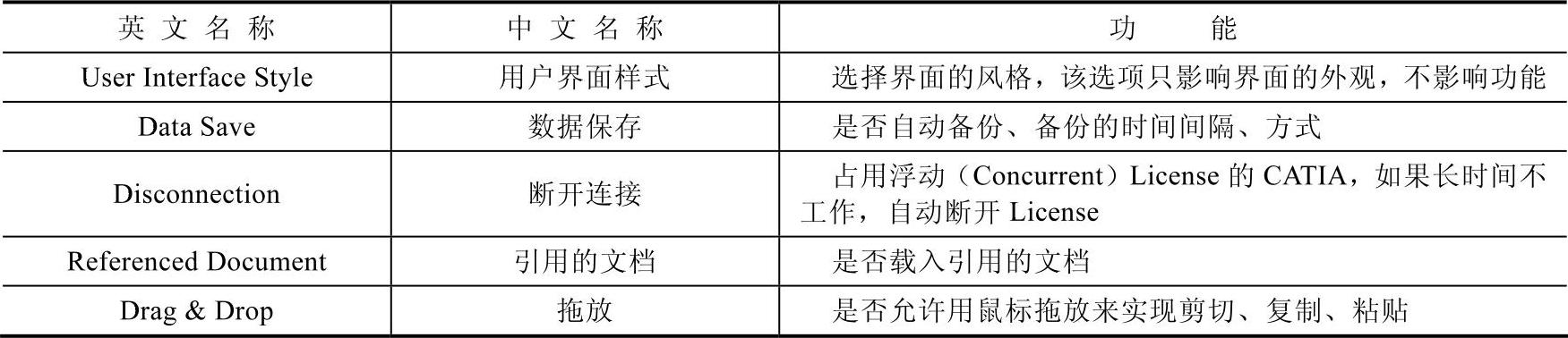

其中各项含义见表1-1。
表1-1(www.daowen.com)

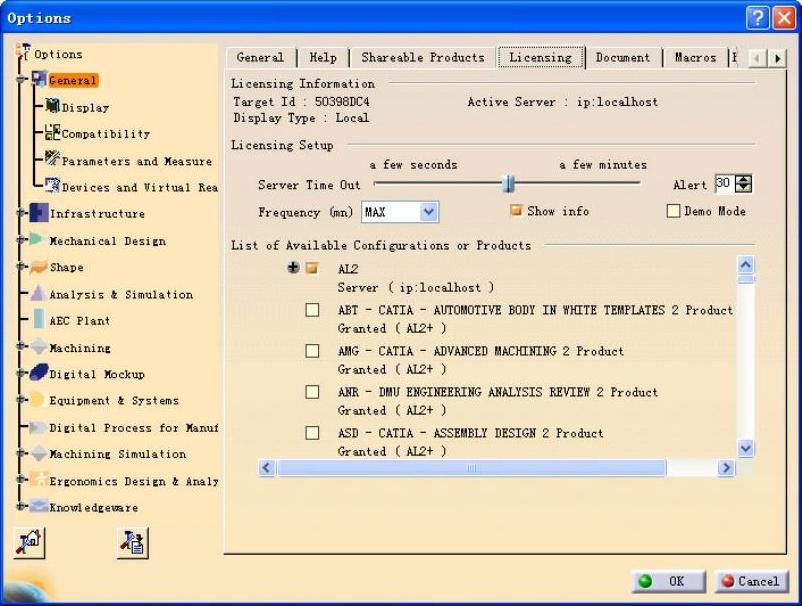

General选项中的Licensing(许可证发放)选项卡如图1-109所示。
图1-109

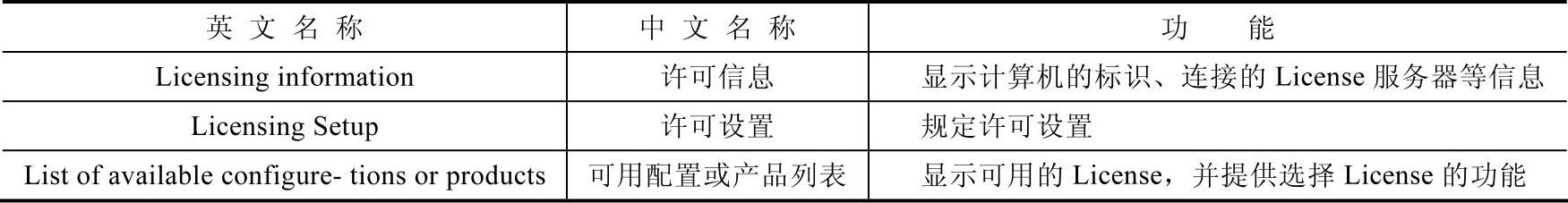

各项含义见表1-2。
表1-2

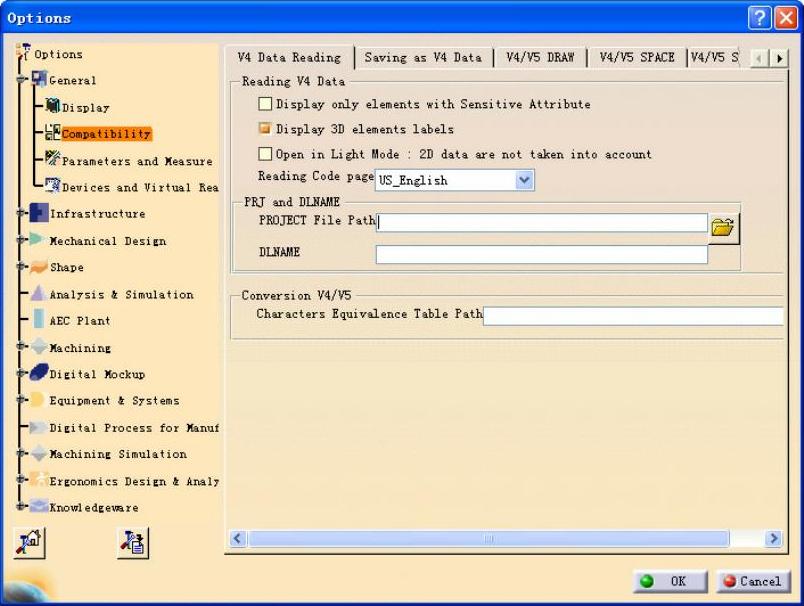

General选项中的Compatibility(兼容性)选项卡如图1-110所示。
图1-110

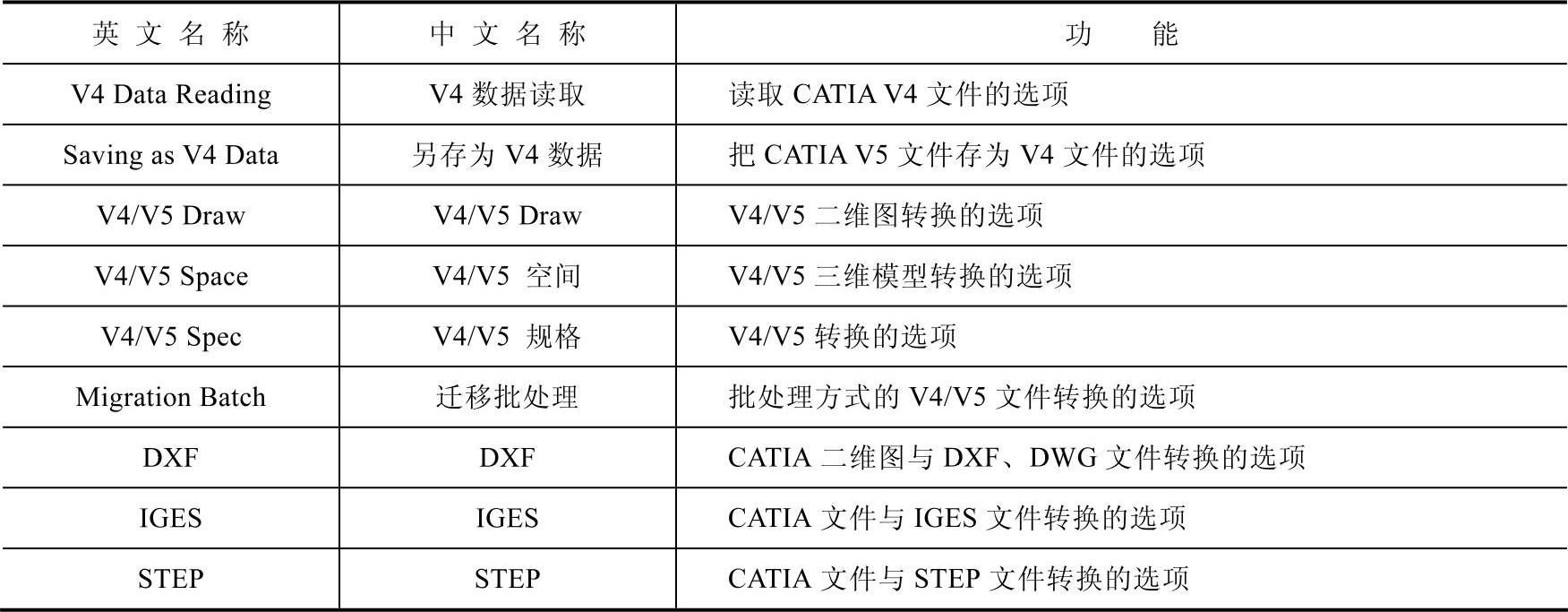

该选项卡中各分类功能见表1-3。
表1-3
