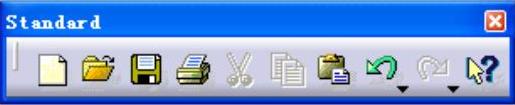

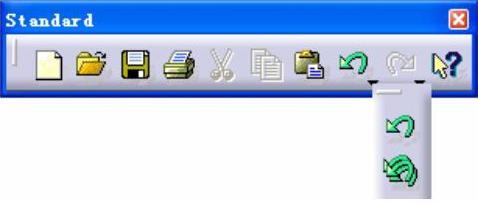

Standard（标准）工具条如图1-78所示，用于进行创建新文件、打开文件、存盘和打印等操作，与标准的Windows操作相似（但是粘贴的方式有其特别之处）。在“撤销（Undo）”图标下，还有另外一个图标，即“带有历史的撤销（Undowith History）”，如图1-79所示，可以选择退回到做某一个特定的操作之前，单击该图标后弹出的对话框如图1-80所示。

图1-78

图1-79

图1-80

在实际工作中，经常使用复制、粘贴的功能，重用零件或零件上的某一块特征。CATIA V5的剪切、复制和粘贴是标准的Windows风格，但是粘贴的方式有其独特之处——特殊粘贴（Paste special），具体有下面3种粘贴方式。

● 带过程和参数（as specified in part document）。

● 带关联的粘贴（asresult with link）。

● 作为结果粘贴（as result）。

下面是复制、粘贴一块实体的过程。

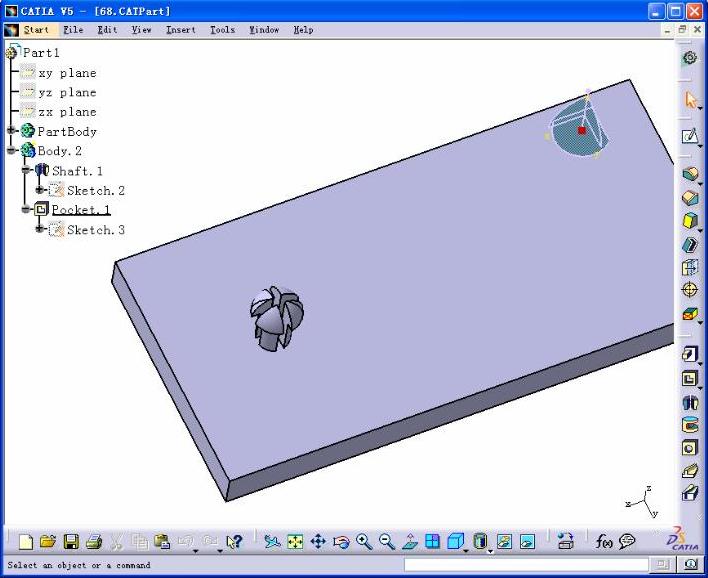

步骤01 打开需要复制特征的零件，如图1-81所示。

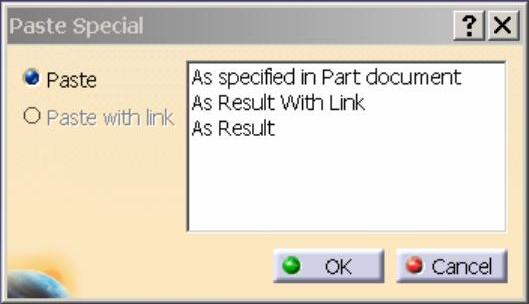

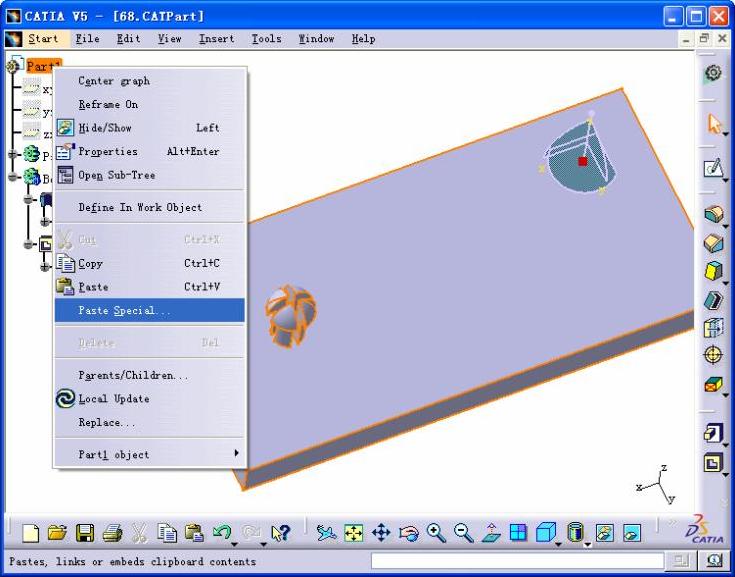

步骤02 选中要复制的实体特征节点“Body.2”，单击鼠标右键，在弹出的快捷菜单中选择Copy命令。再选中零件节点“Part1”，单击鼠标右键，在弹出的快捷菜单中选择“Paste special特殊粘贴”命令，如图1-82所示。弹出Paste special对话框，如图1-83所示。

注意：粘贴的时候一定要选择复制对象的父级或其并列级。

(www.daowen.com)

图1-81

图1-82

图1-83

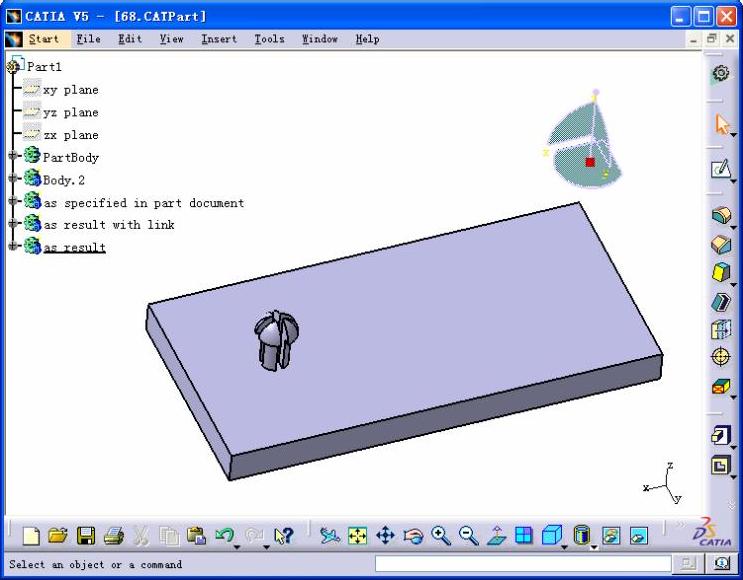

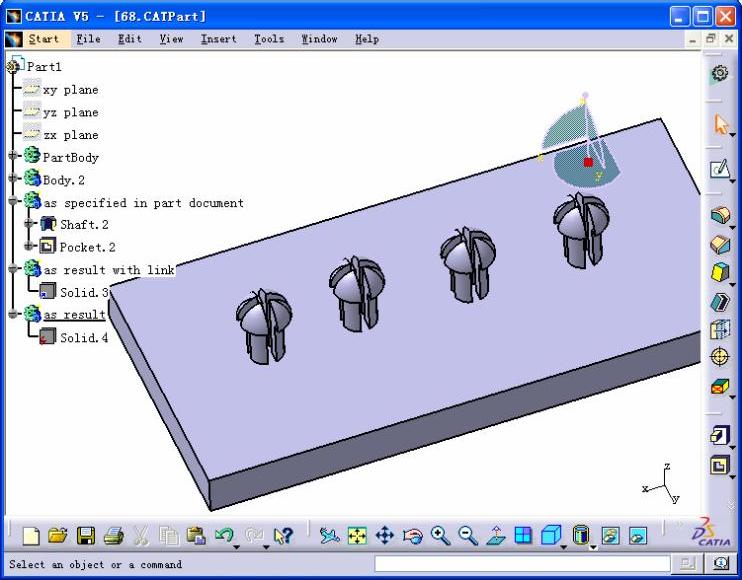

步骤03 分别使用这3种方式粘贴，得到3个几何体。为了明确地区分它们，特意按照它们的粘贴方式重命名。这时3个复制的几何体和原来的几何体在同一位置，完全重合，如图1-84所示。用罗盘把3个复制得到的实体平移分开，如图1-85所示。

图1-84

图1-85

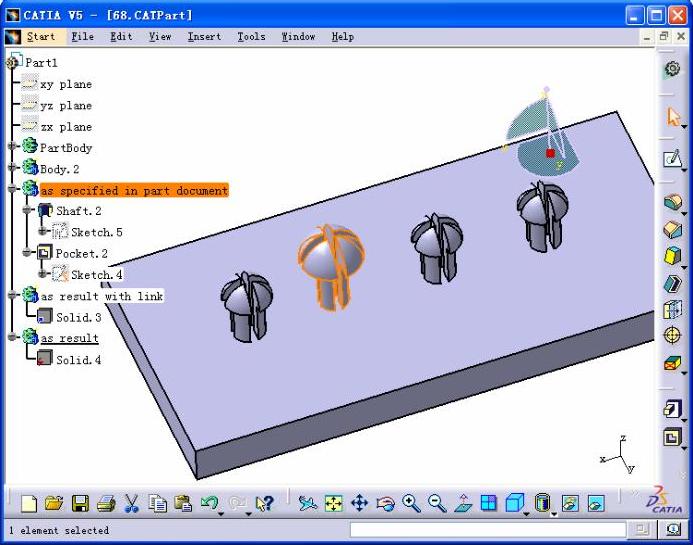

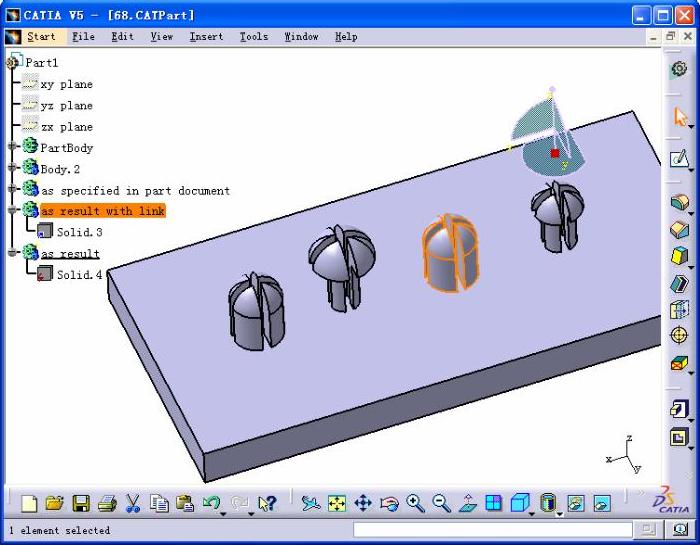

步骤04 从特征树上可以看到，用as specified in part document方法得到的实体有自己的参数和过程，修改二维草图，实体随之改变，如图1-86所示；用as result with link方法得到的实体在特征树上有个蓝色箭头表明它带有关联；用as result方法得到的实体在特征树上有个红色的闪电符号表示失参。修改原来的实体“Body.2”，实体as result with link随着改变，而实体as result没有改变，如图1-87所示。

图1-86

图1-87
