视图工具条(View)功能详解

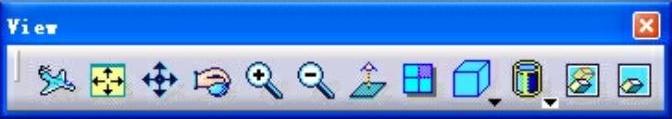

如图1-55所示是View(视图)工具条,包含了以下一些功能。


图1-55

978-7-111-44274-5-Chapter01-66.jpg:切换到飞行模式(Fly Mode),同时视觉模式自动变成透视(即近大远小的效果)。但是在设计的过程中,一般都使用检查模式(Examine Mode),即没有切换到飞行模式之前的状态;也采用平行的视觉模式,如一个长方体,从垂直其中一个面的方向看,背后那个平行的面边一定重合,从而使我们能够准确地比较大小,判断是否平行、重合等位置关系。通常在漫游电子样机时,才使用飞行模式。

978-7-111-44274-5-Chapter01-67.jpg:查看全局(Fit All in)。使我们看到所有处于显示状态的元素。

978-7-111-44274-5-Chapter01-68.jpg:平移(Pan)。单击这个图标后,按住鼠标左键,就可以平移模型。

978-7-111-44274-5-Chapter01-69.jpg:旋转(Rotate)。单击这个图标后,按住鼠标左键,就可以旋转模型。

978-7-111-44274-5-Chapter01-70.jpg978-7-111-44274-5-Chapter01-71.jpg:缩放(Zoom In和Zoom Out)。单击该图标,使用鼠标左键可以缩放模型。

注意:如果只有两键的鼠标,使用以上的4个工具,也可以进行三维造型。

978-7-111-44274-5-Chapter01-72.jpg:垂直视图(Normal View)。单击该图标之后,选择一个平面或直线,我们的视线就会垂直这个平面或与这条直线平行。例如,想知道沿着某个方向是否可以拔模进时,就可以沿着拔模方向线看过去,如果模型近处小、远处大,就可以大致上知道能不能拔模(如图1-56所示,模型的这个部分可以顺着我们的视线方向拔模)。当然,这只是一种直观、粗略的方法,要得到精确的结果,应该使用CATIA的拔模分析工具。


图1-56

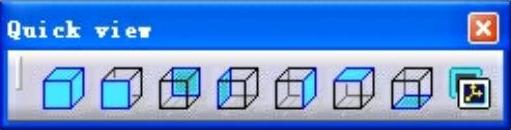

978-7-111-44274-5-Chapter01-74.jpg:单击该图标右下方黑色的小三角,会发现这个工具包括7个图标,即轴测图和前、后、左、右、上、下6个方向的视图,如图1-57所示。

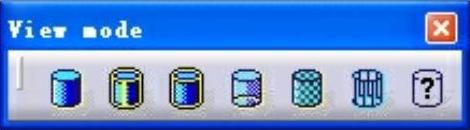

978-7-111-44274-5-Chapter01-75.jpg:其下包括的工具如图1-58所示。


图1-57


图1-58

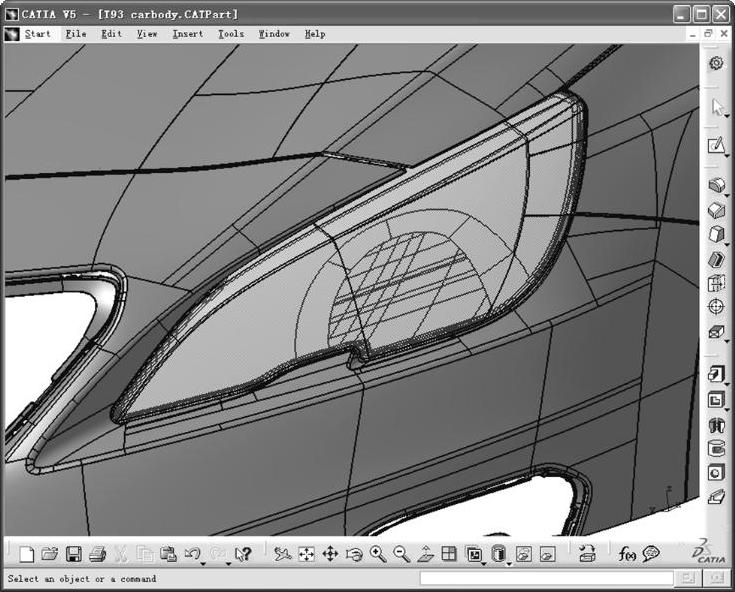

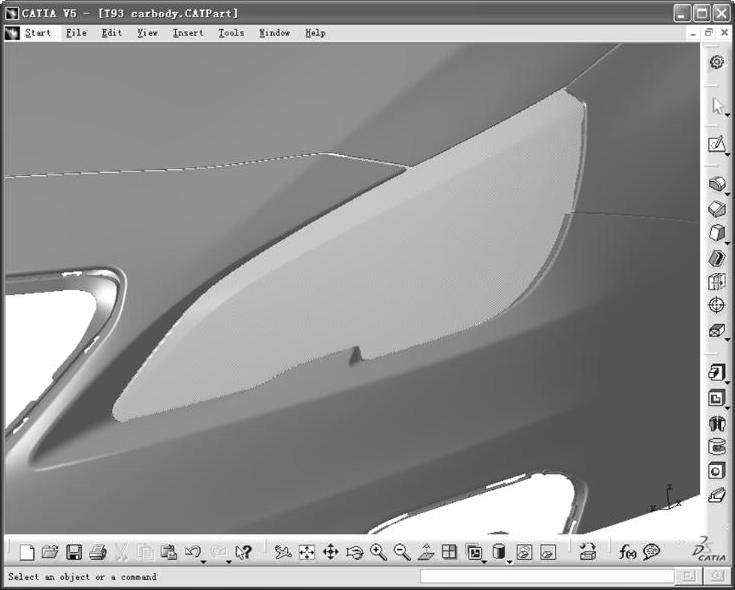

978-7-111-44274-5-Chapter01-78.jpg:着色(Shading SHD),又称渲染,是相对于线框模式而言,使模型看起来立体逼真,如图1-59所示。

978-7-111-44274-5-Chapter01-79.jpg:带边着色(Shading with Edges),不仅着色,而且把所有的轮廓用线条勾勒出来。

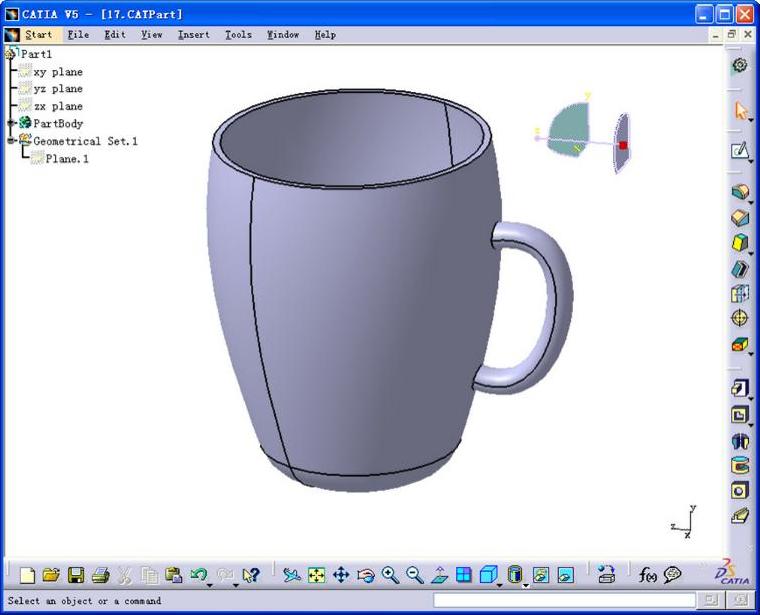

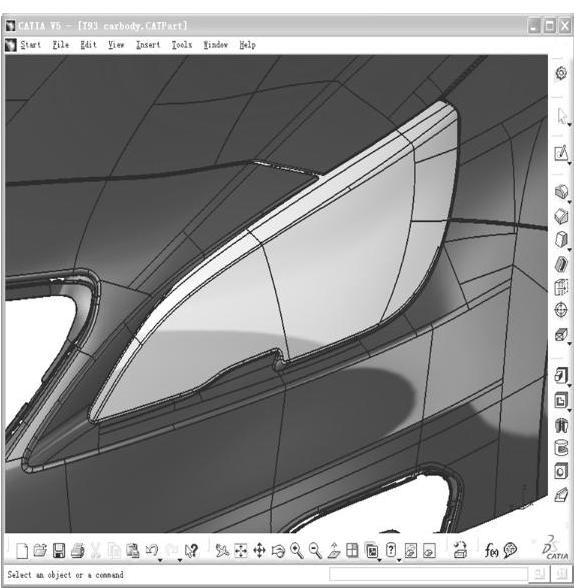

在设计过程中,可以非常清晰地观察、选择、使用这些边界,如图1-60所示。CATIA V5的旋转体、旋转曲面上都会显示两条母线,但是用下面将要介绍的第三种显示方式则看不到这两条线。


图1-59


图1-60

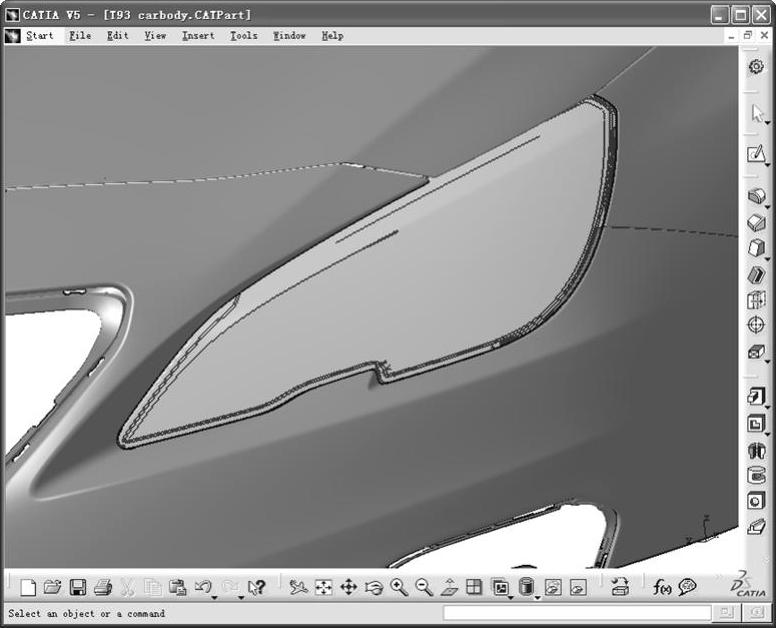

978-7-111-44274-5-Chapter01-82.jpg:带边着色但不显示光顺边线(Shading with Edges without Smooth Edges)。它的作用是只在不切矢连续之处勾勒轮廓,而切矢连续之处则不显示轮廓。用这种显示模式可以清晰地查看模型的外观上有哪些地方没有达到切矢连续,如图1-61所示。

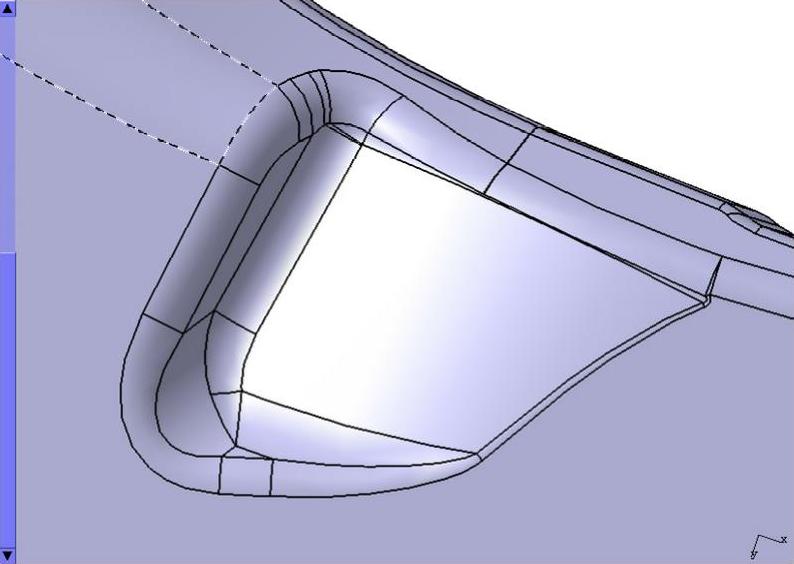

978-7-111-44274-5-Chapter01-83.jpg:带边和隐藏边着色(Shading with Edgesand Hidden Edges),不仅可以看到所有的外部轮廓线,而且用虚线表示出内部和背面的轮廓,如图1-62所示。


图1-61


图1-62

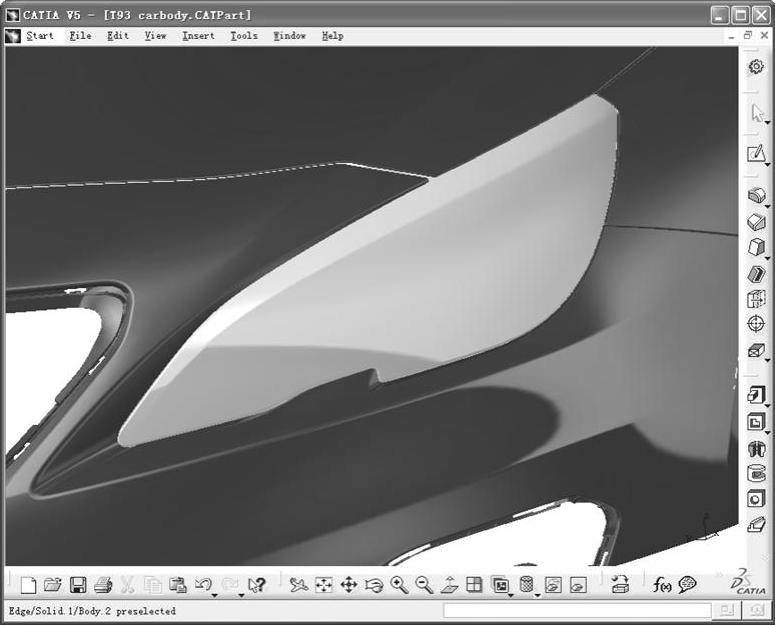

978-7-111-44274-5-Chapter01-86.jpg:带材料着色(Shading with Material),使模型的表面显示特别的纹理,看起来就像某种材料一样的质地。如图1-63所示的保险杆就是加了工程塑料纹理的效果。另外,许多分析工具也只有在这种显示方式下才能看到效果,如切矢连续性的分析和拔模分析。

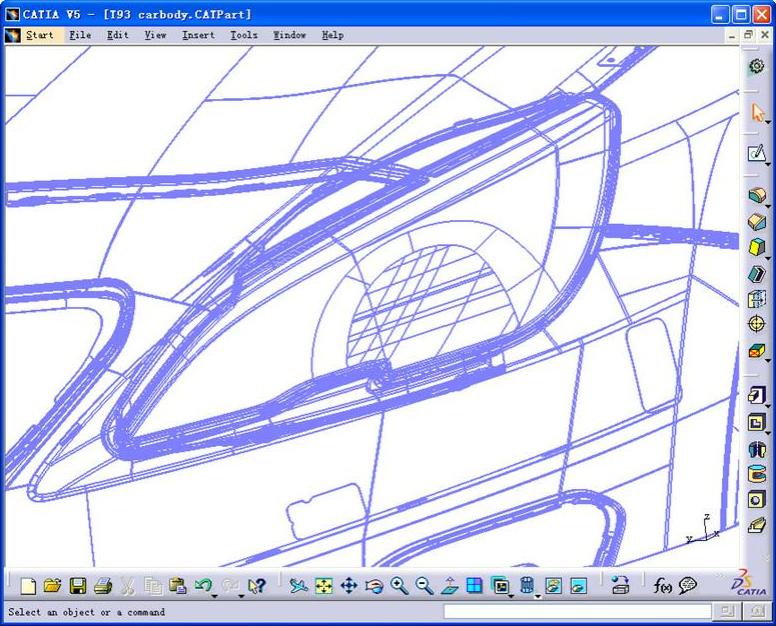

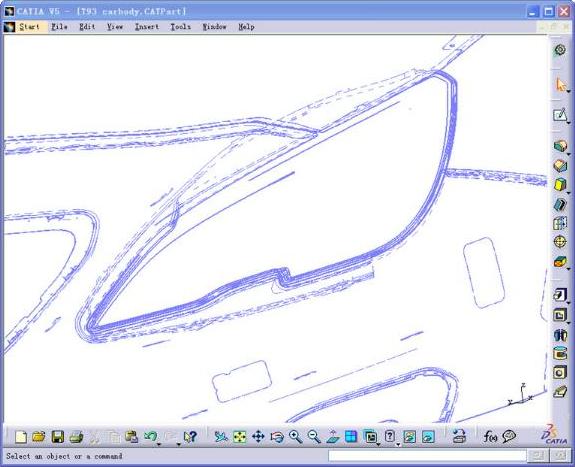

978-7-111-44274-5-Chapter01-87.jpg:线框(Wireframe),只显示线框结构,如图1-64所示。


图1-63


图1-64

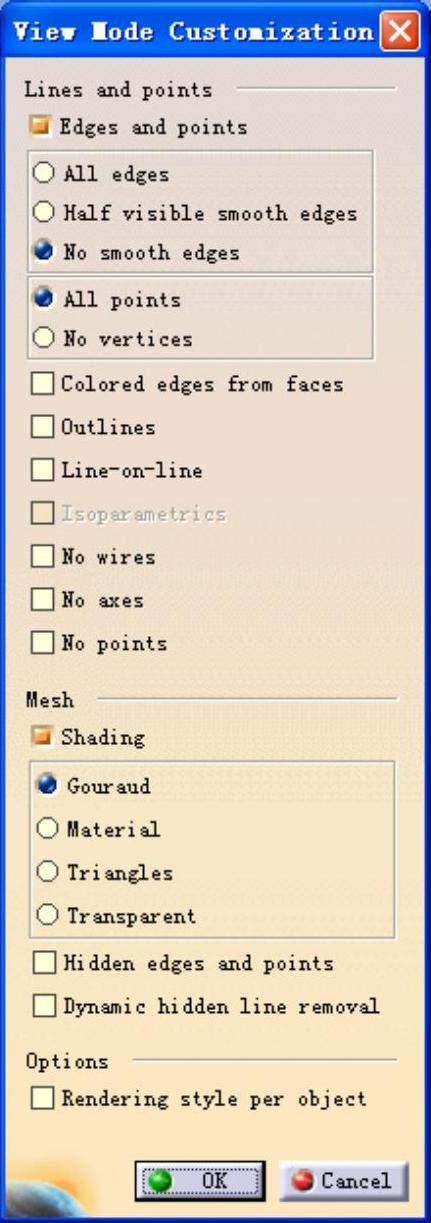

978-7-111-44274-5-Chapter01-90.jpg:定制视图参数(Customize View Parameters)。单击该图标,将弹出如图1-65所示的对话框,从中可以自定义显示模式。当选中Alledges和Material单选按钮时,显示效果如图1-66所示。当选中No smooth edges单选按钮,且同时取消选中Shading复选框时的效果如图1-67所示。


图1-65


图1-66


图1-67

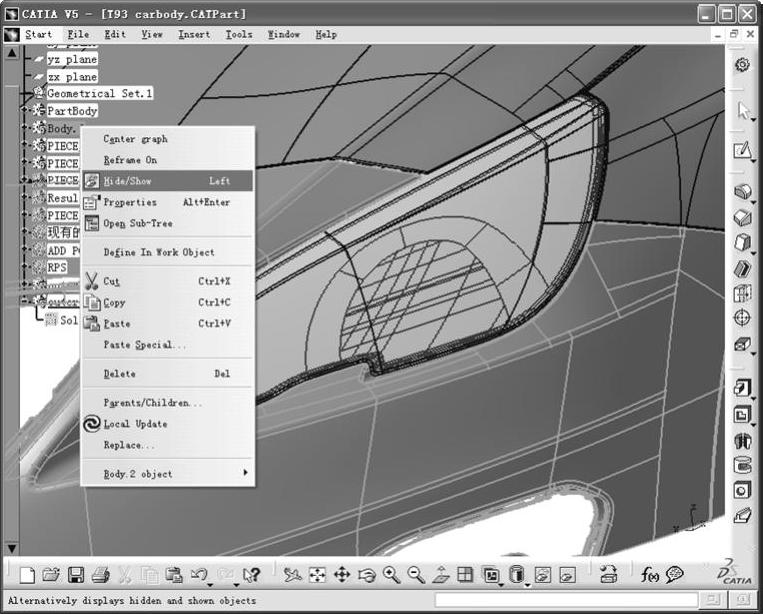

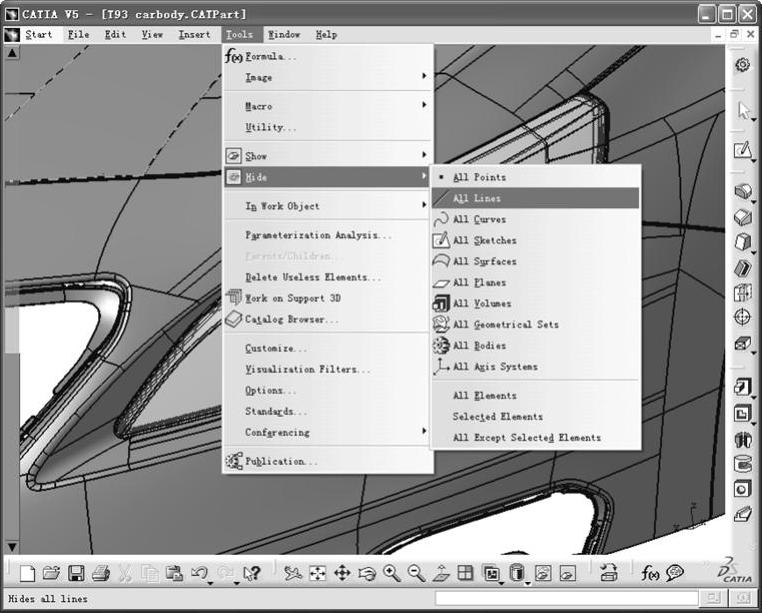

978-7-111-44274-5-Chapter01-94.jpg:隐藏和显示(Hide/show)。先选择一些元素,再单击该图标,可以切换这些元素的隐藏和显示状态,使得显示的元素隐藏,而原来隐藏的元素显示出来。在没有选择任何元素的情况下,先单击该图标,再选择元素,也可达到相同的目的。另一种常用的隐藏和显示的方法是通过单击鼠标右键所弹出的快捷菜单,如图1-68所示。通过如图1-69所示的菜单可以分类显示和隐藏元素。


图1-68


图1-69

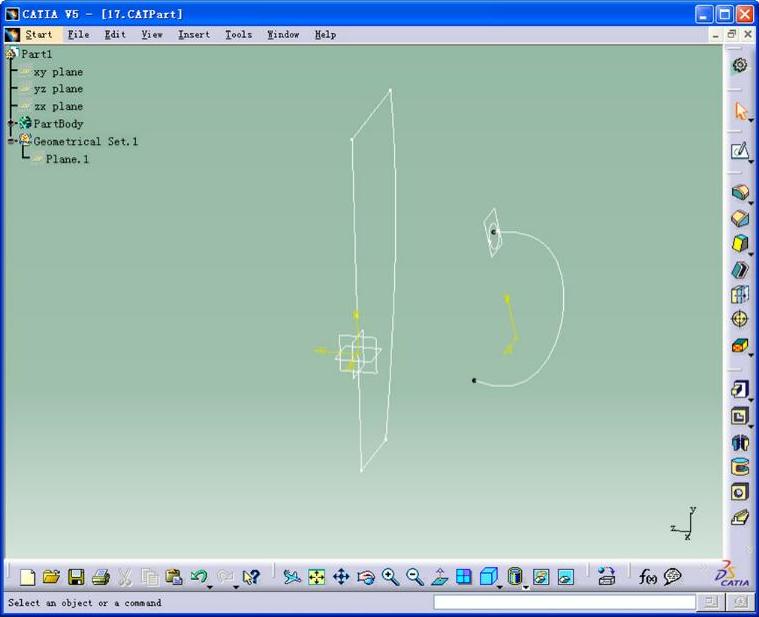

978-7-111-44274-5-Chapter01-97.jpg:交换可见空间(Swap Visible Space)。切换当前的操作界面,从而看到所有被隐藏的元素,而原来显示的元素则不可见。这样,我们就可以更加直观地选择被隐藏的元素,把需要的显示出来,并且可以直接操作它们。如图1-70所示的模型切换到隐藏空间之后,效果如图1-71所示。


图1-70


图1-71
