CATIA中提供了多种选择方式，单击选择箭头右下角的黑色小三角，如图1-29所示。
图1-29
其中

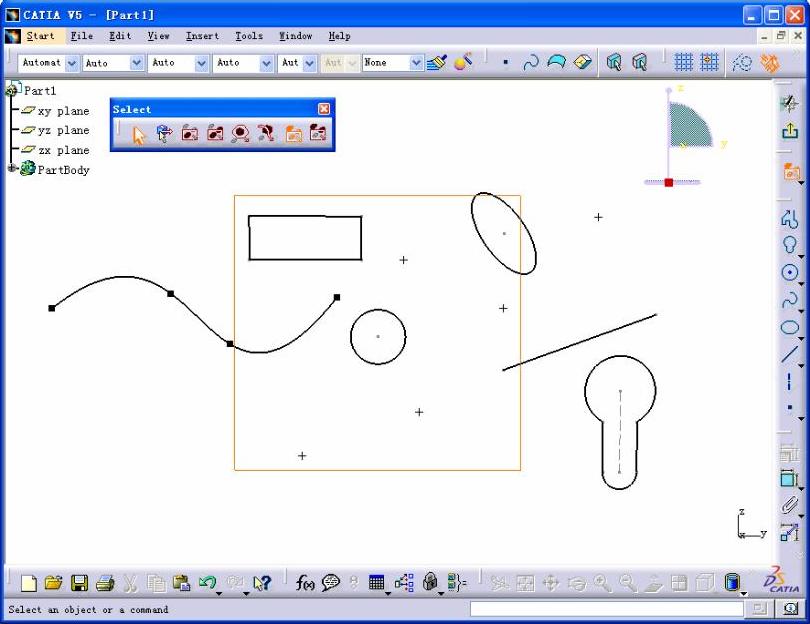

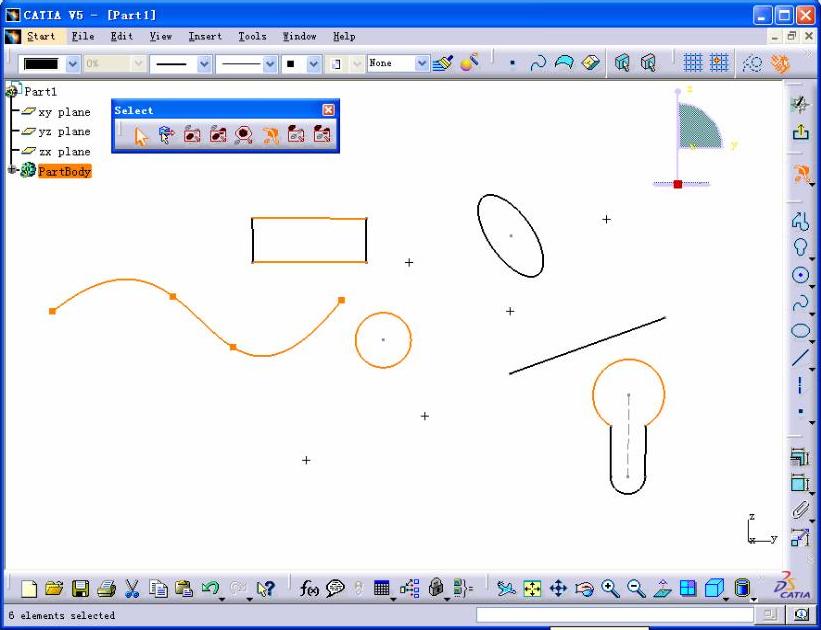

Rectangle Selection Trap为矩形套索工具，可以通过单击左键并拖动鼠标做矩形框选，如图1-30所示。只有完全在矩形框中的几何元素被选中，如图1-31所示。
图1-30
图1-31

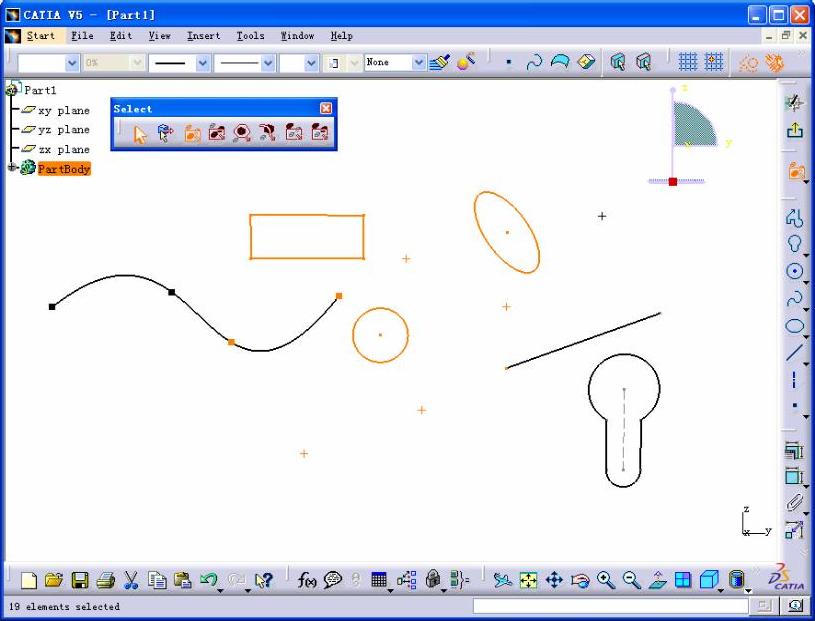

Intersecting Selection Trap为包含相交元素的矩形套索工具。通过单击左键并拖动鼠标做矩形框，如图1-32所示。则在矩形框内的几何元素及与矩形框相交的元素都将被选中，如图1-33所示。
Polygon Selection Trap为多变形套索工具。用鼠标左键逐点添加多边形控制点做多边形选框，如图1-34所示。双击鼠标结束框选操作，则在多边形内的几何元素将被选中，如图1-35所示。
多边形可以为凸多边形也可以为凹多边形，如图1-36所示。当出现几何检查图标
时，表示当前创建的多边形无效，如图1-37所示。
图1-32
图1-33
图1-34
图1-35
(www.daowen.com)
图1-36
图1-37
Free Hand Selection Trap自由曲线套索，当使用该工具时，可按住鼠标左键并移动鼠标绘制曲线，如图1-38所示。松开左键后则与该曲线相交的元素被选中，如图1-39所示。
图1-38
图1-39

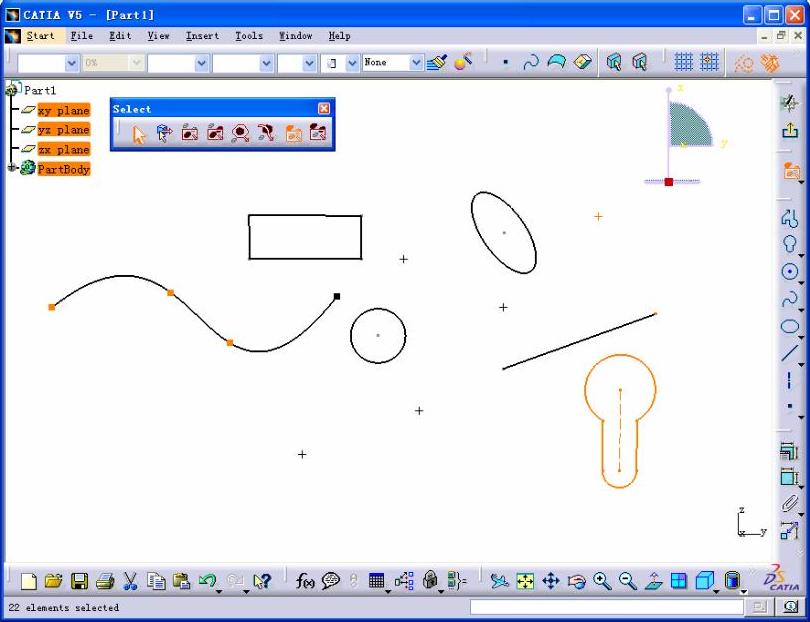

Outside Rectangle Selection Trap矩形外套索工具，框选方法与矩形套索相同，如图1-40所示，则只有完全在矩形外的元素被选中，如图1-41所示。
图1-40
图1-41

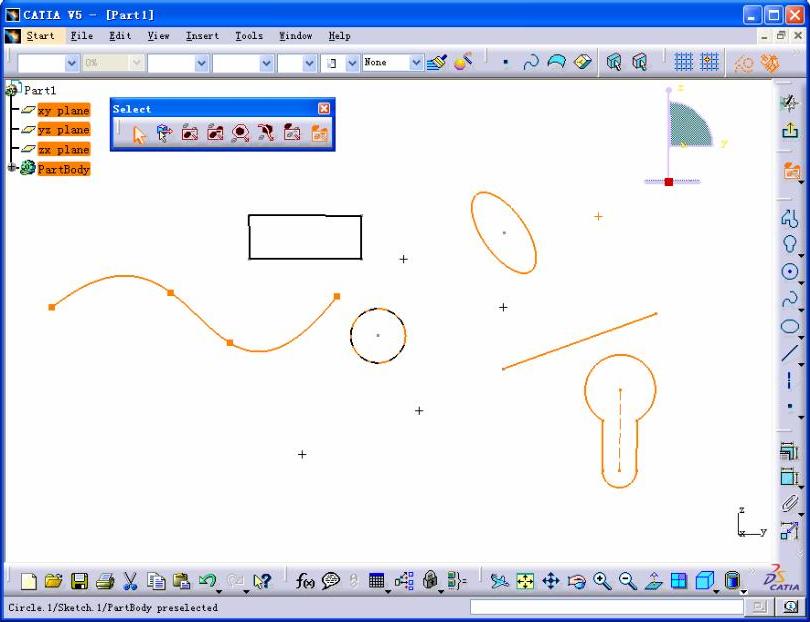

Outside Intersecting Rectangle Selection Trap为包含相交的矩形外套索工具。框选方法同上，如图1-42所示，则在矩形外及与矩形框相交的元素被选中，如图1-43所示。
图1-42
图1-43
