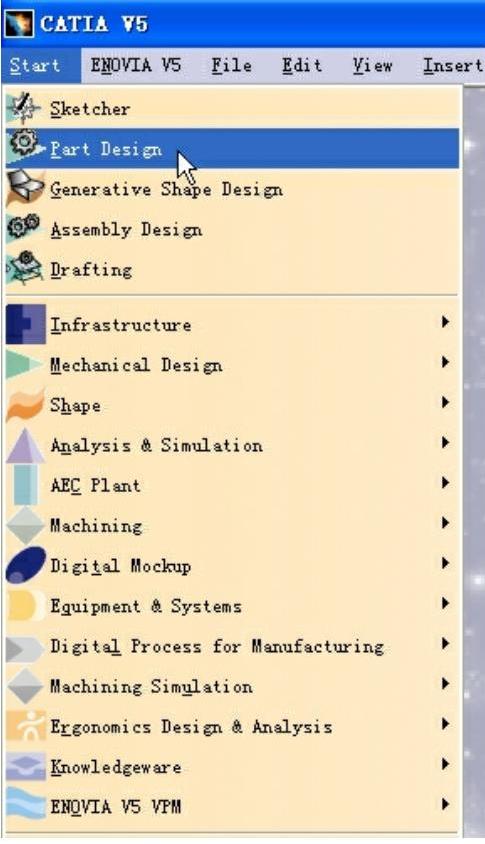

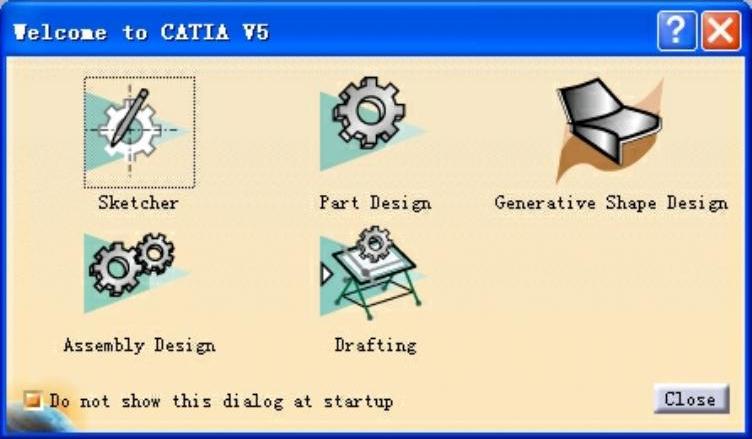

CATIA V5每个模块都有风格独特、个性鲜明的工作台(Workbench),每个工作台都有属于自己的一套工具条,用于进行各种操作。同时,也有一些通用的工具条,在每个工作台上都可以使用。本书所介绍的各个工作台的图标如图1-15所示。
图1-15
1.二维草图(Sketcher)

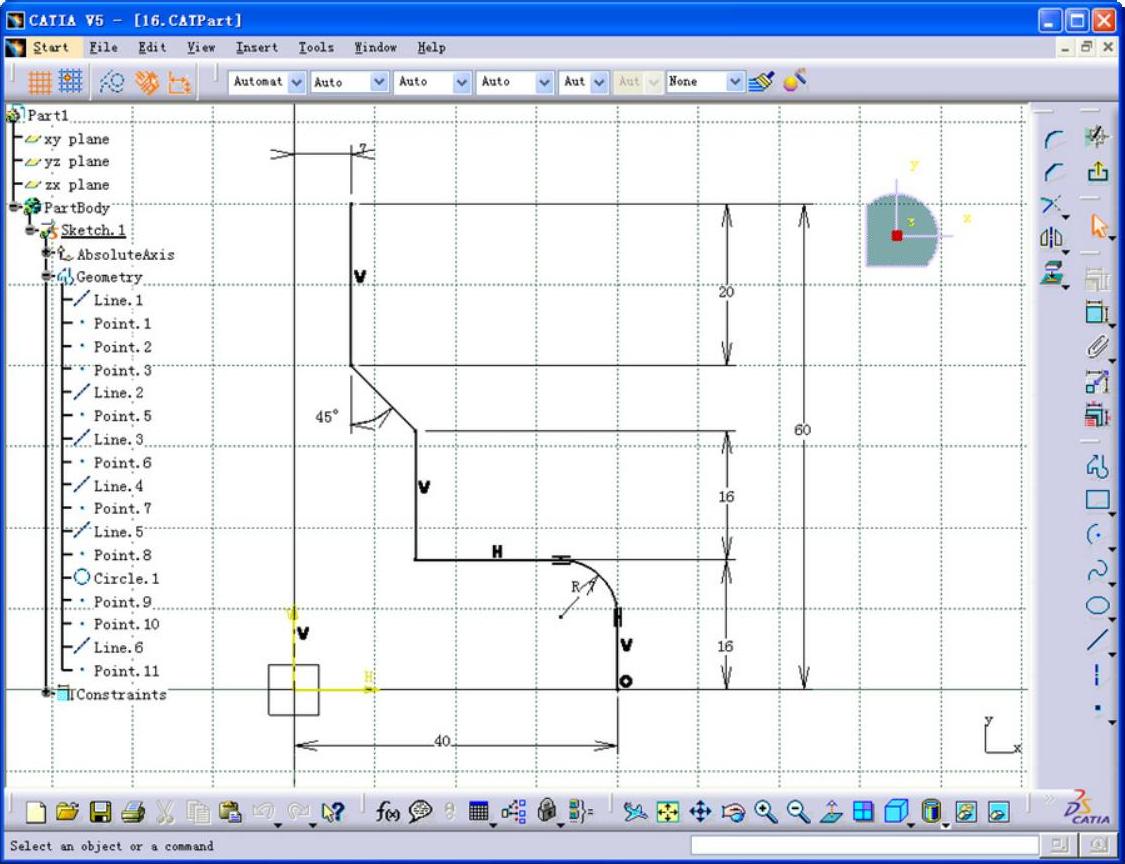

为了建立三维的元素,经常需要从二维开始绘制平面的线条,再用它们生成三维的实体或曲线、曲面。例如,利用如图1-16所示的线条进行旋转,可以得到一张曲面。二维草图与传统的二维工程制图不同,在画二维草图时,应该时刻记住是为三维造型服务的,努力使二维草图可修改性好,使其约束(如长度、角度或者规定两条直线垂直等)充分、合理,稳定性和连续性好,便于使用。
图1-16
2.零件设计(即实体造型设计,Part Design)

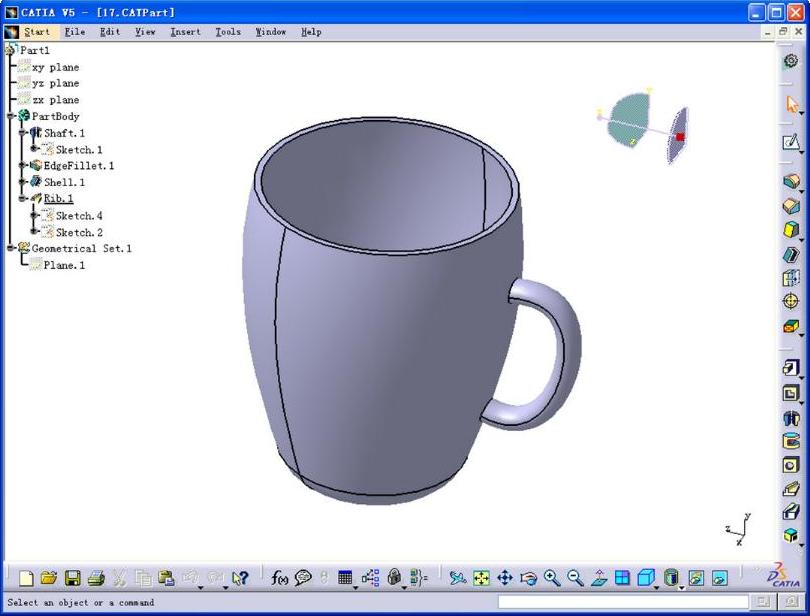

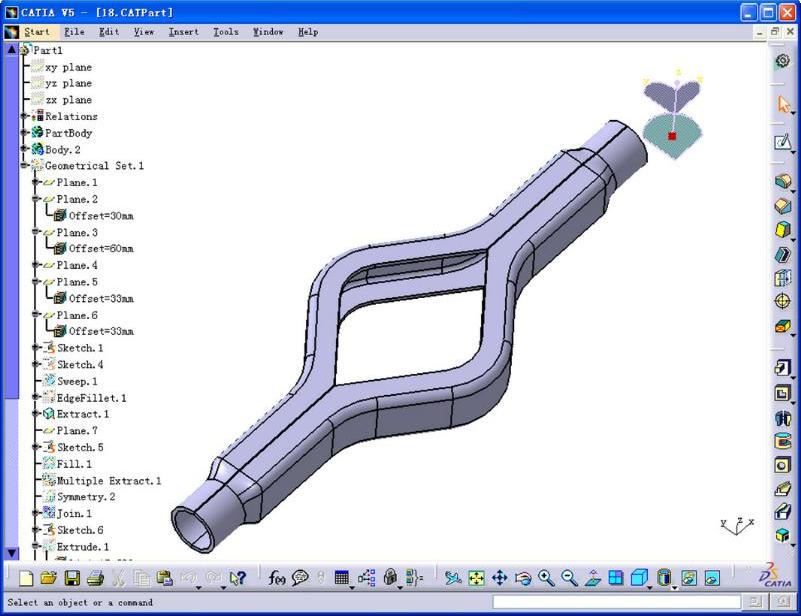

CATIA V5零件设计(CATIA Part Design,PDG)提供了3D机械零件设计的强大设计工具。应用“智能实体”的设计思想,广泛使用混合建模、关联特征和灵活的布尔运算相结合的方法,允许设计者灵活使用多种设计手法——可以在设计过程中或设计完成以后,进行参数化处理;可以在可控制关联性的装配环境下进行草图设计和零件设计,在局部3D参数化环境下添加设计约束;由于支持零件的多实体操作,还可以轻松管理零件更改,如进行灵活的设计后期修改操作。此外,PDG图形化的结构树可表示出模型特征的组织层次结构,以便用户更清晰地了解影响设计更改的因素。设计人员可以对整个特征组进行管理操作,以加快设计更改。如图1-17所示的茶杯模型是完全用实体造型的方法创建的,而如图1-18所示的载货汽车后桥壳体则是主要采用实体造型的方法,结合一些曲面造型方法完成的。实体造型的特点是快捷、方便,造型的顺序清晰,能够直接得到实体,但是对于非常复杂的外形,仅仅用实体造型的方法是不够的。
图1-17
图1-18
3.创成式外形设计(Generative Shape Design)
CATIA V5创成式外形设计(CATIA Generative Shape Design,GSD)提供了一套涵盖面广泛的工具集,用于建立并修改复杂造型设计中的曲面。它基于特征的设计方法,提供了高效、直观的设计环境,包括智能化工具和定律(Law)功能,允许用户对设计方法和技术规范进行捕捉并再用。

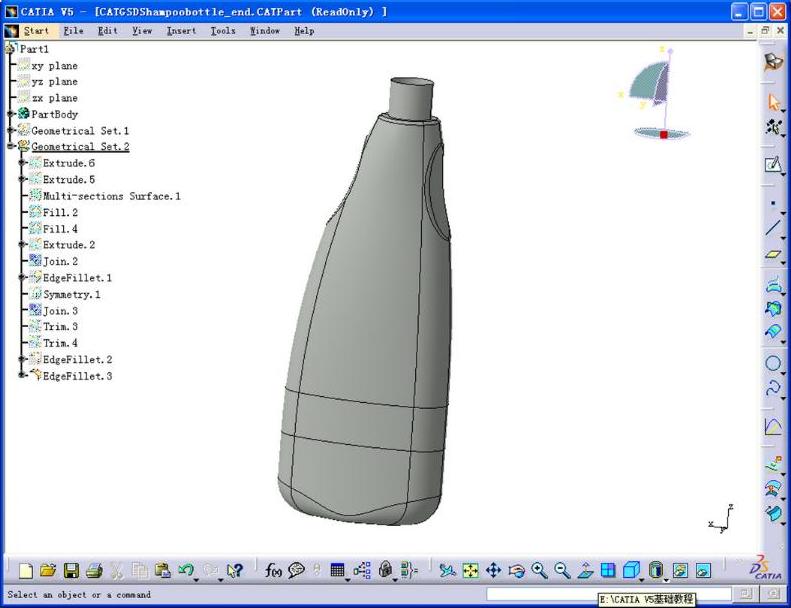

GSD主要用来创建复杂的、参数化的曲面,适用于形状复杂的结构件的外形设计。使用该模块可以创建许多用实体造型方法无法创建的外形。除了GSD模块中的许多工具可以进行更高级的操作之外,还有一些工程上的实际需要。例如,在结构设计工作中经常遇到一个问题——有的薄壁件不能直接做成处处等厚度的实体。此时,经常使用的方法是先做内、外两个曲面,然后包围成一个封闭的实体,或者用外表面做一个大的实心的实体,再做内表面,从实体上切掉多余的部分。如图1-19所示是GSD模块的操作界面和一个曲面模型。
4.装配设计(Assembly Design)
CATIA V5装配设计(CATIAAssembly Design,ASD)可以帮助设计师采用自顶向下(Top-Down)或自底向上(Bottom-Up)的方法,定义和管理多层次的大型装配结构,真正实现装配设计和单个零件设计之间的并行工程。通过简单地移动鼠标或选取图标,设计人员就能将零件拖动到或快速移动到指定的装配位置;选择各种形式的机械约束,可以方便、快捷地调整零件的位置并建立起约束关系;选择手动或自动的方式进行更新,可以重新排列产品的结构,并进行干涉和缝隙检查;无需复制相同零件或子装配数据,就可以在同一个装配件或不同装配件中重复使用;建立标准零件或装配件的目录库,爆炸图的自动生成使用对设计的理解非常容易,分析功能可检查是否发生干涉以及是否超过了定义的间隙限制;无论多么复杂的装配,BOM(Bill of Material)表自动生成功能可得到所有零部件的准确信息;柔性子装配功能可以动态地切断产品结构和机械行为之间的联系,这一独特的命令能够在父装配中移动子装配的单独部件,或者管理实例化子部件不同的内部位置。ASD提供的这些高效的工作方式,使得装配设计者可以大幅减少设计时间,提高设计质量。

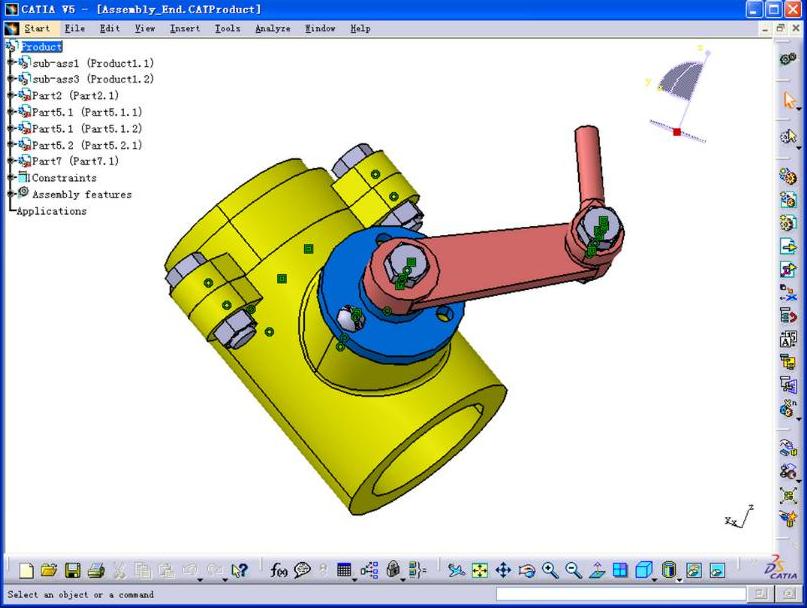

ASD装配方法与客观世界十分相似,我们可以把子装配或零件调入CATIA,然后根据它们之间的定位关系(如同轴、共面、接触、成一定的角度等)装配在一起,就像在实际生产过程中所做的那样,即自底向上(Bottom-Up),如图1-20所示。
图1-19(www.daowen.com)
图1-20
同时,ASD也提供了另外一种设计方法,即Design in Place的设计方法。在设计一个零件时,参考事先定义好的“骨架(Skeleton)”或其他零件,当这个零件做好时,其空间位置和某些几何特征都已经被装配环境约束好,不再需要重新定位,即自顶向下(Top-Down)。
5.工程制图(Drafting)

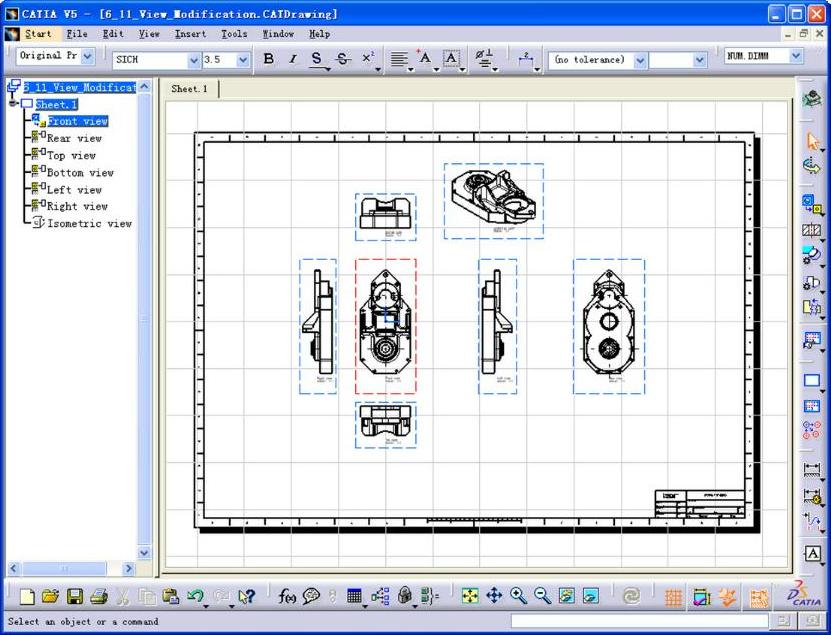

CATIA V5的工程制图模块(Drafting)由创成式工程制图(CATIA Generative Drafting)和交互式工程制图(CATIA Interactive Drafting)组成。创成式工程制图可以很方便地从三维零件和装配件生成相关联的工程图纸,包括各方向视图、剖面图、剖视图、局部放大图、轴测图的生成;可自动标注或手动标注;剖面线的填充;生成企业标准的图纸;生成装配件的材料明细栏等。交互式工程制图以高效、直观的方式进行产品的二维设计,可以很方便地生成DXF和DWG等其他格式的文件。工程制图的操作界面如图1-21所示。

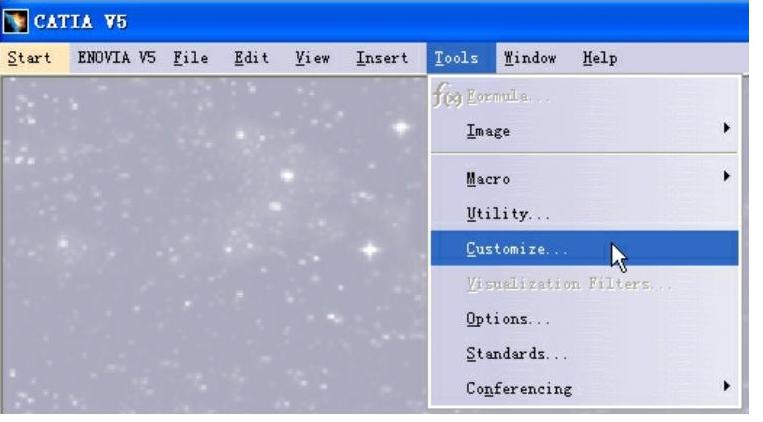

对于常用的模块,可以通过用户定制(Customize)单独提取出来,以方便选择和切换。选择Tools(工具)→Customize(用户定制)命令,如图1-22所示,或者在任意工作台中任意一个工具条上单击鼠标右键,在弹出的快捷菜单中选择Customize(用户定制)命令,如图1-23所示,即可打开如图1-24所示的窗口。

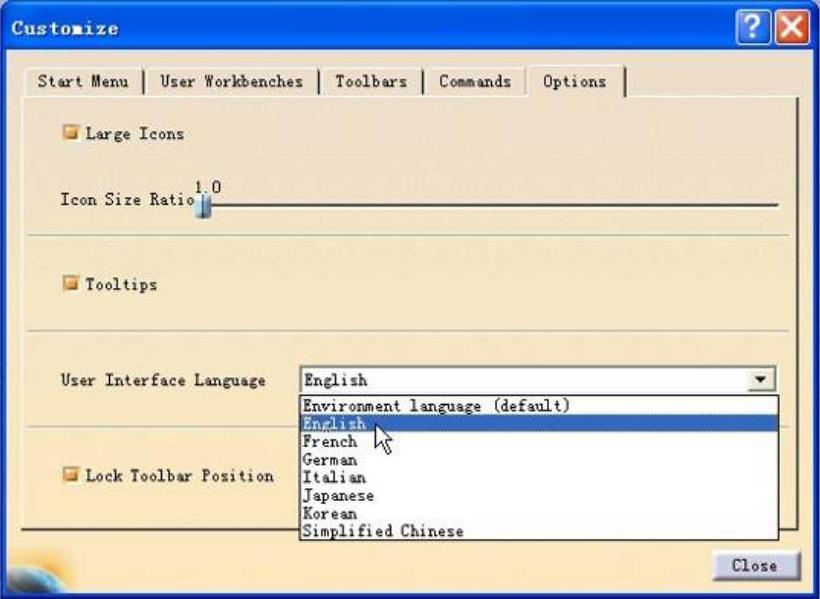

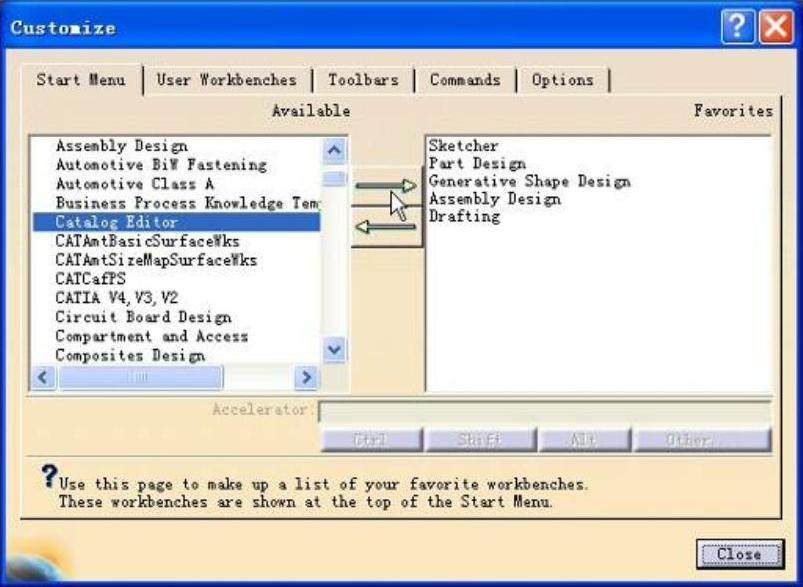

按照如图1-24所示,把Sketcher、Part Design、Generative Shape Design、Assembly Design、Drafting 5个工作台从Available(可用模块)列表框移动到Favorites(收藏夹)列表框中后,便可以通过快捷方式进入这些工作台,还可以自定义进入工作台的快捷键,如图1-25所示。选择Options(选项)选项卡,如图1-26所示,可以切换CATIA V5的语言环境和锁定工作台中的工具条位置。
图1-21
图1-22
图1-23
图1-24
图1-25
图1-26
