CATIA V5涵盖了机械设计、外形设计、分析与仿真、工厂设计、数控加工、数字化样机、数字样机、设备与系统、人机工程和知识工程等丰富的内容,主要提供了以下9个方面的解决方案

1.产品综合应用

该解决方案提供包括人机工程在内的电子样机验证和仿真产品,以及基于知识工程能高效捕捉和重用企业最佳经验和知识(Know-How)的系列化智能产品。

2.机械设计

该解决方案提供包括从概念设计到详细设计,直至工程图生成的机械设计产品;覆盖机械零件、铸件、冲压件、钣金零件、塑料零件、结构零件、焊接件和模具等。

3.外形设计与风格造型

该解决方案提供了创新、易用的产品,用于构建、控制与修改工程曲面和自由曲面和实施逆向工程等。

4.设备与系统工程

该解决方案用于3D电子样机的空间预留优化,在电子样机环境中进行管路、电气线缆、印制电路板、厂房布置和机械系统的协同设计和集成。

5.数控加工

该解决方案提供完整的系列化产品,包括快速成型、车削、2.5~5轴铣削、工艺文档输出等。基于知识的V5架构和产品/流程/资源(PPR)模型,完整描述了产品、加工流程、机床刀具等资源信息。

6.分析与仿真

该解决方案可快速对任何类型的零件或装配件进行工程分析,具有很高的易用性,即使不是有限元分析专家也能快速进行设计与分析的反复迭代。

7.CATIA V5基础应用架构

CATIA V5基础架构为协同产品开发提供了广泛的平台。在同样的数据结构下,提供了P1、P2和P3三个平台,可以针对企业不同层次和不同功能需求提供灵活和低成本的解决方案配置。

8.二次开发编程应用

该解决方案可以将用户的专用知识集成到CATIA和ENOVIA应用程序中,也可以将现有的系统集成到ENOVIA 3D com中。对于希望扩充3D PLM需求方案的企业和第三方软件商来说,V5标准的开放架构已迅速成为备受欢迎的开发环境。

9.CATIA基于Web的在线学习解决方案

CATIA基于Web的在线学习解决方案是一个新一代、易用的电子支持系统,可以为CATIA、ENOVIA用户进行使用培训。辅助自学工具(Companion)可以作为用户的桌面工具,随时随地为用户解决培训、应用方面的问题。

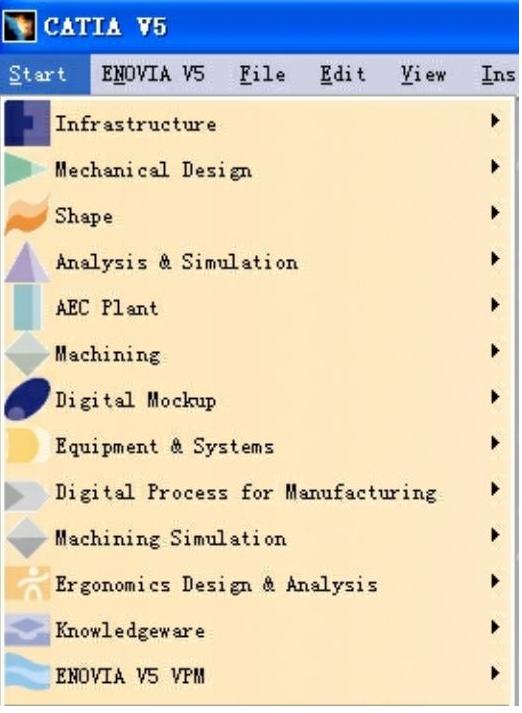

其包含了所有CATIA V5与设计相关模块的菜单如图1-1所示,共分为13类,即基础结构(Infrastructure),所包含的模块如图1-2所示;机械设计(Mechanical Design),所包含的模块如图1-3所示;外形设计与风格造型(Shape),所包含的模块如图1-4所示;工程分析与仿真(Analysis & Simulation),所包含的模块如图1-5所示;AEC厂房布局(AEC Plant),所包含的模块如图1-6所示;虚拟数控加工(Machining),所包含的模块如图1-7所示;电子样机(Digital Mockup),所包含的模块如图1-8所示;设备与系统工程(Equipment & Systems),所包含的模块如图1-9所示;虚拟制造数字化流程(Digital Processfor Manufacturing),所包含的模块如图1-10所示;数控加工仿真(Machining Simulation),所包含的模块如图1-11所示;人机工程学设计与分析(Ergonomics Design & Analysis),所包含的模块如图1-12所示;知识工程(Knowledgeware),所包含的模块如图1-13所示;ENOVIA V5 VPM插件(ENOVIA V5 VPM),所包含的模块如图1-14所示。


图1-1


图1-2


图1-3


图1-4


图1-5


图1-6


图1-7


图1-8


图1-9


图1-10


图1-11


图1-12


图1-13

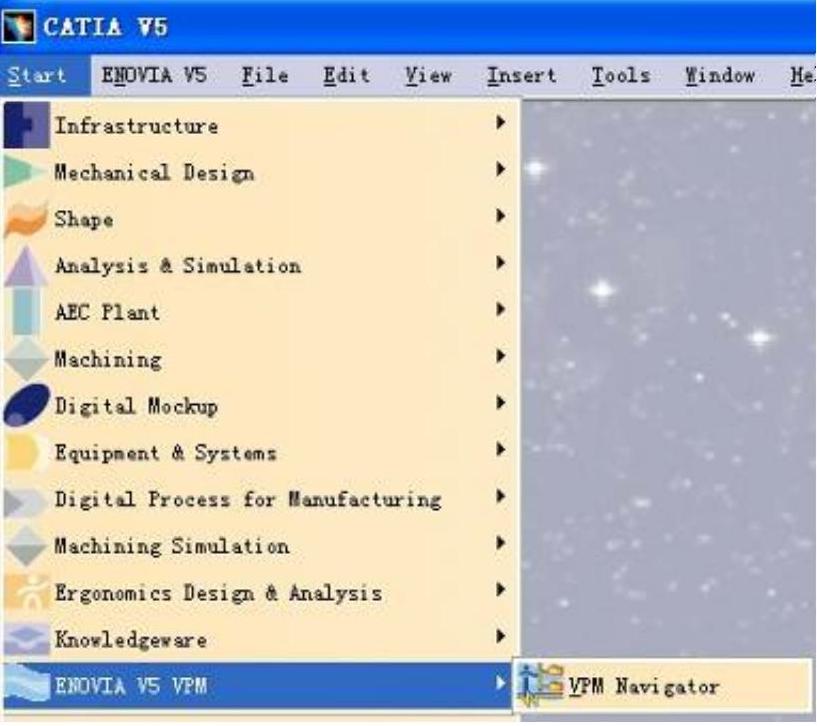

图1-14
