目前电力系统的调度控制方式通常有两种：集中调度控制和分层调度控制。集中调度控制就是把电力系统内所有发电厂和变电站的信息都集中在一个调度控制中心，由一个调度控制中心对整个电力系统进行调度控制。分层调度控制就是把全电力系统的监视控制任务分配给属于不同层次的调度中心，下一层调度完成本层次的调度控制任务外，还接受上一级调度组织的调度命令并向上层调度传递所需信息。与集中调度相比，分层调度的优点是便于协调控制，提高系统可靠性，改善系统响应。

由于现代电力系统是一个广域的超大规模互联电力系统，所以我国电力系统的调度机构是分层设置的。我国《电网调度管理条例》指出，电网运行实行统一调度、分级管理的原则。我国调度机构分为五级：国家调度机构，跨省、自治区、直辖市调度机构，省、自治区、直辖市级调度机构，省辖市级调度机构，县级调度机构。目前，我国已建立了较完备的五级调度体系。国家调度机构分别是国家电网调度中心和南方电网调度中心；跨省、自治区、直辖市级调度机构有东北、华北、华东、华中、西北5个电网调度中心（大区电网调度中心，简称网调），南方电网不再设置大区电网调度中心；30多个省、自治区、直辖市级调度机构（省级电网调度中心，简称省调）；300多个省辖市级调度机构（地区电网调度中心，简称地调）和2 000多个县级调度机构（县级电网调度中心，简称县调），电力系统调度自动化分层机构如图9-1所示。

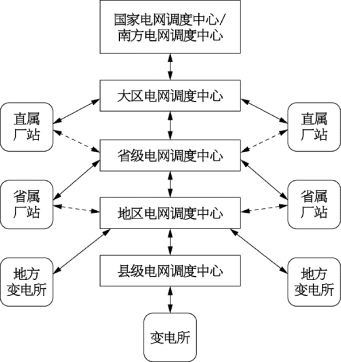

图9-1　电力系统调度自动化分层机构示意图

各个网级调度中心的管辖范围如下：

东北电网：辽宁、吉林、黑龙江、内蒙古东部电网；

华北电网：北京、天津、河北、山西、山东、内蒙古西部电网；

华东电网：上海、江苏、浙江、安徽、福建；

华中电网：河南、湖北、江西、湖南；

西北电网：陕西、甘肃、青海、宁夏、新疆；

南方电网：广东、广西、云南、贵州、海南；

西南电网：四川、重庆、西藏。

9．2．2．1　国家级调度中心

这是我国电网调度的最高级。该中心通过计算机数据通信与各大区的控制中心相连接，协调确定各大区网间的联络潮流和运行方式，监视、统计和分析所属区域电网运行情况。

（1）在线收集各大区网和有关省网的重要测点工况和全国电网运行状况，做统计分析、生产报表，提供电能情况。

（2）进行大区互联系统的潮流、稳定、短路电流及经济运行计算，通过计算机通信校核计算的正确性，并向下一级传送。

（3）做中长期安全、经济运行分析，并提出对策。

9．2．2．2　大区电网调度中心

网级调度中心负责高压电网的安全运行并按规定的发供电计划和监控原则进行管理，提高电能质量和经济运行水平。

（1）实现电网的数据收集和监控、经济调度和安全分析。

（2）进行负荷预测，制定开停机计划、水火电经济调度的分配计划，实施闭环自动发电控制、闭环或开环自动无功电压控制。

（3）省（市）间和有关大区网的供受电量的计划编制和分析。

（4）进行潮流、稳定、短路电流及离线或在线的经济运行分析计算，通过计算机通信校核各种分析计算的正确性并上报下传。(www.daowen.com)

9．2．2．3　省级调度中心

省调负责省网的安全运行，并按规定的发供电计划和监控原则进行管理，提高电能质量和经济运行水平。

（1）实现电网的数据收集和监控。目前省网有两种情况，即独立网及与大区或相邻省网相连，必须对电网中的开关状态、电压水平、功率进行采集计算，进行控制和经济调度。

（2）进行负荷预测，制定开停机计划、水火电经济调度日分配计划，编制地区间和省间有关网的供受电量的计划，进行闭环自动发电控制、闭环或开环自动无功电压控制。

（3）进行潮流、稳定、短路电流及离线或在线的经济运行分析计算，通过计算机通信校核各种分析计算的正确性并上报下传。

（4）进行记录，如功率总加、开关变位、存档和制表打印。

9．2．2．4　地区调度中心

（1）采集当地网的各种信息，进行安全监控。

（2）进行有关站点（集控站点）的远方操作，变压器分接头调节，电容／电抗器的投切等。

（3）制定并上报本辖区设备的检修计划及其实施。

（4）用电负荷的管理。

9．2．2．5　县级调度中心

按县网容量和厂站数可分为超大、大、中、小，共4级。

（1）根据不同类型实现不同程度的数据采集和安全监视功能。

（2）有条件的县调可实现机组起停、断路器远方操作和电力电容器的投切。

（3）有条件的可实现负荷控制。

（4）向上级调度发送必要的实时信息。

目前我国电网的电压等级如下：

①1 000 k V交流，±800 k V直流，特高压电网，特大容量电力远距离传送通道，是未来全国电网的骨架；

②750 k V、500 k V、330 k V、220 k V交流，±500 k V直流，超高压电网，构成大区电网的骨架和大区电网间的联络线；

③110 k V、220 k V，高压输电网，构成复杂的输电网络，在各地区间传输电能；

④110 k V、66 k V和35 k V，中压供电网，由枢纽变电站送电到靠近负荷区的本地变电站；

⑤20 k V、10 k V以及380 V的民用电，低压配电网，本地变电站送电到居民区的杆上变压器或配电室。
