大型风电场接入区域电网的输电层，通常工作在MPPT控制模式，以最大限度地捕获风能。为解决大规模风电的安全稳定输送和拟常规电源调度，建立风—燃互补发电系统的CCGT双层复合控制架构。

第一层为计划调度层，基于神经网络超短期组合预测模型得到风电出力的预测值Pwf，t，根据调度指令得到燃机电厂的初步基准功率。根据CCGT的负荷调节特性对燃机基准功率PGref，t进行优化计算，进一步提高控制精度。

第二层为实时优化层，包括功率偏差和频率偏差的实时调节。针对风电功率波动及其引起的频率偏差，考虑CCGT的运行特点和控制效果，包括其耐用性、调节偏差、安全可靠性等，求取燃机调节量ΔP和Δ，分别实时补偿风电功率波动和响应系统频率偏差Δ。

最后，CCGT的输出功率还应符合出力约束和负荷调节速度约束，PG，max和PG，min，为CCGT的最大和最小输出功率，K 为其最大变负荷速率。(www.daowen.com)

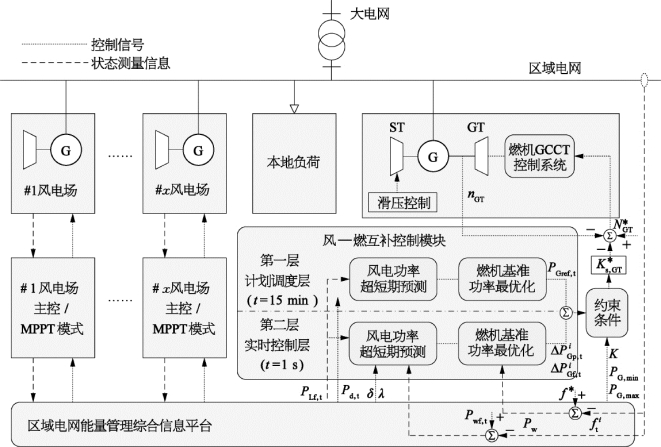

综上，风—燃互补发电系统的总体控制架构如图8-26所示。每个风电场的主控制器对风机进行控制并将现场风况、风机和集电线路等信息传递至区域电网的能量管理综合信息平台。综合信息平台将风功率信息、区域负荷信息、区域电网的电压频率信息以及控制需求等传递给风—燃互补控制模块，根据风—燃互补发电的双层复合控制策略指导CCGT出力。

图8-26　风燃互补发电系统的总体控制架构

风燃互补发电的双层复合控制策略中的计划调度层基于风电功率的预测结果和调度计划，按照上述优化算法可得到燃机电厂的最优基准功率。实时优化层依据风电随机波动引起的功率波动和频率偏差，实时调节燃机出力，使风—燃联合发电系统以最小的被动实时跟踪调度曲线。仿真结果表明所用的燃机基准功率优化算法降低了燃机响应误差，提高了控制精度，风燃互补控制策略能使系统总发电量按计划调度，保障功率和频率稳定，实现风—燃互补发电的拟常规电源调度。
