当PCC接入点处的静态开关闭合，微网工作于井网模式。假设微网容量很小，对主网的影响十分有限，此时主网可认为容量无限大。并网与孤岛运行模式的区别在于，孤岛运行模式的控制目标是在控制频率、电压稳定的基础上给负荷平稳供电，其功率由负荷决定；而并网运行模式下微网对频率和电压的调整能力非常有限，其控制目标主要是在满足微网负荷要求的基础上，按照上级调度指令与主网进行能量交换，仅在电网频率波动时提供相应的功率补偿。

由于微网需要与配电网进行能量交互，在并网模式时，微网的控制方式采用如图8-25所示的三层控制结构。为实现电网的最优化运行，配电网需要从与其连接的微网中获取PMG和QMG的功率出力，此时配电网管理系统根据各微网的容量大小进行功率分配，如图8-25中的微网需要向配电网注入的功率为PMG1和QMG1。配电网向微网控制器传达功率指令，微网控制器在预测功率曲线上叠加配电网功率指令，最后电池储能系统按照调整后的功率指令输出。由于认为电网容量远大于微网，微网对电网的频率和电压几乎不产生影响，所以可省略微网控制器的二次调频和电压PI控制环节，由大电网补偿预测负荷曲线和实际负荷之间的功率偏差，微网中基于VSG控制的电池储能系统响应电网频率波动，参与电网的一次调频。(www.daowen.com)

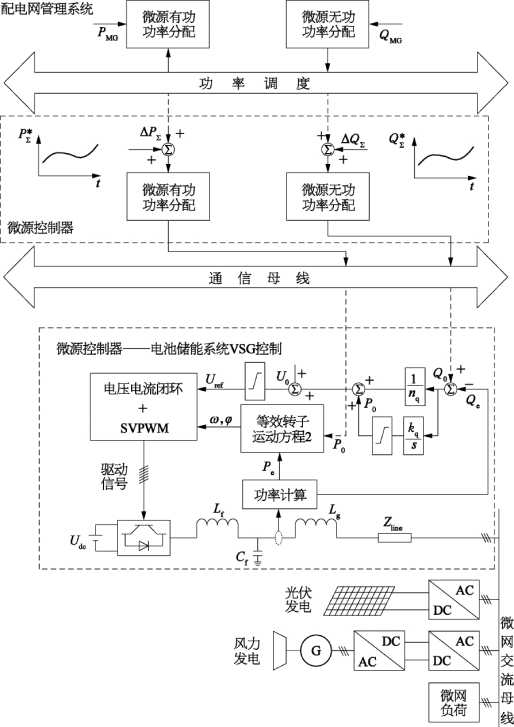

图8-25　微网并网运行控制模式
