5．4．3．1　背景介绍

某电厂机组配置使用由安徽立卓生产的AVC自动调控系统。无功电压自动调控装置利用先进的电子、网络通信与自动控制技术，在线接省电力调度中心下发的母线电压指令，自动对发电机无功出力或高压侧母线电压进行实时跟踪调控。该系统可有效地控制区域电网无功的合理流动，增强电力系统运行的稳定性和安全性、保证电压质量、改善电网整体供电水平、减少电网有功网损、充分发挥电网的经济效益，同时降低运行人员的劳动强度。

该AVC系统由调度中心主站和电厂侧子站构成。调度中心AVC主站对网内具备条件的发电机组或电厂下发母线电压指令，发电厂侧通信数据处理平台同时接受主站的母线电压指令和远动终端采集的实时数据，将数据通过现场通信网络发送至AVC无功自动调控装置。AVC装置经过计算，并综合考虑系统及设备故障以及AVR各种限制、闭锁条件后，给出当前运行方式下发电机能力范围内的调节方案，然后向励磁调节器发出控制信号，通过增减励磁调节器给定值来改变发电机励磁电流，进而调节发电机无功出力，使母线电压维持在调度中心下达的母线电压指令附近。

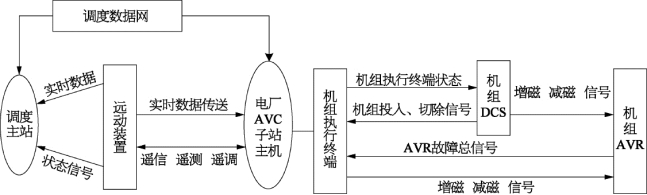

该AVC系统的拓扑结构如图5- 5所示。

图5-5　AVC系统拓扑图

5．4．3．2　系统参数（表5-6～表5-8）

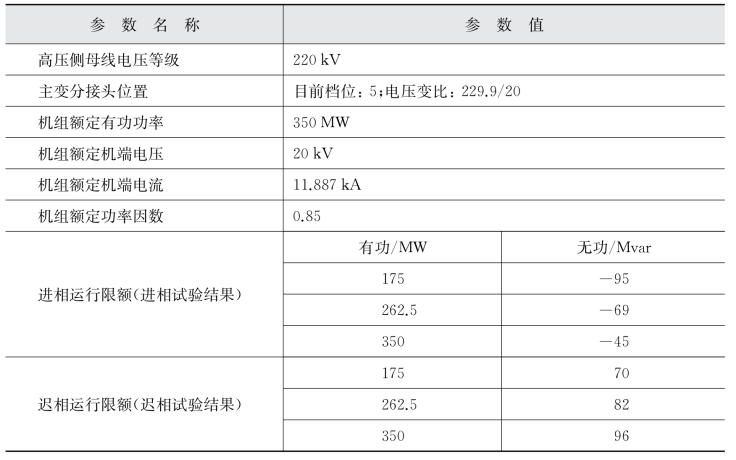

表5-6　机组参数

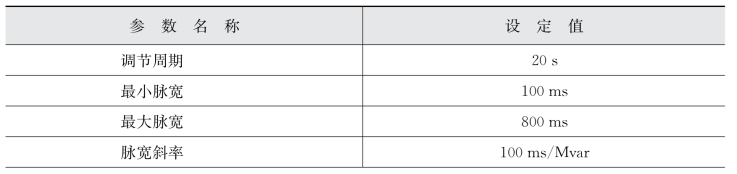

表5-7　AVC参数

续表

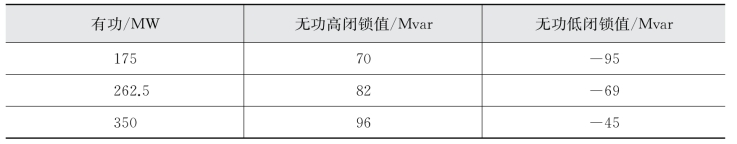

表5-8　＃1机组PQ值

5．4．3．3　调试内容

1）AVC主站与AVC子站通信调试

①遥信通道测试（表5- 9）。

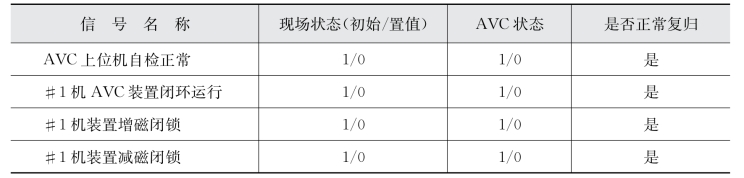

表5-9　遥信通道测试

结论：合格。

②遥调通道测试（表5-10）。

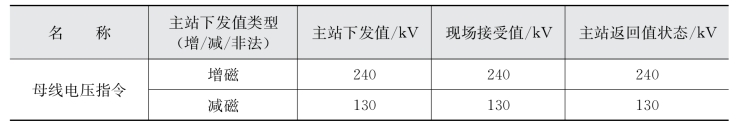

表5-10　遥调通道测试

结论：合格。

2）厂内动态试验

（1）AVC子站安全性能试验。

①母线电压越限试验。

AVC软件处于运行状态，其他接口设备运行正常。解除机组执行终端增减磁压板，投入机组AVC。参考当前母线电压值，设置母线电压高有效限值、低有效限值、高闭锁限值和低闭锁限值，观察并记录AVC系统运行情况，如表5-11所示。

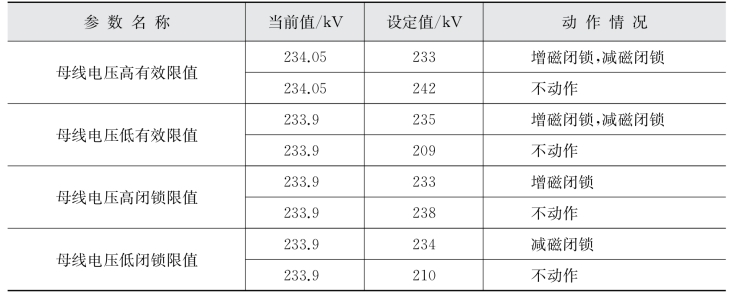

表5-11　母线电压越限测试

结论：合格。

②机组有功越限试验。

AVC软件处于运行状态，其他接口设备运行正常。解除机组执行终端增减磁压板，投入机组AVC。参考当前机组有功值，设置机组有功高有效限值、低有效限值、高闭锁限值和低闭锁限值，观察并记录AVC系统运行情况，如表5-12所示。(www.daowen.com)

表5-12　机组有功越限测试

结论：合格。

③机组无功越限试验

AVC软件处于运行状态，其他接口设备运行正常。解除机组执行终端增减磁压板，投入机组AVC。参考当前母线电压值，设置机组无功高有效限值、低有效限值、高闭锁限值和低闭锁限值，观察并记录AVC系统运行情况，如表5-13所示。

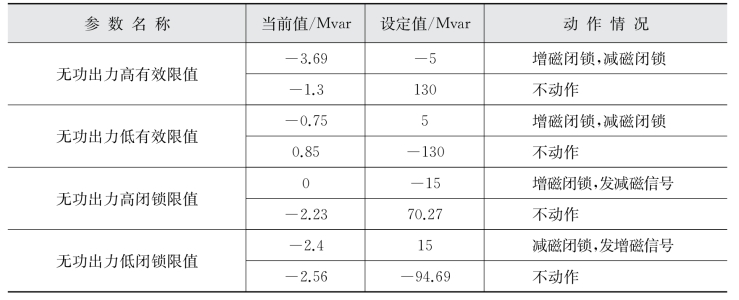

表5-13　机组无功越限测试

结论：合格。

④机组机端电压越限试验

AVC软件处于运行状态，其他接口设备运行正常。解除机组执行终端增减磁压板，投入机组AVC。参考当前机端电压值，设置机端电压高有效限值、低有效限值、高闭锁限值和低闭锁限值，观察并记录AVC系统运行情况，如表5-14所示。

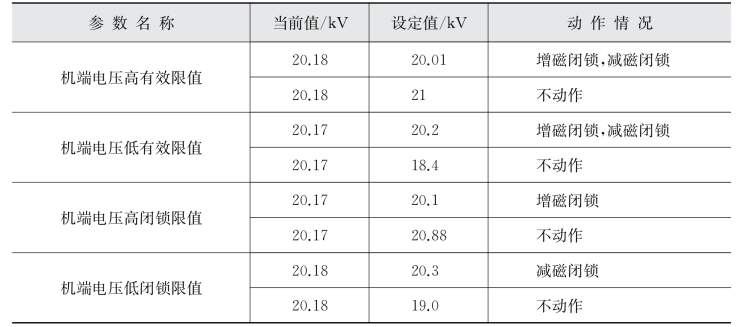

表5-14　机组机端电压越限测试

结论：合格。

⑤机组机端电流越限试验。

AVC软件处于运行状态，其他接口设备运行正常。解除机组执行终端增减磁压板，投入机组AVC。参考当前机端电流值，设置机端电流高有效限值、低有效限值、高闭锁限值和低闭锁限值，观察并记录AVC系统运行情况，如表5-15所示。

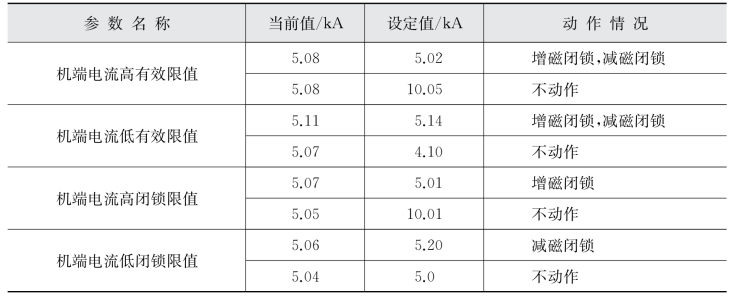

表5-15　机组机端电流越限测试

结论：合格。

（2）死区测试试验。

AVC软件处于运行状态，解除机组执行终端增减磁压板，修改电压指令目标值，使目标值与系统当前电压的差值分别大于和小于死区定值，观察并记录AVC中控单元和执行终端的动作情况，如表5-16所示。

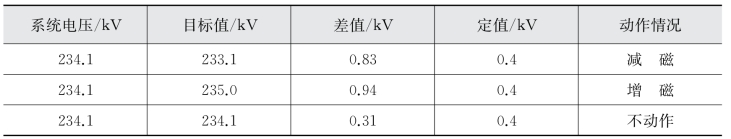

表5-16　死区测试

结论：合格。

（3）增、减磁脉宽整定试验。

AVC软件处于运行状态，投入执行终端增减磁压板。进行开入开出试验；设置机组增减磁脉宽，并记录无功变化；试验完毕后切除机组AVC，解开增减磁压板。

试验连续发3个宽度为130 ms减磁脉冲，无功从－2．8 Mvar调至－8．3 Mvar，无功变化量为5．5 Mvar。AVC子站调压脉冲经燃机TCS系统到励磁调节器，每个脉冲无功调节量大约是2 Mvar。

3）连续稳定试运行

2019年8月23日10时12分——2019年8月23日21时36分，进行了该厂＃11机组AVC系统连续稳定试运行试验。

AVC系统投入本地运行，按照本地曲线对母线电压进行跟踪调节。

通过试验得知，由于并网点电压较高，AVC系统在连续运行期间处于减磁闭锁状态。AVC系统可以根据本地曲线，自动对高压侧母线电压进行实时跟踪调控。

5．4．3．4　结论及建议

试验结果证明，AVC系统能够准确接收增减磁指令，AVC系统数据精度和调节速率满足稳定运行要求，各项安全约束条件符合某省／区域电网无功电压自动控制系统调度管理规定。

从电压本地跟踪曲线可看出，由于AVC系统一直处于闭锁状态，AVC系统的调节精度有待进一步观察。
