电力系统网源协调技术:试验的内容和方法

1)设备间接口调试

(1)AVC系统内部主控单元与执行终端接口调试。

(2)AVC系统与DCS接口调试。

(3)AVC系统与远动系统接口调试。

(4)AVC系统与调度主站接口调试。

2)AVC子站系统运行调试

(1)AVC子站系统与调度主站闭环运行常态试验。

(2)AVC子站系统调控精度试验。

(3)AVC子站系统调控速度试验。

(4)AVC子站系统安全性能试验。

3)AVC系统动态试验前应具备的条件

(1)试验机组已完成AVC静态调试。

(2)完成AVC子站与上级调度AVC主站通信调试。

(3)完成AVC上位机与远动装置通信调试。

(4)完成装置参数整定。

(5)完成装置程序组态

(6)试验机组并网运行。

4)AVC子站系统安全性能试验

(1)母线电压越限试验(表5-1)。

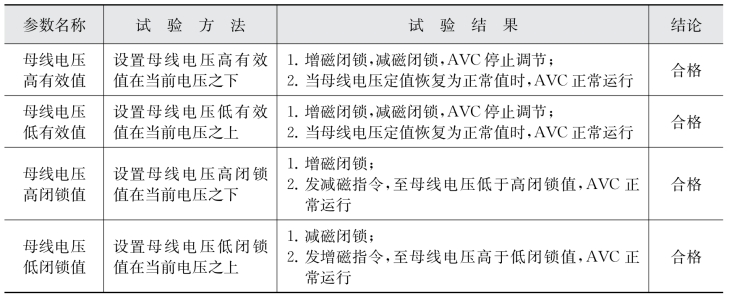

表5-1 母线电压越限试验

AVC软件处于运行状态,其他接口设备运行正常。解除机组执行终端增减磁压板,投入机组AVC,分别设置母线电压高限制值、母线电压低限制值、母线电压高高限制值、母线电压低低限制值,观察并记录AVC系统运行;所有动作状态满足试验要求,试验后恢复母线电压限制值设定。

(2)机组有功越限试验(表5-2)。(www.daowen.com)

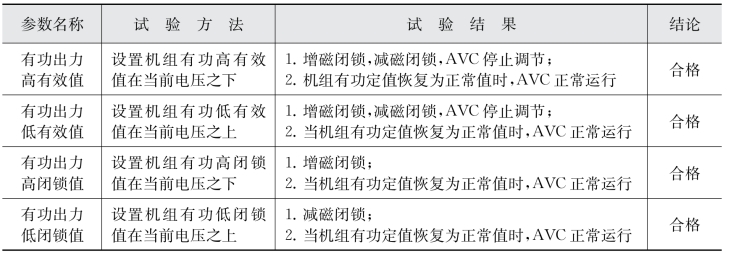

表5-2 机组有功越限试验

AVC软件处于运行状态,其他接口设备运行正常。解除机组执行终端增减磁压板,投入机组AVC,分别设置机组有功高限制值、机组有功低限制值、机组有功高高限制值、机组有功低低限制值,观察并记录AVC系统运行;试验完毕后恢复机组有功限制值设定。

(3)机组无功越限试验(表5-3)。

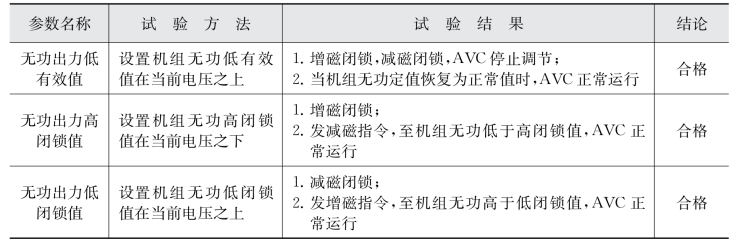

表5-3 机组无功越限试验

续表

AVC软件处于运行状态,其他接口设备运行正常。解除机组执行终端增减磁压板,投入机组AVC,分别设置机组无功高限制值、机组无功低限制值、机组无功高高限制值、机组无功低低限制值,观察并记录AVC系统运行;试验完毕后恢复机组无功限制值设定。

(4)机组机端电压越限试验(表5-4)。

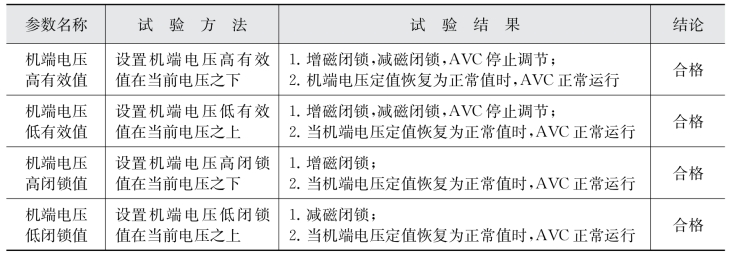

表5-4 机组机端电压越限试验

AVC软件处于运行状态,其他接口设备运行正常。解除机组执行终端增减磁压板,投入机组AVC,分别设置机组机端电压高限制值、机组机端电压低限制值、机组机端电压高高限制值、机组机端电压低低限制值,观察并记录AVC系统运行;试验完毕后恢复机组机端电压限制值设定。

(5)机组机端电流越限试验(表5-5)。

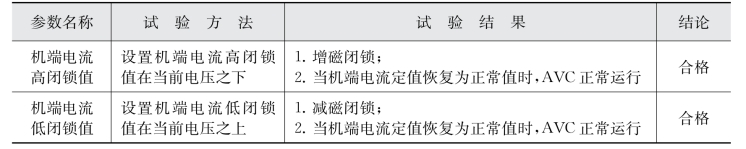

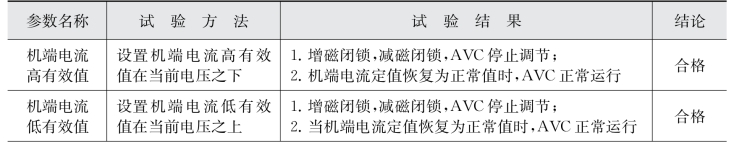

表5-5 机组机端电流越限试验

续表

AVC软件处于运行状态,其他接口设备运行正常。解除机组执行终端增减磁压板,投入机组AVC,分别设置机组机端电流高限制值、机组机端电流低限制值、机组机端电流高高限制值、机组机端电流低低限制值,观察并记录AVC系统运行;试验完毕后恢复机组机端电流限制值设定。

5)AVC增、减磁脉宽整定试验

为了得出近似的脉冲调控斜率,应进行AVC增、减磁脉宽整定试验。AVC软件处于运行状态,其他接口设备运行正常。调试人员操作软件,进入“开入开出试验”;投入执行终端增减磁压板;投入机组AVC;设置机组增磁、减磁脉宽(100 ms、150 ms、200 ms、250 ms),并记录无功变化;试验完毕后切除机组AVC,解开增减磁压板。

6)死区测试试验

为检验AVC在电压进入调节死区时控制是否有效,应进行死区测试试验。AVC软件处于运行状态,其他接口设备运行正常。设置AVC为远方;解除机组执行终端增减磁压板,投入机组AVC;申请调度主站下发母线电压调控指令,电压指令与实际运行电压偏差控制在装置的死区范围内,观察/记录AVC控制单元的动作情况。
