AVC子站指安装在电厂或变电站接收并执行AVC控制调节指令等功能的自动化设备及附属设备。既可执行主站命令也可根据当地无功电压信息就地控制等功能，并向AVC主站回馈信息。

5．2．4．1　电厂侧自动调压控制

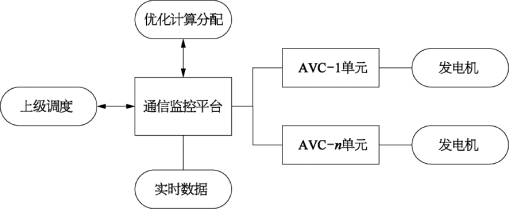

图5-4所示为AVC系统基本原理图。

图5-4　AVC系统基本原理图

电厂侧自动调压控制系统是电网自动电压控制系统的前置部分，安装于电厂控制室，通过优化控制各机组的无功出力，达到实时调节电厂高压侧母线电压的目的。

根据上级调度下发的高压母线目标电压指令（或按照预先设定的高压母线电压曲线）和机组的运行状态，通过计算得到需注入高压母线的无功总量，然后根据一定的分配策略，在各个机组间合理分配，并计算出机组电压设定值，调整机组无功出力或机端电压，使高压母线电压达到系统给定值。在计算过程中充分考虑机组各种约束和限制条件。

5．2．4．2　AVC子站功能

（1）AVC子站控制模式至少包括远方、就地和退出三种模式。远方模式是指接收主站指令，按主站目标指令控制发电机组无功出力；就地模式是指子站按照预先设定的高压母线电压曲线，由子站控制发电机组无功出力跟踪电压曲线；退出模式是指子站退出运行。

（2）具备设置接收主站指令方式的功能，如母线电压设定值、单机无功设定值或全厂无功设定值。接收母线电压或全厂无功设定值方式时，子站应合理分配单机无功。

（3）具备对主站的指令进行安全性和有效性识别的功能。在和主站通信中断或主站指令无效时，应闭锁控制或转为就地模式。

（4）具备参数在线设置和辨识功能。可设置各种控制参数和限值，满足机组安全要求，并和主站参数匹配。具备权限管理功能，参数生效前自动对参数的合理性和有效性进行鉴别，对不合理参数进行告警和处理。(www.daowen.com)

（5）具备数据采集功能。实时数据宜从电厂自动化系统获取，也可单独采集。

（6）电厂运行人员可在操作台上进行AVC功能的控制模式切换，控制模式状态应实时上传主站。

（7）具备安全闭锁功能。在运行参数超出规定的约束条件或相关保护动作时，子站控制功能应自动闭锁。子站自检异常时应自动闭锁控制。AVC运行状态异常时应及时报警。

（8）具备数据查询和报表功能。子站应可完整保存主站下发的指令以及子站的控制命令，并能方便查询和生成报表。各种异常报警和人工操作记录应完整保存。

（9）应提供运行维护人员友好的操作界面。

5．2．4．3　变电站AVC子站

（1）变电站子站可分为集中控制和分散控制两种方式。

①集中控制方式：变电站侧不建设专门的子站，由地区调度AVC主站直接给出对电容器、电抗器和有载调压变压器分接头的遥控遥调指令，利用现有的自动化通信通道下发，并通过变电站监控系统闭环执行。监控系统应对被控设备设置远方／就地控制切换压板，并具有必要的安全控制闭锁逻辑判断功能。控制指令包括对电容器、电抗器的投退命令（遥控）或者对有载调压变压器分接头挡位的调节命令（遥调或遥控）。

②分散控制方式：借助变电站侧已经建设的VQC或监控系统中已有的电压无功控制模块，经升级改造为具有完善安全闭锁控制逻辑的AVC子站，主站侧不给出电容器、电抗器和有载调压变压器分接头的具体调节指令，而是下发电压调节目标或无功调节目标，子站根据此目标计算对无功电压调节设备的控制指令并最终执行。

（2）变电站子站至少包括远方、就地和退出三种控制模式。远方控制模式是指接收远方主站指令，按主站目标指令控制站内无功设备或有载调压变压器分接头；就地控制模式是指子站按照设定的高压母线电压曲线，由子站控制站内无功设备或有载调压变压器分接头来跟踪电压曲线；退出控制模式是指子站退出运行。

（3）对于由区域集控站监控的变电站，主站AVC指令应下发到集控站监控系统，再由集控站转发到受控站，集控站应记录每次接收到的AVC指令及执行情况。
