某350 MW燃煤机组，燃煤锅炉为超临界参数变压运行螺旋管圈直流炉，锅炉型号SG-1152／25．4-M4432，汽轮机型号为CB350／296-24．2／0．4／566／566型，DCS控制设备采用南京国电南自美卓控制系统有限公司的MaxDNA控制系统。

该燃煤机组进行AGC闭环联调试验及168 h挂网运行试验，以检验机组AGC技术指标是否满足相关要求。

4．3．3．1　试验依据及指标

（1）本次AGC联调试验的负荷调整范围确定为：机组AGC运行方式下为175～350 MW。

（2）负荷调节的静态偏差指标不大于1%犘e，动态偏差指标不大于2%犘e，本机组静态偏差为不大于3．5 MW，动态偏差为不大于7 MW。

（3）调节响应时间应小于60 s。

（4）在整个试验过程中，各主要自动系统应正常投入，自动系统的动态特性良好，能够满足机组连续负荷变动的要求。

4．3．3．2　试验内容

（1）机组进行AGC运行方式下175 MW～350 MW～175 MW～350 MW～175 MW负荷的联调试验。

（2）机组进行AGC运行方式下185 MW～290 MW～185 MW～290 MW～185 MW负荷随动联调试验。

4．3．3．3　试验过程及试验结果

（1）第一阶段：机组AGC方式下175 MW～350 MW～175 MW负荷动态联调试验，共进行两次。

2019年10月28日14：24：44，机组运行AGC控制方式，起始负荷为174．86 MW，目标负荷由175 MW变为240 MW，负荷变化率设定7．1 MW／min，实际负荷响应时间为42 s，至14：33：38机组实际负荷升至237．5 MW，实际负荷变化率7．62 MW／min，其间静态偏差最大0．7 MW，动态偏差最大1．3 MW。

14：45：00，机组运行AGC方式，起始负荷为239．93 MW，目标负荷由240 MW 变为300 MW，负荷变化率设定为7．1 MW／min，实际负荷响应时间为44 s，至14：53：08机组实际负荷升至279．75 MW，实际负荷变化率7．31 MW／min，其间静态偏差最大1．2 MW，动态偏差最大1．0 MW。

15：01：08，机组运行AGC方式，起始负荷为299．68 MW，目标负荷由300 MW 变为350 MW，负荷变化率设定为7．1 MW／min，实际负荷响应时间为38 s，至15：08：16机组实际负荷升至347．8 MW，实际负荷变化率7．40 MW／min，其间静态偏差最大0．8 MW，动态偏差最大0．8 MW。

15：18：58，机组运行AGC方式，起始负荷为349．8 MW，目标负荷由350 MW 变为300 MW，负荷变化率设定为7．1 MW／min，实际负荷响应时间为32 s，至15：25：40机组实际负荷降至303．49 MW，实际负荷变化率7．13 MW／min，其间静态偏差最大0．8 MW，动态偏差最大0．4 MW。

15：33：50，机组运行AGC方式，起始负荷为300．29 MW，目标负荷由300 MW 变为240 MW，负荷变化率设定为7．1 MW／min，实际负荷响应时间为40 s，至15：41：50机组实际负荷降至243．48 MW，实际负荷变化率7．21 MW／min，其间静态偏差最大0．6 MW，动态偏差最大1．2 MW。(www.daowen.com)

15：51：54，机组运行AGC方式，起始负荷为239．96 MW，目标负荷由240 MW 变为175 MW，负荷变化率设定为7．1 MW／min，实际负荷响应时间为38 s，至16：00：40机组实际负荷降至178．4 MW，实际负荷变化率7．12 MW／min，其间静态偏差最大0．6 MW，动态偏差最大2．1 MW。

第二次试验过程与第一次相同，此处不再详述。

试验分析：第一阶段进行机组AGC运行方式下AGC闭环联调试验，负荷由175 MW～350 MW～175 MW变化，共进行两次，最大静态偏差为1．4 MW，最大动态偏差为2．1 MW，负荷响应时间最大为45 s，最小负荷变化率为7．05 MW／min。

（2）第二阶段：进行机组AGC运行方式AGC闭环控制下185 MW～290 MW～185 MW～290 MW～185 MW负荷的AGC闭环随动“M”形曲线联调试验。

2019年10月28日18：45：23，机组运行AGC控制方式，起始负荷为184．92 MW，目标负荷由185 MW逐步变为290 MW，负荷变化率设定为7．7 MW／min，实际负荷响应时间为51 s，至19：00：28机组实际负荷升至290．27 MW，其间动态偏差最大1．3 MW。

19：00：35，起始负荷为289．91 MW，目标负荷由290 MW逐步变为185 MW，负荷变化率设定为8 MW／min，实际负荷响应时间为46 s，至19：15：28机组实际负荷降至186．99 MW，动态偏差最大3．7 MW。

19：15：47，起始负荷为186．42 MW，目标负荷由185 MW逐步变为290 MW，负荷变化率设定为10 MW／min，实际负荷响应时间为38 s，至19：29：14机组实际负荷升至184．92 MW，动态偏差最大3．7 MW。

19：31：42，起始负荷为288．35 MW，目标负荷由290 MW逐步变为185 MW，负荷变化率设定为12 MW／min，实际负荷响应时间为43 s，至19：44：49机组实际负荷降至184．92 MW，动态偏差最大1．7 MW。

试验分析：第二阶段进行机组一拖一联合循环运行方式下185 MW～290 MW～185 MW～290 MW～185 MW负荷的AGC闭环随动“M”形曲线联调试验，负荷变化率为9．43 MW／min，最大动态偏差为3．7 MW，负荷响应时间最大为51 s。

（3）第三阶段：机组进入AGC 168 h试运行阶段。

2019年10月28日20：00正式开始168小时试运行，至2019年11月4日20：00结束。

其间机组AGC运行良好。

4．3．3．4　试验结论

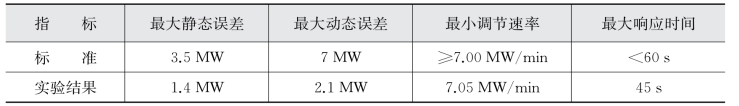

机组一拖一联合循环运行方式下AGC闭环联调动态试验结果如表4- 7所示。

表4-7　试验结论
