4．3．2．1　机组AGC性能测试条件

1）电网调度和机组之间通信信号品质要求

（1）电网调度和机组之间通信信号应符合下列要求：

①调度侧的AGC负荷指令信号与机组接收到的AGC负荷指令信号之间的误差应在±0．2%之内。

②机组送调度的负荷信号与调度接收到的负荷信号之间的误差应在±0．2%之内。

③机组进行CCS控制的负荷信号与调度接收到的负荷信号之间的误差应在±0．2%之内。

④调度和机组之间的其他模拟量通信信号应传输正常。

⑤调度和机组之间的开关量通信信号应传输正常。

（2）如机组的历史数据表明信号的通信品质满足了4．3．2．1中1）的相应要求，可不重新进行试验确认；反之，应按要求安排对信号的通信品质进行调校并确认，并将结果填入表4- 4。

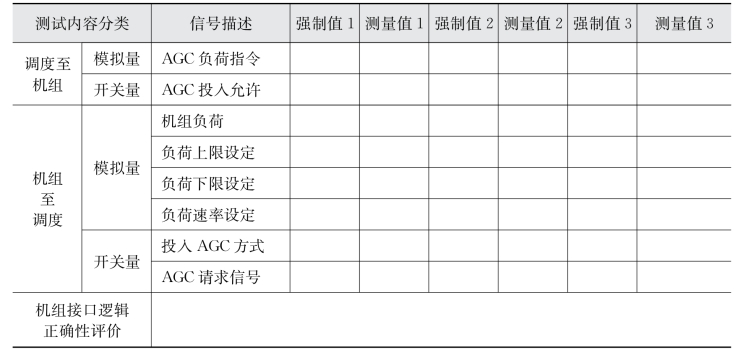

表4-4　调度和机组通信信号测试记录表

注：不同电网规定的机组AGC接口信号可能不同，可据具体情况对本表内容进行增删。

（3）按4．3．2．1中1）进行试验确认信号的通信品质时，可选在调度侧或机组DCS侧，一侧强制另一侧读取的方式进行；也可选在电厂远动装置端和机组DCS侧，一侧强制另一侧读取的方式进行。两种测试方式下的信号品质都应达到相应要求。

2）机组AGC辅助控制逻辑要求

（1）机组连锁退出AGC控制逻辑功能应正确，主要包括：AGC负荷指令信号坏质量时连锁退出AGC的功能；调度AGC允许信号失去时连锁退出AGC的功能；非CCS方式时连锁退出AGC的功能。

（2）机组CCS的其他基本控制功能应正确，如：负荷指令闭锁增和闭锁减功能；AGC指令超限闭锁增减功能等。

3）机组各主要控制系统要求

（1）机组各主要模拟量控制系统均应在自动方式下运行，主要包括：协调控制系统CCS、锅炉给煤（或给粉）；汽包水位（汽包炉）；汽水分离器出口温度或焓值（直流炉）；送风、引风、一次风；过热蒸汽喷水减温、再热蒸汽喷水减温等。

（2）在进行变负荷AGC性能测试时，应在避开启停磨煤机的负荷段内进行，若变负荷幅度较大且无法避开启停磨煤机操作时，可适度放宽考核指标。

（3）在较高负荷段内进行升负荷试验时，在整个过程中应保证给煤（或给粉）、送风等系统都有向上至少5%犘e的控制裕量。

（4）在较低负荷段内进行降负荷试验时，在整个过程中应保证给煤（或给粉）、送风等系统都有向下至少5%犘e的控制裕量。

（5）试验期间宜解除机组一次调频功能。

4．3．2．2　机组AGC性能测试内容和方法

1）性能测试内容

（1）在AGC方式下机组负荷的控制品质测试。

（2）在AGC方式机组其他主要参数的控制品质测试。

2）稳定负荷性能测试

（1）稳定负荷AGC性能测试应在AGC负荷指令或者机组负荷指令无变化的情况下进行。

（2）可以选择AGC退出，CCS投入情况下的稳定负荷试验来代替本试验。

（3）稳定负荷AGC性能测试的测试时间长度应不小于1 h。

（4）试验进行前15 min的时间段内以及试验进行期间，机组各主要控制系统应无明显内外扰动。

（5）稳定负荷AGC性能测试的机组主要参数包括：负荷稳态偏差、主蒸汽压力偏差、主蒸汽温度偏差、再热蒸汽温度偏差、汽包水位偏差（直流锅炉除外）、炉膛压力偏差、烟气含氧量偏差，详见表4-1。

（6）稳定符合AGC性能测试应在机组较高和较低负荷范围内分别进行。

3）变动负荷性能测试(www.daowen.com)

（1）变动负荷AGC试验中，指令的设定方式分为以下两种，可选用其中之一进行试验。

①CCS模拟AGC方式下的性能测试：退出AGC，采用机炉协调CCS模拟AGC方式，按照预先设计的机组负荷指令曲线，改变机组目标负荷设定值，测试火电机组AGC的性能品质。

②AGC方式下的性能测试：投入AGC，按照预先约定，由电网调度改变机组目标负荷设定值，测试火电机组AGC的性能品质。

（2）变动负荷AGC试验可以选择以下一种或两种模式进行试验。

①单向斜坡变动的符合指令变动。

②三角波变动的负荷指令变动。

（3）单向斜坡负荷变动。

①幅度为5%犘e和10%犘e的两种单项斜坡负荷指令变动。

②两种幅度的单项斜坡指令变动应在升、降负荷的方向上分别进行。

③两个负荷变动试验之间的稳定时间应不少于20 min。

（4）三角波负荷指令变动：幅度为5%犘e的连续三角波负荷指令变动，指令曲线应设计为2．5个以上的无间断连续三角波形式。

（5）在变负荷AGC性能试验进行前20 min的时间段内，以及试验结束后20 min的时间段内，机组各主要控制系统除负荷指令外应无明显的内外扰动。

（6）变负荷AGC性能测试的机组主参数应包括：负荷平均变化速率、负荷响应时间、负荷启动时延时间、负荷结束时延时间、负荷动态过调量、主蒸汽压力偏差、主蒸汽温度偏差、再热蒸汽温度偏差、汽包水位偏差（直流炉除外）、炉膛压力偏差，详见表4-2和表4- 3。

（7）变负荷AGC性能测试应在机组较高和较低负荷范围内分别进行。

4．3．2．3　文档和资料验收

火电机组AGC性能测试结束后，应编制AGC性能测试报告，其内容应包括：

（1）机组主辅设备概述。

（2）机组CCS控制策略概述（必要时辅以关键逻辑框图说明）。

（3）机组主要MCS系统的概述性控制品质说明（直接关系AGC品质的主要MCS系统）。

（4）调度和机组通信信号测试数据和结论（表4-4）。

（5）稳定负荷AGC性能测试数据和指标（表4-5）。

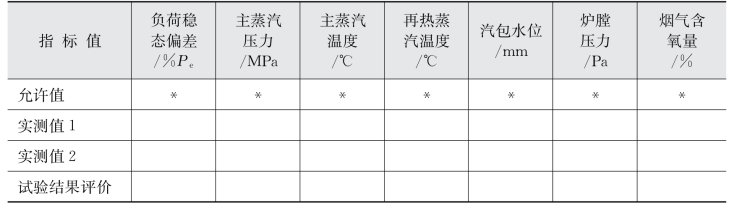

表4-5　稳定负荷工况AGC性能测试机组主参数品质记录表

注：1．直流锅炉不包括上表中的汽包水位指标。
2．据机组等级和表4-1中的规定，将允许值填入本记录表中*处。

（6）稳定负荷AGC性能测试曲线。

（7）变动负荷工况AGC性能测试指标和数据（表4-6）。

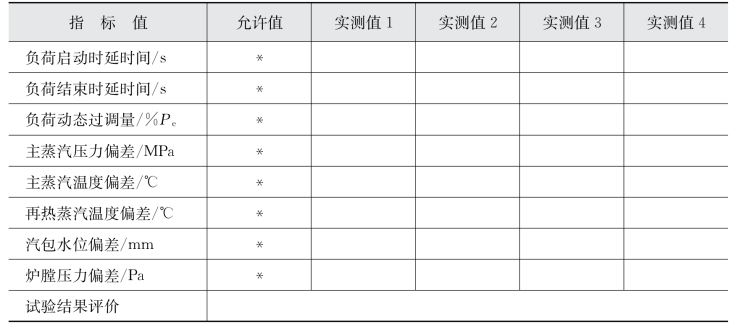

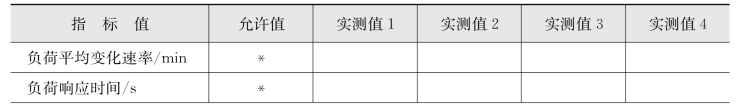

表4-6　变动负荷工况AGC性能测试机组主要参数品质记录表

续表

注：1．直流锅炉不包括上表中的汽包水位指标。
2．据机组等级和表4-1中的规定，将允许值填入本记录表中*处。

（8）变负荷AGC性能测试曲线。

（9）机组AGC性能整体评价。
