电力系统网源协调技术术语和定义介绍

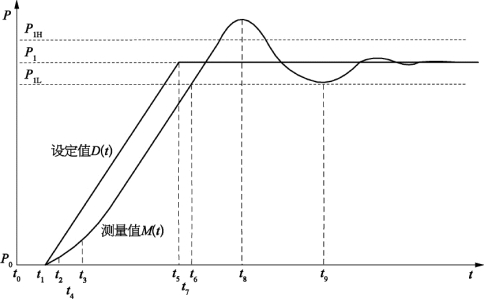

图4-7所示为火电机组AGC负荷响应模拟曲线。

图4-7 火电机组AGC负荷响应模拟曲线

图中  P0——负荷变化前的AGC负荷指令;

P1——负荷变化结束后的AGC负荷指令;

P1H——稳定负荷AGC指令P1允许负荷波动范围的上限值;

P1L——稳定负荷AGC指令P1允许负荷波动范围的下限值;

D(t)——速率限制后的AGC负荷指令;

M(t)——机组负荷;

t0——响应曲线计时起始时刻;

t1——AGC负荷指令开始变化时刻;

t2——负荷变化至AGC负荷指令目标变化幅度10%和90%两负荷点的连线与时间轴的交叉时刻;

t3——负荷跟随指令开始变化,且变化幅度超过负荷稳态偏差允许范围后并在趋势上不再反向的时刻;

t4——负荷变化至AGC负荷指令目标变化幅度10%的时刻(图中情况与时刻t3重合);

t5——AGC指令第一次进入指令P1所允许负荷稳态偏差范围的时刻;

t6——负荷变化至AGC负荷指令目标变化幅度90%的时刻;(www.daowen.com)

t7——t4和t6点的连线,第一次进入指令P1所允许负荷稳态偏差范围的时刻(图中情况与时刻t6重合);

t8——AGC指令变化结束且指令不再变化时的10 min内,机组负荷最大值的时刻;

t9——AGC指令变化结束且指令不再变化时的10 min内,机组负荷最小值的时刻。

(1)负荷平均变化速率:选取负荷变化至AGC负荷指令目标变化幅度10%和90%的两个负荷点,其连线的斜率,按下列公式计算:

(2)负荷响应时间:自AGC指令开始变化时刻起t1,至机组实际负荷开始变化,且变化幅度超过负荷稳态偏差允许范围并在趋势上不再反向的时刻t3之间的时间差,按下列公式计算:

(3)负荷启动时延时间:自AGC指令开始变化时刻t1起,至表示负荷平均变化速率的连线和时间轴的交叉时刻t2之间的时间差,按下列公式计算:

(4)负荷结束响应时间:自AGC指令第一次进入稳定负荷AGC指令P1所允许的负荷稳态偏差波动范围(P1L~P1H)内的时刻t5,与表示负荷平均变化速率的连线进入该波动范围内的时刻t7之间的时间差,按下列公式计算:

(5)负荷动态过调量:自AGC指令变化结束后的10 min内,负荷偏离指令的偏差值,按正向负荷动态过调量、负向负荷动态过调量分别计算,按下列公式计算:

(6)负荷稳态偏差:AGC指令不变的工况下,在考核时间段内,负荷偏离AGC指令的偏差值,按正向负荷稳态偏差、负向负荷稳态偏差分别计算。
