AGC是由自动装置和计算机程序对频率和有功功率进行二次调整实现的，所需的信息（如频率，发电机的实发功率，联络线的交换功率等）通过SCADA系统经过上行通道传送到调度控制中心，再根据AGC的计算机软件功能形成对各发电厂（或发电机）的AGC命令，通过下行通道传送到各调频发电厂（或发电机）。

AGC是一个闭环反馈控制系统，主要包括两大部分，见图4-1。负荷分配器根据系统频率和其他有关的信号，按照一定的调节准则确定机组设定的有功出力。机组控制器根据负荷分配器设定的有功出力，使机组在额定频率下的实发功率与设定有功出力相一致。

AGC中的负荷分配器是根据测得的发电机实时出力和频率偏差等信号按一定的准则分配各机组应调节的有功出力。确定各机组设定功率PSi最简单的办法是根据下式计算：

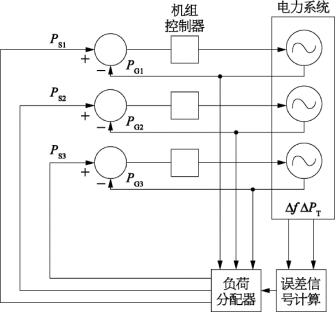

图4-1　AGC示意图

式中　B——频率偏差系数；(www.daowen.com)

ai——分配系数，∑ai＝1。

所以，系统机组总的设定功率为：

也就是说，系统机组总的设定功率取决于系统机组总的实发功率即系统的频率偏差。偏差越大，设定功率的变动就越大。主与频率偏差趋近于零时，系统机组总的设定功率就与实发功率相等。分配到每台机组的设定值则由分配系数ai决定。

按固定分配系数方法控制出力的缺点是，各机组按同定的比例分配出力，一般并不符合功率经济分配原则。为了克服这个缺点，可以采取一种实现经济分配的控制方法。
