工程实例:试验设计和结果分析

某发电厂二期350 MW燃煤机组,燃煤锅炉超临界参数变压运行螺旋管圈直流炉,锅炉型号SG 1152/25.4-M4432,汽轮机型号为CB350/296-24.2/0.4/566/566型。机组分散控制设备采用南京国电南自美卓控制系统有限公司的MaxDNA控制系统,本试验对燃煤机组的一次调频功能进行检测,在确保机组安全稳定运行的前提下,优化一次调频运行参数,保证在试验工况下满足电网对其一次调频性能的要求。

3.4.3.1 试验目的、要求及基本参数

(1)试验目的。

本试验依据GB/T30370及DL/T1870规范相关要求,验证火力发电机组参与电网运行的一次调频功能的完好、一次调频性能满足电网指标要求,同时确保火力发电机组参与电网一次调频时的调节安全。

(2)试验要求。

①转速不等率:火电机组转速不等率应为4%~5%,该技术指标不计算调频死区影响部分。

②调频死区:机组参与一次调频死区应不大于±0.033 Hz或±2 r/min。

(3)动态指标。

①机组参与一次调频的响应时间应小于3 s。

②机组参与一次调频的稳定时间应小于60 s。

③机组一次调频的负荷响应速度应满足:达到50%目标负荷的时间应不大于6 s,达到75%目标负荷的时间应不大于15 s。

(4)机组参与一次调频的负荷变化幅度。

①机组参与一次调频的调频负荷变化幅度不应设置下限。

②机组一次调频的负荷变化限幅不小于±28 MW。

3.4.3.2 试验内容

(1)进行静态检查。

(2)进行动态试验。

①在机组协调控制方式下进行一次调频功能试验:

a.在协调控制方式下进行210 MW负荷一次调频试验;

b.在协调控制方式下进行260 MW负荷一次调频试验;

c.在协调控制方式下进行315 MW负荷一次调频试验。

②在机组阀位控制方式下进行一次调频功能试验:

a.在阀位控制方式下进行210 MW负荷一次调频试验;

b.在阀位控制方式下进行260 MW负荷一次调频试验;

c.在阀位控制方式下进行315 MW负荷一次调频试验。

③在机组功率控制方式下进行一次调频功能试验:

a.在功率控制方式下进行210 MW负荷一次调频试验;

b.在功率控制方式下进行260 MW负荷一次调频试验;

c.在功率控制方式下进行315 MW负荷一次调频试验。

3.4.3.3 试验条件

①一次调频设计满足相关规定要求。

②主要控制系统正常投入。

③DEH系统运行正常。

④机组运行的主要参数,如主汽温、主汽压、汽包水位(中间点温度)、炉膛负压等运行稳定,无报警或异常。

⑤发电机组转速和电网频率信号校验合格,并有相关的校验证书。

⑥试验方案已编制并经电厂主管领导批准,试验组织机构成立,明确职责分工。

⑦已经取得电网调度部门的同意。

3.4.3.4 试验步骤

1)静态试验

(1)静态试验条件确认。

①汽轮机主、再热气门、调门已校验合格。

②机组电调系统一次调频控制回路检查合格。

③DEH已在仿真状态下。(www.daowen.com)

(2)静态试验内容。

汽轮机在冲转之前,检查机组一次调频主要参数,合理设置相关参数(包括调频死区、限幅),在DEH仿真的状态下检验机组一次调频主要参数的正确性,为动态试验做好准备。

2)动态试验

(1)动态试验条件确认。

①静态试验检查已完毕并对相关设置进行修改。

②机组已于试验前带满负荷并连续稳定运行24 h。

③机组各项保护投入率100%。

④机组负荷调整各项指标合格。

(2)在协调方式下进行一次调频试验,选取210 MW(60%Pe)、260 MW(75%Pe)、315 MW(90%Pe)三个试验点,模拟转速差±4 r/min、±6 r/min。

(3)在功率控制方式下进行一次调频试验,选取210 MW(60%Pe)、260 MW(75%Pe)、315 MW(90%Pe)三个试验点,模拟转速差±4 r/min、±6 r/min。

(4)在阀位控制方式下进行一次调频试验,选取210 MW(60%Pe)、260 MW(75%Pe)、315 MW(90%Pe)三个试验点,模拟转速差±4 r/min、±6 r/min。

3.4.3.5 试验过程及试验结果

1)静态检查及试验结果

速度变动率设定公式:

式中:δ为速度变动率;Δr为转速差;Pe为机组额定容量;ΔU为负荷变化幅度。

一次调频死区设定:±2 r/min。

速度变动率设定:5%。

2)动态试验及数据分析

(1)在协调控制方式下,以210 MW负荷工况为例,试验于2019年08月17日16:42开始,17:04结束。全部试验数据如表3-4所示。

表3-4 协调控制试验数据

试验分析:在210 MW协调控制方式下一次调频平均速度变动率为2.49%,响应时间最大1.12 s,达到50%目标调整量的时间最大为1.68 s,达到75%目标调整量的时间最大为1.99 s,稳定时间最大22.49 s,波动4 r最小积分电量是0.083,波动6 r最小积分电量0.110 4,以上指标均符合标准要求。其余工况及控制方式此处不再详述。

(2)在阀位控制方式下,以260 MW负荷工况为例,试验于2019年08月17日20:23开始,20:33结束。全部试验数据如表3-5所示。

表3-5 阀位控制试验数据

续表

试验分析:在260 MW工况阀位控制方式下一次调频平均速度变动率为2.38%,响应时间最大0.42 s,达到50%目标调整量的时间最大为0.93 s,达到75%目标调整量的时间最大为1.42 s,稳定时间最大42.97 s,波动4 r最小积分电量是0.092 6,波动6 r最小积分电量0.192 6,以上指标均符合标准要求。

(3)在功率控制方式下,以315 MW负荷工况为例,试验于2019年08月18日00:20开始,00:32结束。全部试验数据如表3-6所示。

表3-6 功率控制试验数据

试验分析:在315 MW工况功率控制方式下一次调频平均速度变动率为4.14%,响应时间最大0.39 s,达到50%目标调整量的时间最大为0.65 s,达到75%目标调整量的时间最大为14.39 s,稳定时间最大45.79 s,波动4 r最小积分电量是0.058 8,波动6 r最小积分电量0.164 2,以上指标均符合标准要求。

3.4.3.6 试验结论

1)静态试验结论(表3-7)

表3-7 静态试验结论

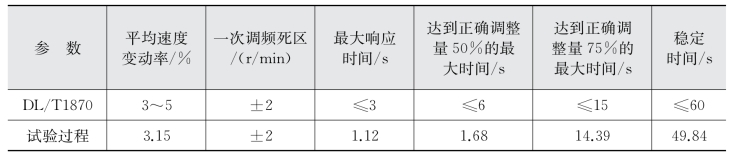

2)动态试验结论(表3- 8)

表3-8 动态试验结论

试验过程中,机组各主要运行参数基本平稳。

3)试验结论

通过以上试验数据及分析可以看出,该机组总体上具备一次调频功能,能够参与电网一次调频,机组的一次调频指标符合GB/T30370《火力发电机组一次调频试验及性能验收导则》及DL/T1870《电力系统网源协调技术规范》要求。该燃煤机组于2019年08月18日00:32完成一次调频试验,具备投入一次调频的条件。
