1）有效扰动定义

判断机组的调频事件为一次有效的一次调频事件，如图3-3所示。

（1）火电机组有效扰动定义。

①频率超过一次调频死区y（Hz）的数值（0．033 Hz，可设置），且频率在一次调频死区数值外持续至少10 s（可设置）以上，最多不超过60 s（可设置）的频率区间作有效扰动的待选取段。

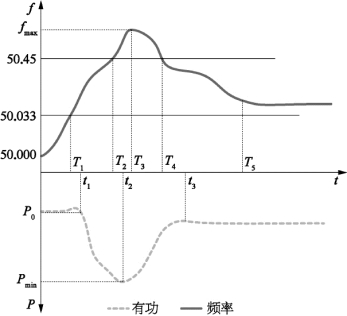

图3-3　一次调频评估检测示意图

②要求频率从超过一次调频死区开始的15 s（即T2－T1≤15 s，可设置）内，最大幅值应超过（50．0±0．045）Hz（可设置），并且要持续2 s（T4－T2≥2 s，可设置）以上。

③要求满足①、②条件后选出来的有效扰动频率段的起始点前15 s（可设置）内频率波动不能超过（50．0±0．033）Hz。

④本次考核后20 s（可设置）不再抓取考核。

（2）水电机组或其他特殊类型机组有效扰动定义。

频率超过一次调频死区的数值，即当电网频率｜f－50．0 Hz｜≥y（Hz，可设置），且频率在一次调频死区数值外持续至少20 s（可设置）以上，最多不超过60 s（可设置）的频率区间作有效扰动区间。

2）一次调频负荷响应滞后时间（B1）

一次调频负荷响应滞后时间指机组从电网频率越过一次调频死区开始，到机组的负荷开始变化所需要的时间，对应图3-3中t1－T1时间。

3）一次调频负荷调整幅度（B2）

所有机组在15 s内负荷调整幅度应达到15 s内频率极值点对应的一次调频理论调整负荷的90%（可设置）。

4）一次调频负荷调整幅度（B3）

功能：在电网频率变化超过机组一次调频死区开始至60 s（可设置）或至频率变化回到一次调频死区时止，机组实际与理论调整负荷之差绝对值的平均值应在理论调整负荷最大值的±25%（可设置）内。

采用下面公式计算：

式中　PT3——3 s开始至一次调频考核结束，任意时刻机组实际出力，代表多个点的值；

P3——3 s开始至一次调频考核结束，任意时刻机组理论出力值，代表多个点的值；

AVERAGE（PT3－P3）——机组实际出力与理论出力偏差的平均值；

ΔPmax——调频期间频率极值点对应的理论出力减去越死区时的机组出力值P0。

5）一次调频响应指数（Bu）

在电网频率变化超过机组一次调频死区开始3～60 s（可设置）或至频率变化回到一次调频死区时止，机组一次调频实际加权积分电量要达到理论积分电量90%（可设置）以上。

采用下面公式计算：

式中　ΔP实（t）——机组实际负荷变化的值；

ΔP理（t）——机组理论出力变化的值。

6）稳定时间

从机组有功极值时间开始到调频结束期间，有功功率达到稳定状态的时间，对应图3-3中t3－T1时间。

7）实际贡献电量计算

当系统频率偏差超过规定的范围时，统计程序自动启动，以机组一次调频死区点前两秒出力的平均值Po为基点，向后积分发电变化量，直至系统频率恢复到机组动作死区以内。即机组i的一次调频贡献电量Hi表示为

式中　Hi——机组i的一次调频贡献电量；高频少发或低频多发电量为正，高频多发或低频少发电量为负；

to——系统频率超过机组i一次调频动作死区的时刻；

tt——系统频率进入机组i一次调频动作死区的时刻；

Pt——t时刻机组i实际发电有功功率；

Po——机组频率越死区前2 s（可设置）有功功率平均值。

8）理论贡献电量计算

机组i的理论一次调频积分电量He表示为(www.daowen.com)

式中　Δf（t）＝｜ft－50｜－0．033；

｜Δf（t）｜——对应电网频率变化超过死区的频率差绝对值；

MCR——机组额定有功出力；

fn——电网额定频率50 Hz；

Kc——机组速度变动率（永态转差系数），负数。

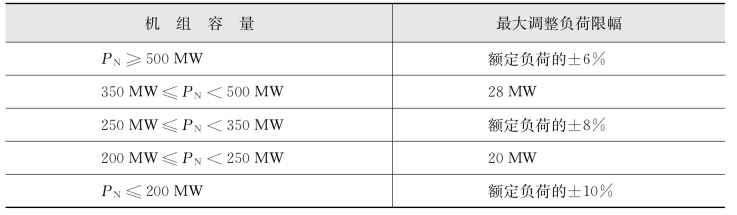

9）最大调整负荷限幅（表3-1）

表3- 1　最大调整负荷限幅

10）速度变动率

调频期间，对频率极值点前一秒时间内各点（共50个点），按下式计算得到的速度变动率求平均所得的数值。

式中　　Kc——速度变动率；

Δf（t）——t时刻频率与调频死区的差值；

ΔP（t）——t时刻有功P与P0的差值。

注：计算结果取绝对值。

11）自动免考核

在出现下列情况时，对机组进行免考核：

①一次调频退出。

②PMU通信中断、时钟不对、PMU故障。

③无调节裕度（出力大于设定值，或小于设定值）。

④出力连续上升（采用调节前负荷指令判断）。

⑤出力连续下降（采用调节前负荷指令判断）。

12）一次调频月投运率

并网时间：机组有功大于5 MW（可设置）的运行时间。

月投入时间：在机组判为并网运行时，其一次调频投退状态为投入的运行时间。

其中，λ为一次调频月投运率；PN为机组额定有功；α一次调频为一次调频考核系数，数值为3。

13）一次调频正确动作率

在电网频率越过机组一次调频死区的一个积分期间，如果机组的一次调频贡献电量为正，则统计为该机组一次调频正确动作1次，否则，为不正确动作1次。

只对月正确动作率小于80%的机组计算考核电量。

其中，λ动作为一次调频月正确动作率；PN为机组额定有功；α一次调频为一次调频考核系数，数值为3。

14）调频性能考核电量

其中，L为机组速度变动率。

对K0＞0的机组进行考核：

其中，K0为一次调频考核综合指标，对应调频结果表内字段为K0；PN为机组额定有功；α一次调频为一次调频考核系数，数值为3。
