电力网的主要用途是传输电能，当传输的功率（单位时间传输的能量）一定时，输电电压越高，则传输电流越小，线路上的损耗就越小，且导线的截面积也可以相应减小，从而减少了电力线路的投资，但电压越高，对绝缘的要求就越高，因此在变压器、断路器、电线杆塔等方面的投资就越大，综合考虑这些因素，每个电网都有规定的电压等级标准，称为额定电压，我国国家标准GB／T 156—2017规定的额定电压（线电压）见表1-1所示。

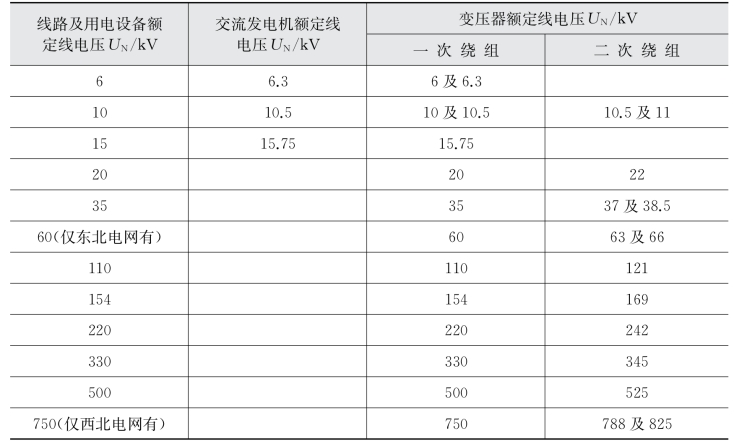

表1-1　GB／T 156—2017规定的电力系统额定电压（线电压）

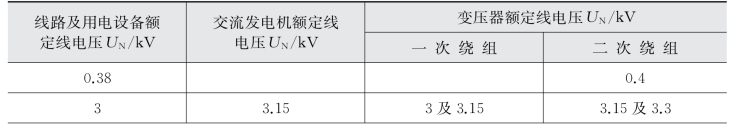

续表

我国规定：电力线路的额定电压和系统的额定电压相等，有时把它们称为网络的额定电压。如表1-1中的第一列所示，UN中下标N表示为额定值，电力系统的额定频率为50 Hz，用fN表示。通常用电设备都是按照指定的电压和频率来进行设计制造的，这个指定的电压和频率称为电气设备的额定电压和额定频率。当电气设备在此电压和频率下运行时，将具有最好的技术性能和经济效果。

发电机、变压器和负荷还有一个重要的指标是额定容量（或额定功率）SN，对三相（对称）设备有(www.daowen.com)

式中　IN——额定（线）电流；

UN——额定线电压。

在选择设备时一定要根据要求确定其额定电压和额定功率，否则不能保证设备长期稳定工作。

从表1-1中第三列可以看到，发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压规定比系统的额定电压高5%，一般后接相应的升压变压器。

变压器接受功率一侧的绕组为一次绕组，输出功率一侧为二次绕组。一次绕组的作用相当于受力设备，其额定电压与系统的额定电压相等，但直接与发电机连接时，其额定电压则与发电机的额定电压相等。二次绕组的作用相当于供电设备，其额定电压比系统的额定电压高10%。如果变压器的短路电压小于7%或直接（包括通过短距离线路）与用户连接时，则规定比系统的额定电压高5%。变压器的一次绕组与二次绕组的额定电压之比称为变压器的额定电压比（或称主分接头变比）。
