打开本书配套光盘\Source\ch04\03技师技能鉴定实体模型文件，在下拉菜单条中，单击“开始”→“加工”，打开“加工环境”对话框，直接单击“确定”按钮，进入数控加工界面。

步骤一 创建程序组

1）单击“创建程序”图标，弹出“创建程序”对话框，设置类型为mill_contour、程序为NC_PROGRAM、名称为1。

2）依次单击“应用”和“确定”按钮，完成名称为1的程序创建。

3）按照上述操作方法，依次创建名称为2、3、4、5、6、7、8、9的程序。

步骤二 创建刀具组

1）创建直径为8mm的平铣刀，其对应的名称分别是D8。

2）创建直径为10mm的球头铣刀，其对应的名称分别是R5。

3）创建直径为9.8mm的钻头，其对应的名称是DR9.8。

4）创建直径为10mm的铰刀，其对应的名称是RE10。

步骤三 创建几何体

1）在下拉菜单条中，单击“开始”→“所有应用模块”→“注塑模向导”，单击“注塑模工具”图标，在弹出的“注塑模工具”对话框中单击“创建方块”图标。

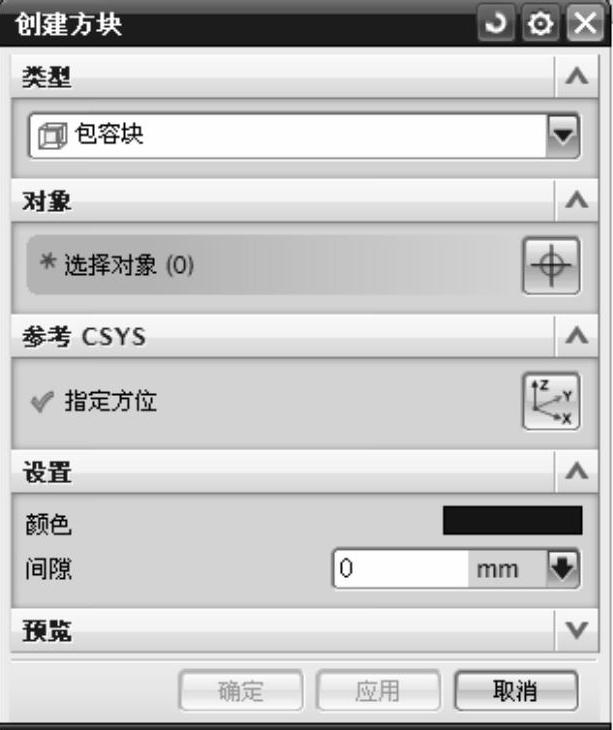

2）在弹出的“创建方块”对话框中，将类型设置为包容块、设置下面的间隙设置为0，如图4-76所示。

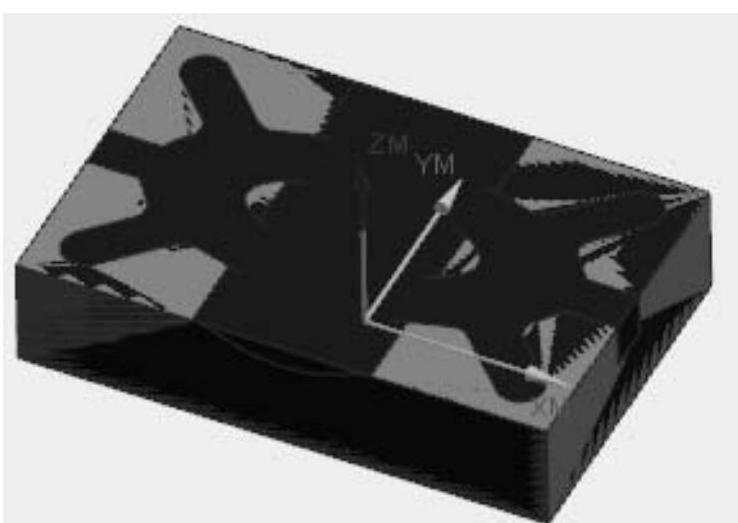

3）选取零件上表面和下表面，单击“确定”按钮，包容零件的立方块就创建完成了，如图4-77所示。

4）关闭“注塑模工具”对话框，在下拉菜单条中，单击“开始”→“所有应用模块”→“注塑模向导”，关闭“注塑模向导”工具栏。

(www.daowen.com)

图4-76

图4-77

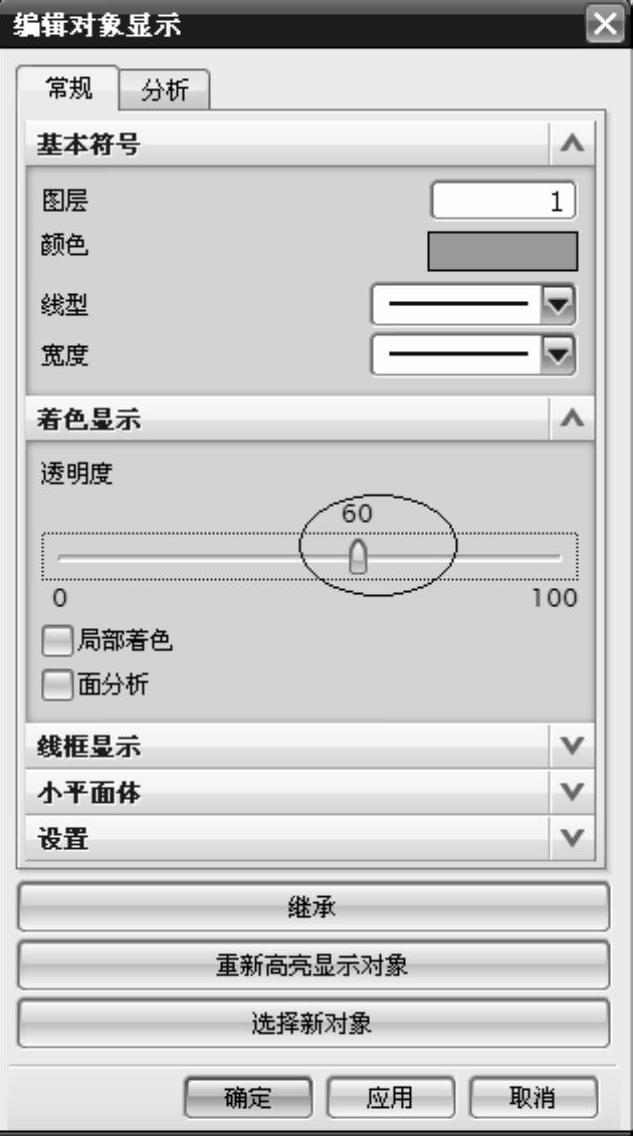

5）在下拉菜单条中，单击“编辑”→“对象显示”，出现图4-78所示的“类选择”对话框，选取刚创建的立方块，单击“确定”按钮，弹出“编辑对象显示”对话框，将透明度游标拖到60的位置，如图4-79所示。单击“确定”按钮，此时屏幕的图形如图4-80所示。

6）单击“创建几何体”图标，弹出“创建几何体”对话框，单击几何体子类型下的“MCS”图标，几何体设置为GEOMETRY，名称设置为MCS-1，单击“应用”按钮。

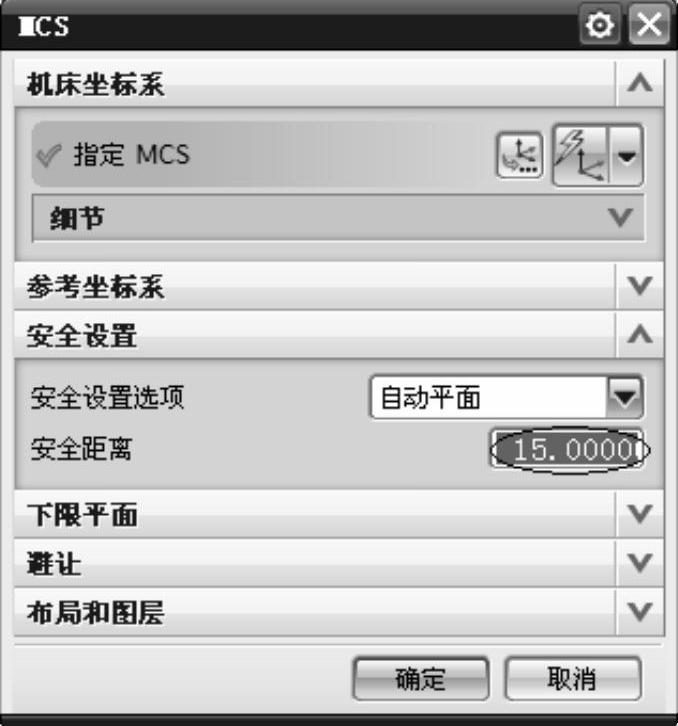

7）在弹出的“MCS”对话框中，将安全距离设置为15.0000，如图4-81所示，选取透明方块上表面，依次单击“确定”和“取消”按钮，名称为MCS-1的加工坐标系创建完成。

图4-78

图4-79

图4-80

图4-81
