创建数控编程的准备操作:步骤与要点

时间:2023-06-16 理论教育 版权反馈
【摘要】:2)创建直径分别为8mm、4mm的球头铣刀,其对应的名称分别是R4、R2。3)创建直径为6mm的钻头,其对应的名称是DR6。5)在下拉菜单条中,单击“编辑”→“对象显示”,选取刚创建的立方块,单击“确定”按钮,弹出“编辑对象显示”对话框,将透明度游标拖到60的位置。选取半透明立方块的上表面,依次单击“确定”和“取消”按钮,名称为MCS-1的加工坐标系创建完成。

创建数控编程的准备操作:步骤与要点

打开本书配套光盘\Source\ch04\02高级工技能鉴定实体模型文件,在下拉菜单条中,单击“开始”→“加工”,打开“加工环境”对话框,直接单击“确定”按钮,进入到数控加工界面。

步骤一 创建程序组

1)单击“创建程序”图标978-7-111-51228-8-Chapter04-117.jpg,弹出“创建程序”对话框,设置类型为mill_contour、程序为NC_PROGRAM、名称为1。

2)依次单击“应用”和“确定”按钮,完成名称为1的程序创建。

3)按照上述操作方法,依次创建名称为2、3、4、5、6、7、8、9、11、12、13、14、15的程序。

步骤二 创建刀具组

1)创建直径分别为16mm、8mm、4mm的平铣刀,其对应的名称分别是D16、D8、D4。

2)创建直径分别为8mm、4mm的球头铣刀,其对应的名称分别是R4、R2。

3)创建直径为6mm的钻头,其对应的名称是DR6。

步骤三 创建几何体

1)在下拉菜单条中,单击“开始”→“所有应用模块”→“注塑模向导”,单击“注塑模工具”图标978-7-111-51228-8-Chapter04-118.jpg。在弹出的“注塑模工具”对话框中单击“创建方块”图标978-7-111-51228-8-Chapter04-119.jpg。(www.daowen.com)

2)在弹出的“创建方块”对话框中,将类型设置为包容块,将设置下面的间隙设置为3。

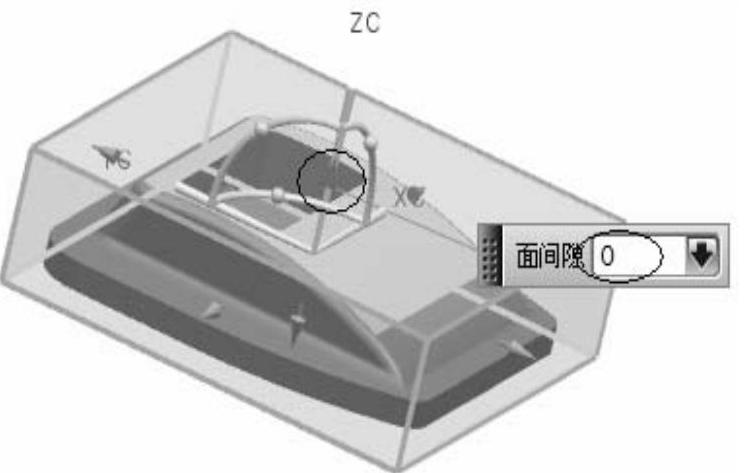

3)选取零件上表面和下表面,双击向上的粗箭头,屏幕出现间隙输入框,将框中的数值更改为0,如图4-48所示。单击“确定”按钮,包容零件的立方块就创建完成了。

4)关闭“注塑模工具”对话框,在下拉菜单条中,单击“开始”→“所有应用模块”→“注塑模向导”,关闭“注塑模向导”工具栏

5)在下拉菜单条中,单击“编辑”→“对象显示”,选取刚创建的立方块,单击“确定”按钮,弹出“编辑对象显示”对话框,将透明度游标拖到60的位置。单击“确定”按钮,此时立方块变为半透明颜色。

6)单击“创建几何体”图标978-7-111-51228-8-Chapter04-120.jpg,弹出“创建几何体”对话框,单击几何体子类型下的“MCS”图标978-7-111-51228-8-Chapter04-121.jpg,几何体设置为GEOMETRY,名称设置为MCS-1,单击“应用”按钮。

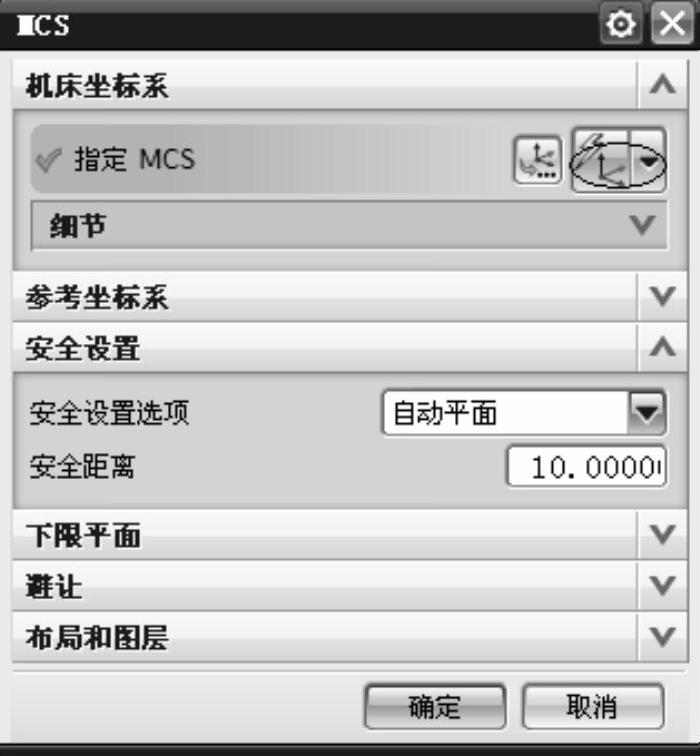

7)在弹出的“MCS”对话框中,选择指定MCS下拉框中的自动判断,如图4-49所示。选取半透明立方块的上表面,依次单击“确定”和“取消”按钮,名称为MCS-1的加工坐标系创建完成。


图4-48


图4-49
