打开本书配套光盘\Source\ch04\01中级工技能鉴定实体模型文件，在下拉菜单条中，单击“开始”→“加工”，打开“加工环境”对话框，直接单击“确定”按钮，进入到数控加工界面。

步骤一 创建程序组

1）单击“创建程序”图标，弹出“创建程序”对话框，设置类型为mill_contour、程序为NC_PROGRAM、名称为1。

2）依次单击“应用”和“确定”按钮，完成名称为1的程序创建。

3）按照上述操作方法，依次创建名称为2、3、4、5、6、7、8、9的程序。

步骤二 创建刀具组

1）单击“创建刀具”图标，弹出“创建刀具”对话框，设置类型为mill_contour、刀具子类型MILL、名称为D20。

2）单击“应用”按钮，弹出“铣刀-5参数”对话框，将直径数值更改为20，其余数值采用默认，单击“确定”按钮，完成直径为20mm的平铣刀创建。

3）按照同样的方法，完成名称为D6、直径为6mm的平铣刀创建。

4）单击“创建刀具”图标，弹出“创建刀具”对话框，设置类型为drill、刀具子类型为DRILLING_TOOL、名称为DR5。

5）单击“应用”按钮，弹出“钻刀”对话框，将直径数值更改为5，其余数值采用默认，单击“确定”按钮，完成直径为5mm的钻头创建。

步骤三 创建几何体

1）在下拉菜单条中，单击“开始”→“所有应用模块”→“注塑模向导”，单击“注塑模工具”图标。在弹出的“注塑模工具”对话框中，单击“创建方块”图标。

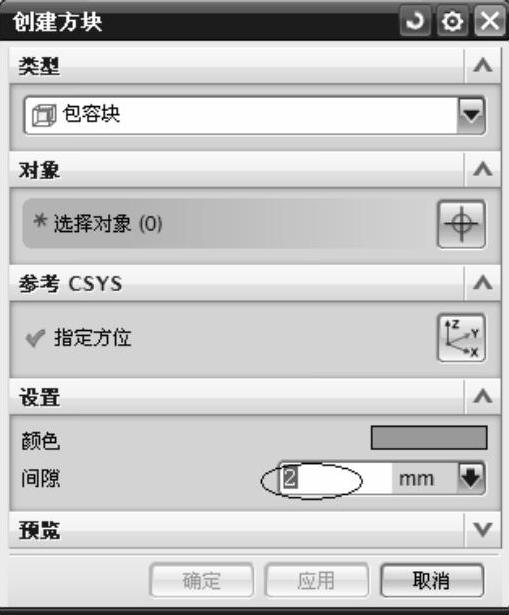

2）在弹出的“创建方块”对话框中，将类型设置为包容块，将设置下面的间隙设置为2，如图4-2所示。

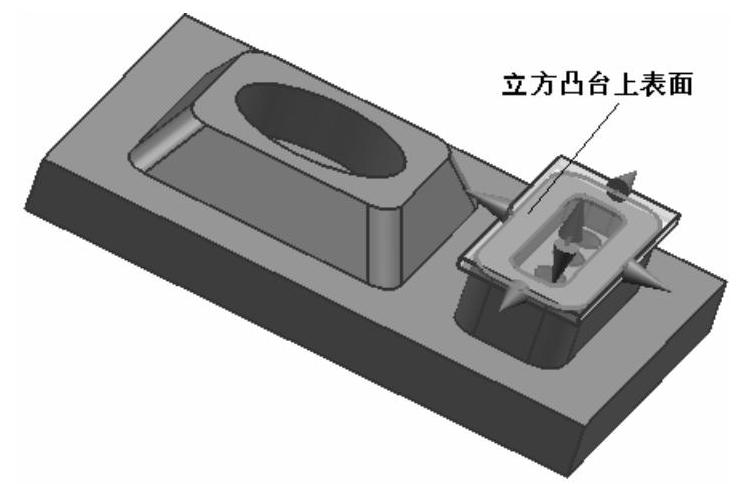

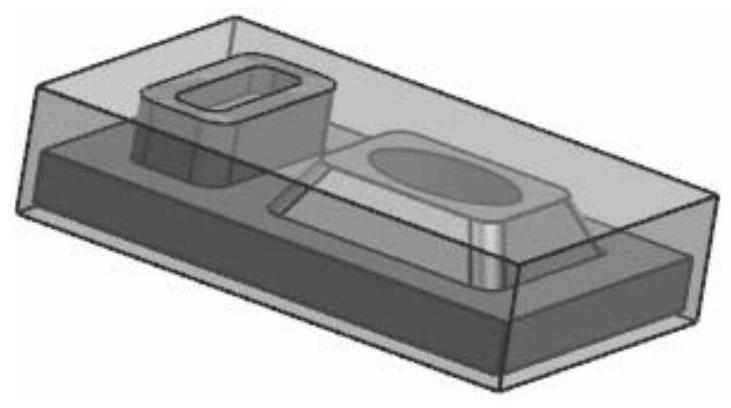

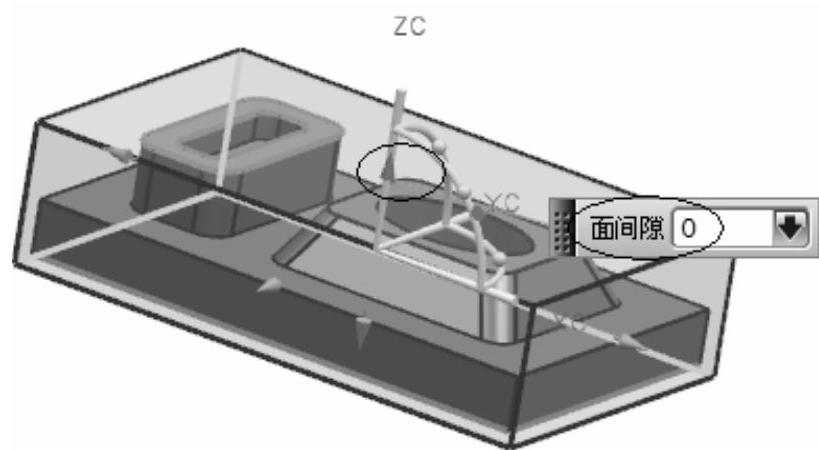

3）选取图4-3所示零件上表面和图4-4所示零件的下表面。双击向上的粗箭头，屏幕出现面间隙输入框，将框中的数值更改为0，如图4-5所示。单击“确定”按钮，包容零件的立方块就创建完成了。

图4-2

图4-3

(www.daowen.com)

图4-4

图4-5

4）关闭“注塑模工具”对话框，在下拉菜单条中，单击“开始”→“所有应用模块”→“注塑模向导”，关闭“注塑模向导”工具栏。

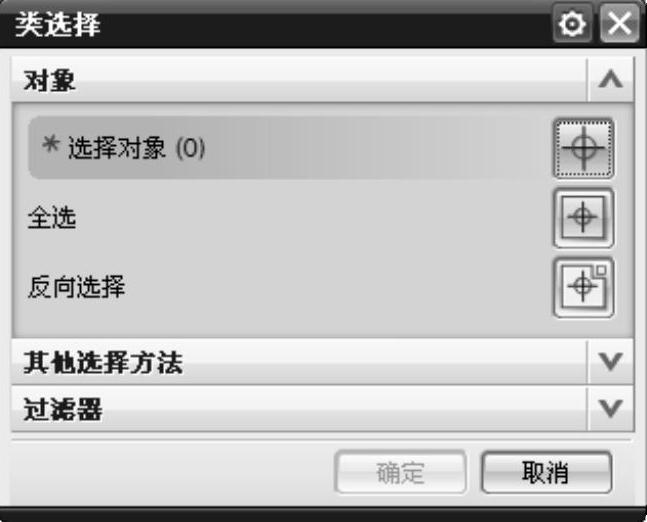

5）在下拉菜单条中，单击“编辑”→“对象显示”，出现图4-6所示的“类选择”对话框，选取刚创建的立方块，单击“确定”按钮，弹出“编辑对象显示”对话框，将透明度游标拖到60的位置，如图4-7所示。单击“确定”按钮，此时屏幕的图形如图4-8所示。

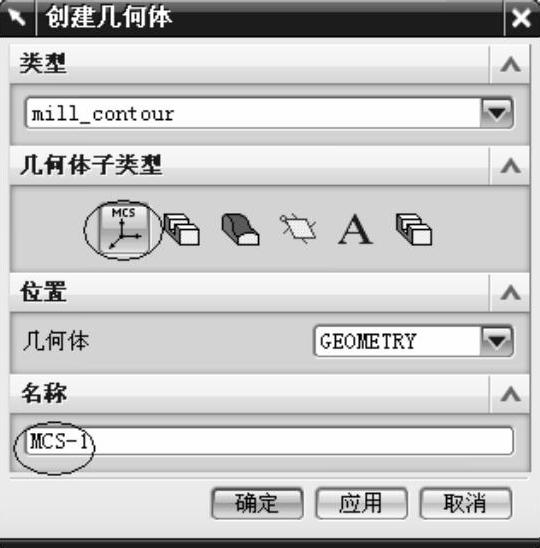

6）单击“创建几何体”图标，弹出“创建几何体”对话框，单击几何体子类型下的“MCS”图标，几何体设置为GEOMETRY，名称设置为MCS-1，如图4-9所示，单击“应用”按钮。

图4-6

图4-7

图4-8

图4-9

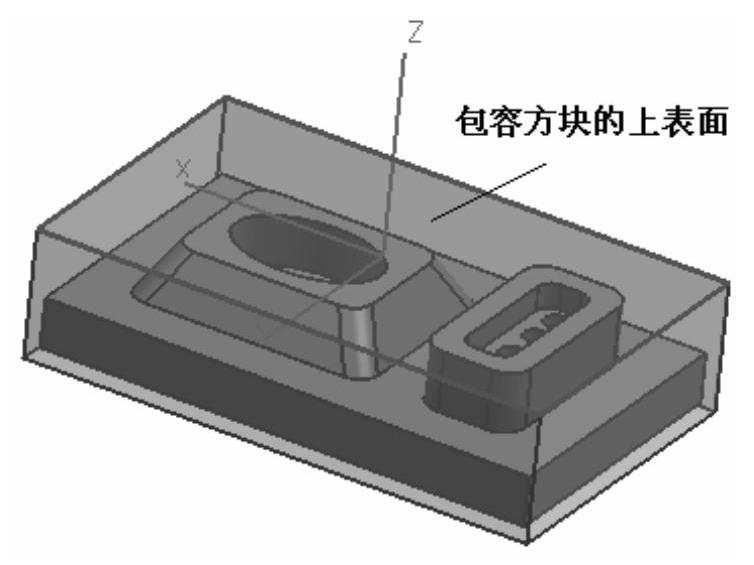

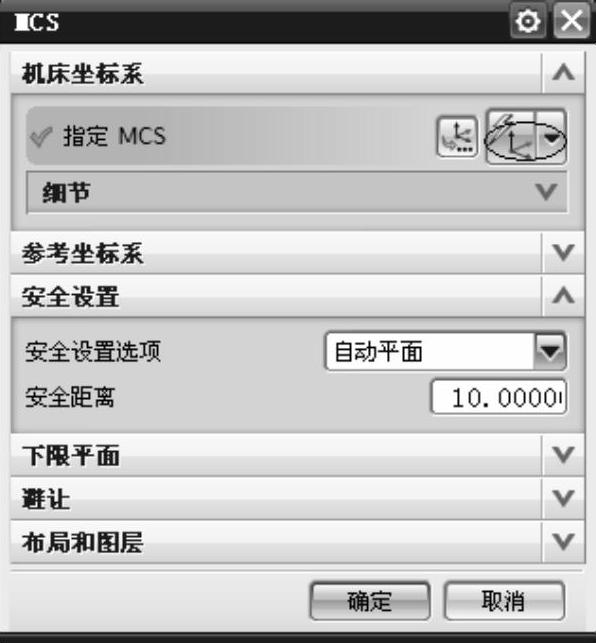

7）在弹出的“MCS”对话框中，选择指定MCS下拉框中的“自动判断”，如图4-10所示。选取图4-11所示的方块上表面，依次单击“确定”和“取消”按钮，名称为MCS-1的加工坐标系创建完成。

图4-10

图4-11
