UG三维曲面加工命令近20种，有非常多的加工方法来完成三维曲面零件的数控加工。UG三维曲面加工操作命令具体如图3-4所示。对于一般三维曲面零件的加工，实际上只要熟练掌握UG中的4～5个操作命令就可以实现零件的快速自动编程，如图3-4所示的型腔挖槽加工命令、等高加工命令、定轴区域铣加工命令、清根加工命令和曲面刻字命令。

1）型腔挖槽加工命令（CAVITY_MILL）是图3-4所示的第一行第1个图标，该操作命令可完成粗加工单个或多个型腔，可沿任意类似型腔的形状进行去除大余量的粗加工，对非常复杂的形状产生刀具运动轨迹，确定走刀方式。

2）等高加工命令（ZLEVEL_PROFILE）是图3-4所示的第一行第5个图标，该操作命令可完成锥度面或曲面的半精加工和精加工。该命令加工曲面的精度和表面质量完全是依赖于“全局每刀深度”参数，该参数设置得越小，加工表面质量越好，但加工时间越长。

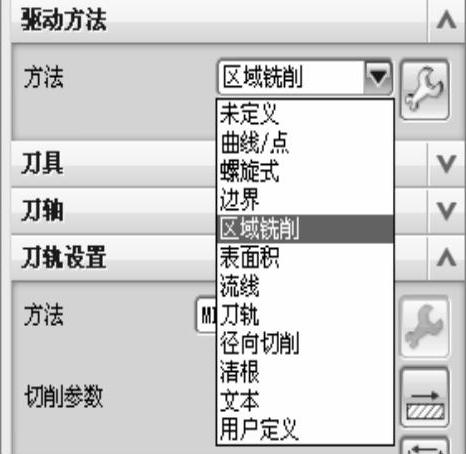

3）定轴区域铣加工命令（CONTOUR_AREA）是图3-4所示的第二行第2个图标，该操作命令可完成绝大多数复杂曲面的半精加工和精加工，功能非常强大。有多种驱动方法和走刀方式可供选择，如边界切削、螺旋式切削及用户定义方式切削等，如图3-5所示。在边界驱动方式中，又可选择同心圆和放射状走刀等多种走刀方式，提供逆铣、顺铣控制以及螺旋进刀方式。

4）清根加工命令（FLOWCUT_SINGLE）是图3-4所示的第三行第1个图标，该操作命令可自动找出待加工零件上满足“双相切条件”的区域，一般情况下这些区域正好就是型腔中的根区和拐角。用户可直接选定加工刀具，UG/Flow Cut模块将自动计算对应于此刀具的“双相切条件”区域并将其作为驱动几何，自动生成一次或多次走刀的清根程序。当出现复杂的型芯或型腔加工时，该模块可减少精加工或半精加工的工作量。

5）曲面刻字命令（CONTOUR_TEXT）是图3-4所示的第三行第6个图标，该操作命令可实现在曲面上进行刻字加工。(www.daowen.com)

图3-4

图3-5
