打开本书配套光盘\Source\ch02\03的平面印章模型文件，在下拉菜单条中，单击“开始”→“加工”，打开“加工环境”对话框，直接单击“确定”按钮，进入到数控加工界面。

步骤一 创建程序组

1）单击“创建程序”图标，弹出“创建程序”对话框，设置类型为mill_planar、程序为NC_PROGRAM、名称为1。

2）依次单击“应用”和“确定”按钮，完成名称为1的程序创建。

3）按照上述操作方法，依次创建名称为2、3、4、5、6的程序。

步骤二 创建刀具组

1）单击“创建刀具”图标，弹出“创建刀具”对话框，设置类型为mill_planar、刀具子类型为MILL、名称为D1。

2）单击“应用”按钮，弹出“铣刀-5参数”对话框，将直径数值更改为1，其余数值采用默认，单击“确定”按钮，完成直径为1mm的平铣刀创建。

3）按照上述操作方法，完成名称为D2（直径为2mm）、D8（直径为8mm）的平铣刀创建。

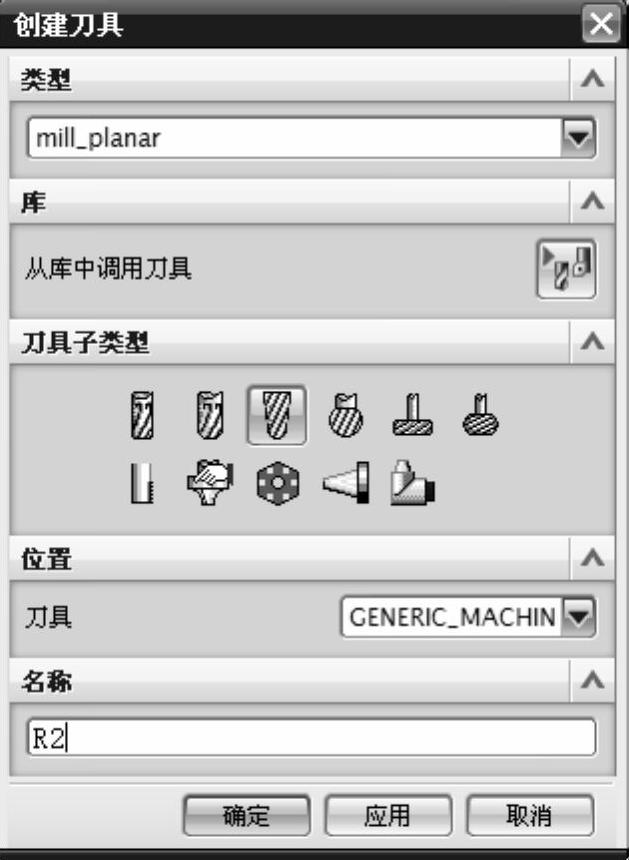

4）单击“创建刀具”图标，弹出“创建刀具”对话框，设置类型为mill_planar、刀具子类型为BALL_MILL、名称为R2，如图2-83所示。

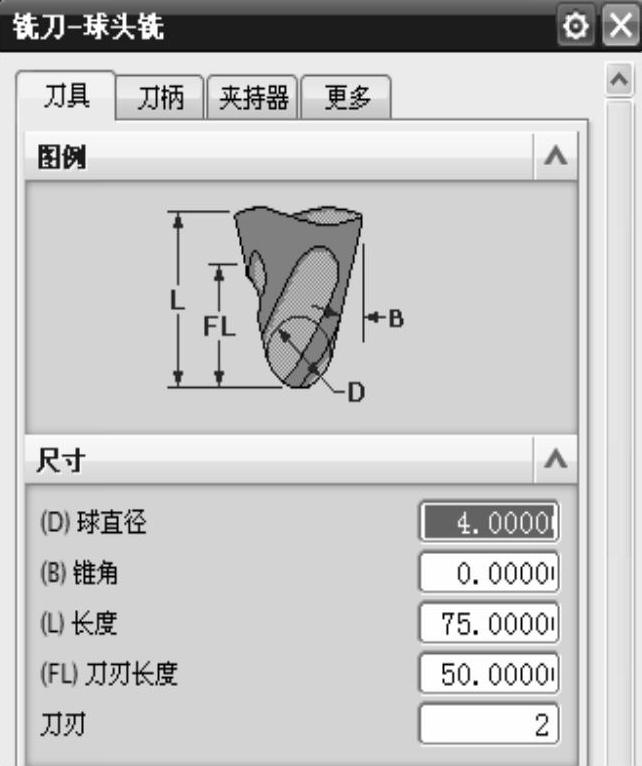

5）单击“应用”按钮，弹出“铣刀-球头铣”对话框，将球直径数值更改为4.0000，其余数值采用默认，如图2-84所示。单击“确定”按钮，完成直径为4mm的球头铣刀创建，单击“取消”按钮。

(www.daowen.com)

图2-83

图2-84

步骤三 创建几何体

1）单击“工序导航器”图标，在“工序导航器”的空白处单击鼠标右键，弹出右键菜单，单击“几何视图”菜单。

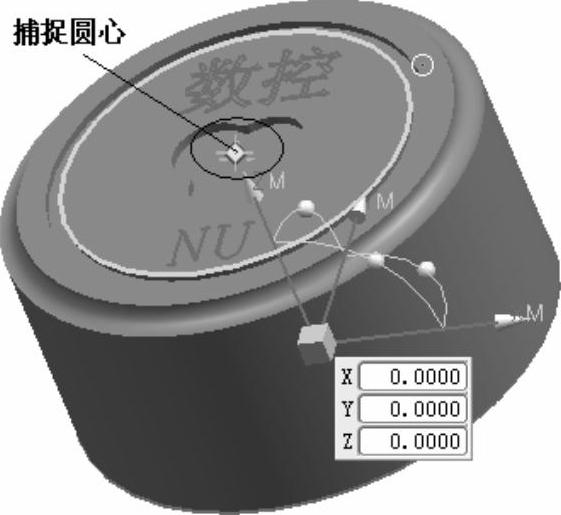

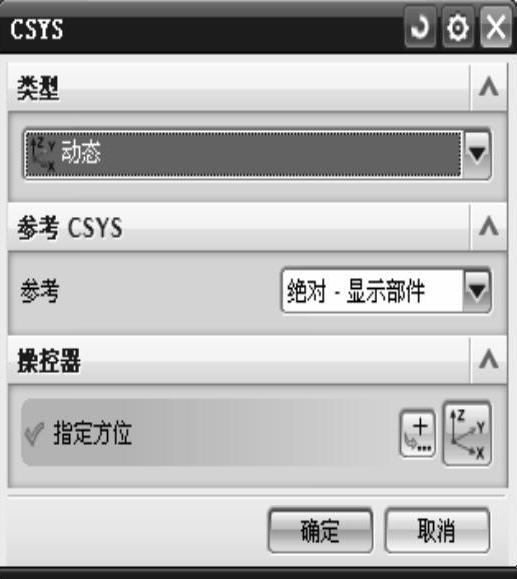

2）双击“工序导航器”中的MCS_MILL图标，弹出“Mill Orient”对话框，单击“CSYS对话框”图标，在“CSYS”对话框中，将类型设置为动态，如图2-85所示。捕捉平面印章零件上表面任何一个圆的中心点，如图2-86所示，连续两次单击“确定”按钮，到此就完成了加工坐标系的创建，该加工坐标系原点位于零件上表面的中心点。

3）双击“工序导航器”中的WORKPIECE图标，弹出“铣削几何体”对话框，单击“指定部件”图标，选取平面印章零件实体，连续两次单击“确定”按钮，完成铣削几何体的创建。

图2-85

图2-86
