计算机辅助制造的目的是生成数控机床控制器所能识别的代码源程序。这些源程序控制着数控机床一切的运动和操作行为，也就是说，要想实现一个零件的完整加工，数控机床的控制器必须执行这些代码源程序。使用自动编程软件生成的刀位文件必须经过后处理操作才能输出代码源程序，即NC文件。后处理时必须要掌握两个原则：一是使用同一把刀具的操作才能一起进行后处理输出NC程序，如果使用不同刀具的操作则必须分开来后处理；二是后处理时必须选择相应的后处理器，使用三轴数控机床加工必须选择三轴后处理器，如果使用多轴数控机床加工的则必须选择多轴后处理器。下面演示程序1的后处理过程，其他程序的后处理过程相同。

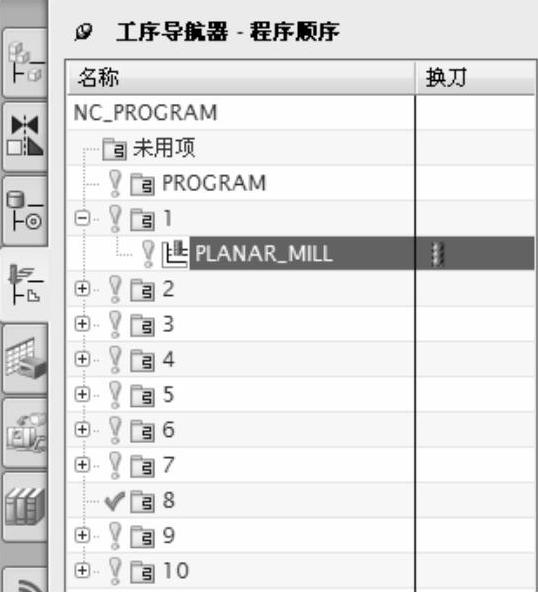

1）将加工导航器转换到“程序视图”，选择程序1下的PLANAR_MILL操作，如图2-41所示。

2）在操作名称位置处单击鼠标右键（即在蓝色区域处单击鼠标右键），弹出右键菜单，单击“后处理”项，如图2-42所示。

图2-41

图2-42

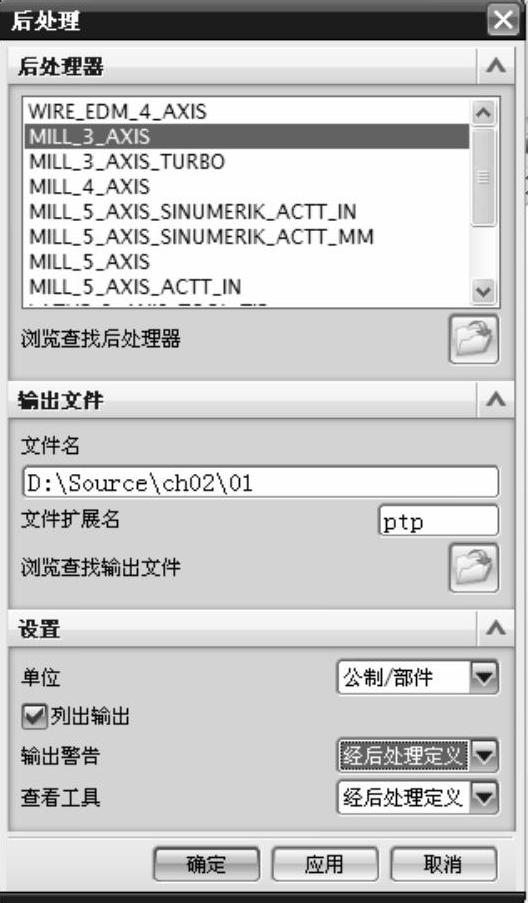

3）弹出“后处理”对话框，在该对话框中选择“MILL_3_AXIS”后处理器，设置单位为公制/部件，如图2-43所示。(www.daowen.com)

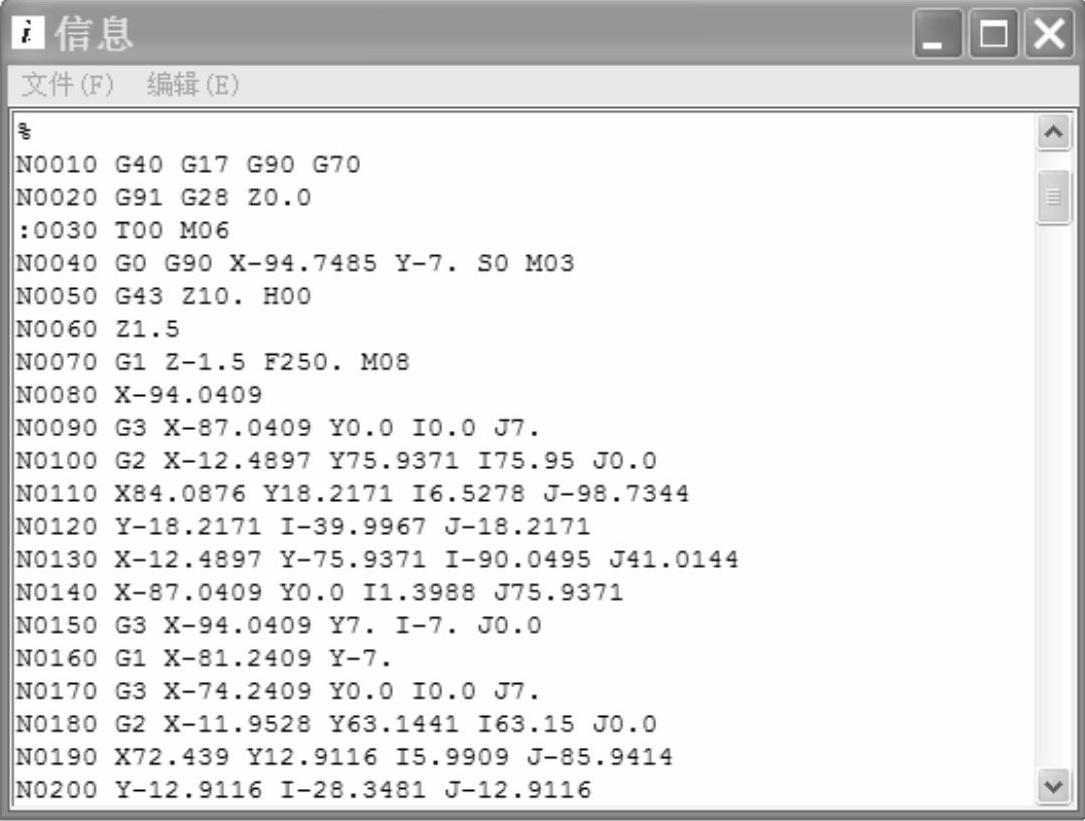

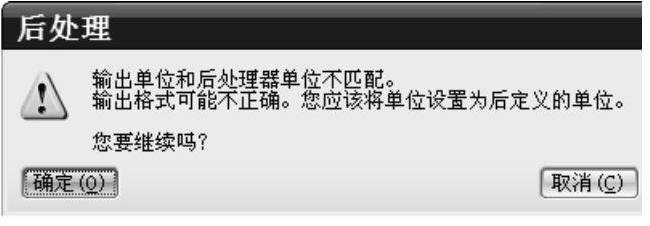

4）单击“确定”按钮，弹出一个提示对话框，如图2-44所示，继续单击“确定”按钮，屏幕出现了后处理获得的数控代码，如图2-45所示。

图2-43

图2-44

图2-45
