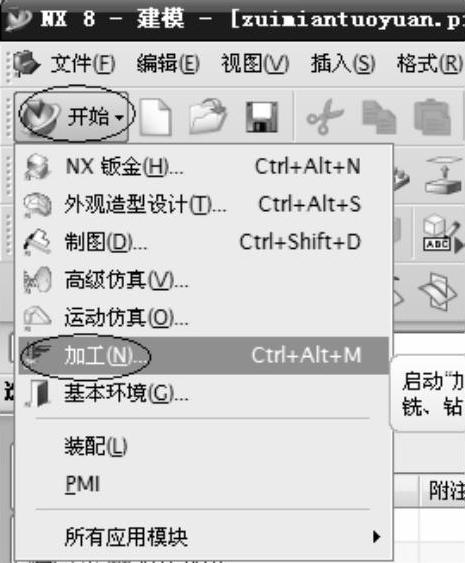

UG NX 8.0数控加工操作主体界面如图1-9所示，主要有5个部分：1——刀轨生成与模拟图标；2——后处理图标；3——程序创建图标；4——加工操作导航器区；5——零件实体区域。要进入到UG NX 8.0数控加工操作主体界面，需要执行菜单命令“开始”→“加工”，如图1-10所示。

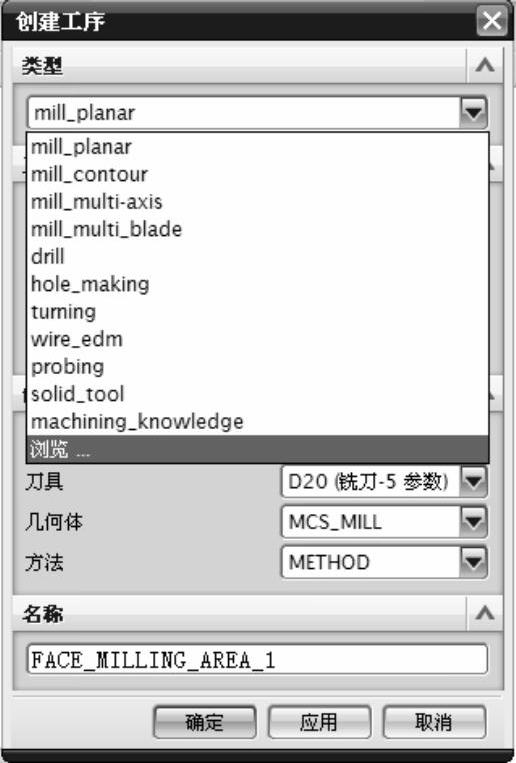

UG NX 8.0生成数控程序的操作图标是其数控编程部分最核心的部分，所有零件的加工编程都需要依靠该部分的操作来完成。单击图1-9第3区域所标示的“创建操作”图标，即可进入“创建操作”对话框。该对话框可实现平面铣编程、曲面铣编程、刻字加工编程、多轴铣编程、孔加工编程、车加工编程、线切割加工编程等多种类型的数控编程，具体如图1-11所示。其中，mill_planar是创建平面铣编程模块；mill_contour是创建三维曲面铣编程模块；mill_multi_axis是多轴铣编程模块；drill是孔加工编程模块；turning是车加工编程模块；wire_edm是线切割编程模块。

图1-9

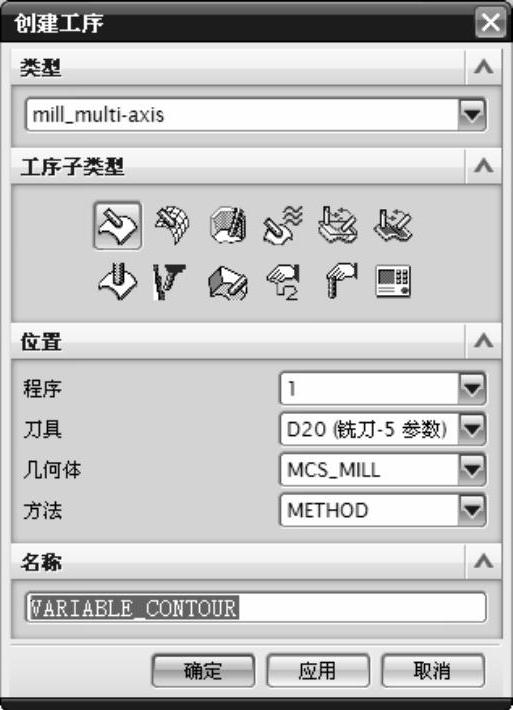

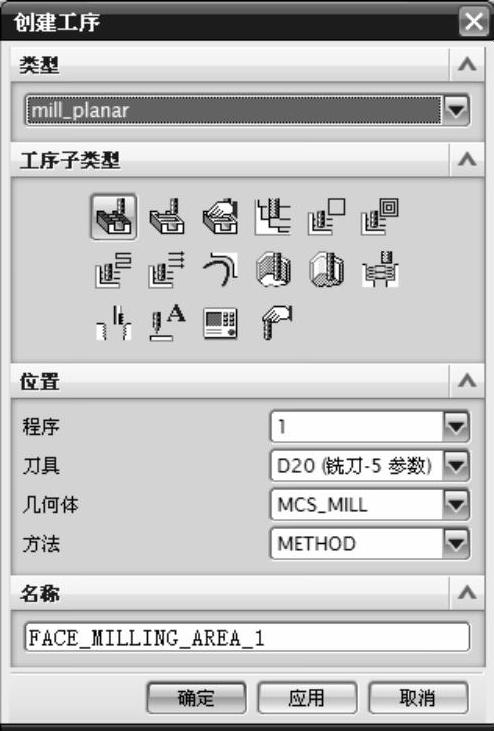

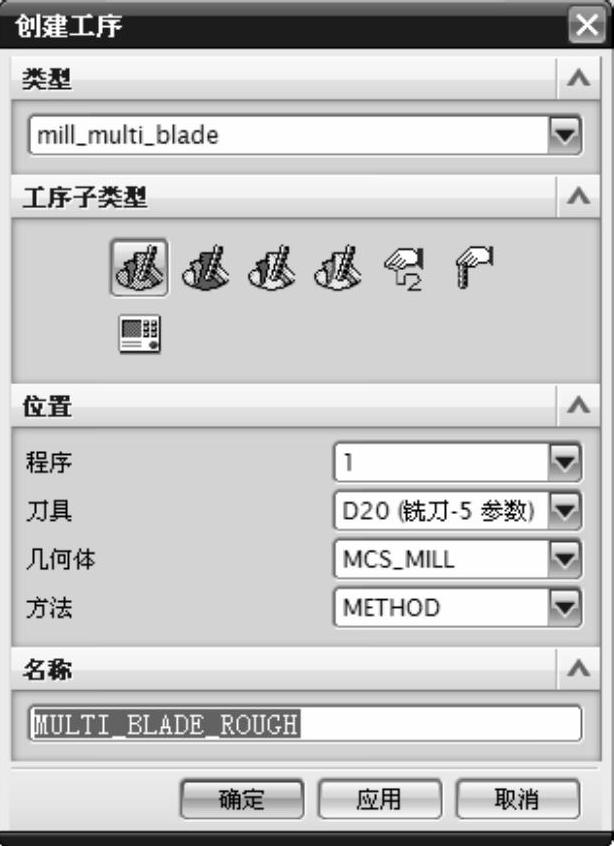

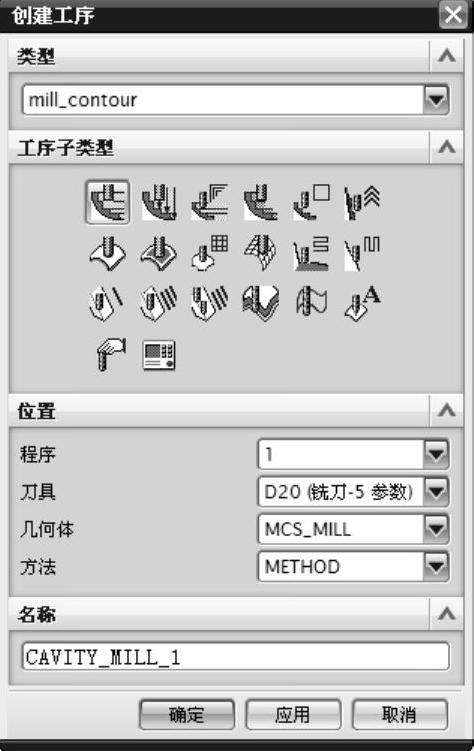

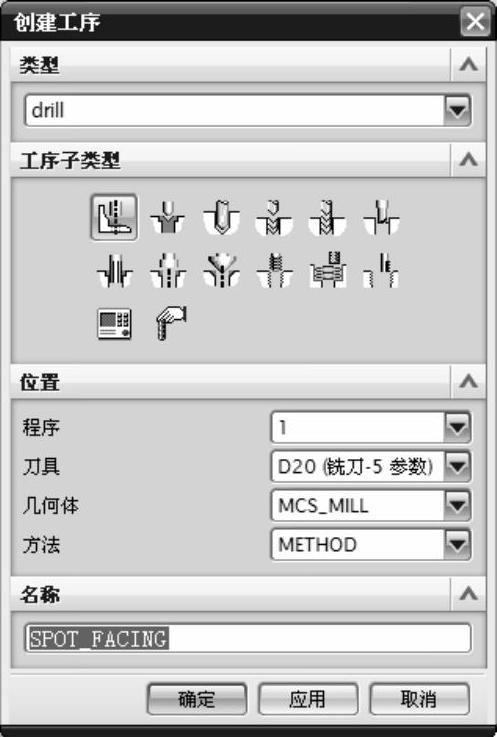

UG NX 8.0常用操作主要有平面铣编程模块（mill_planar），其操作界面如图1-12所示；三维曲面铣编程模块（mill_contour），其操作界面如图1-13所示；多轴铣编程模块（mill_multi_axis），其操作界面如图1-14所示；孔加工编程模块（drill），其操作界面如图1-15所示；叶轮五轴加工编程模块（mill_multi_blade），其操作界面如图1-16所示。

图1-10

图1-11

图1-12

图1-13

图1-14

图1-15

UG NX 8.0操作导航器功能强大，使用方便，可显示4种视图，包括程序顺序视图、机床视图、几何体视图和加工方法视图。显示哪种视图可通过在操作导航器空白的地方单击鼠标右键，然后执行相应的右键菜单项即可，具体如图1-17所示。(www.daowen.com)

图1-16

图1-17

1.程序顺序视图

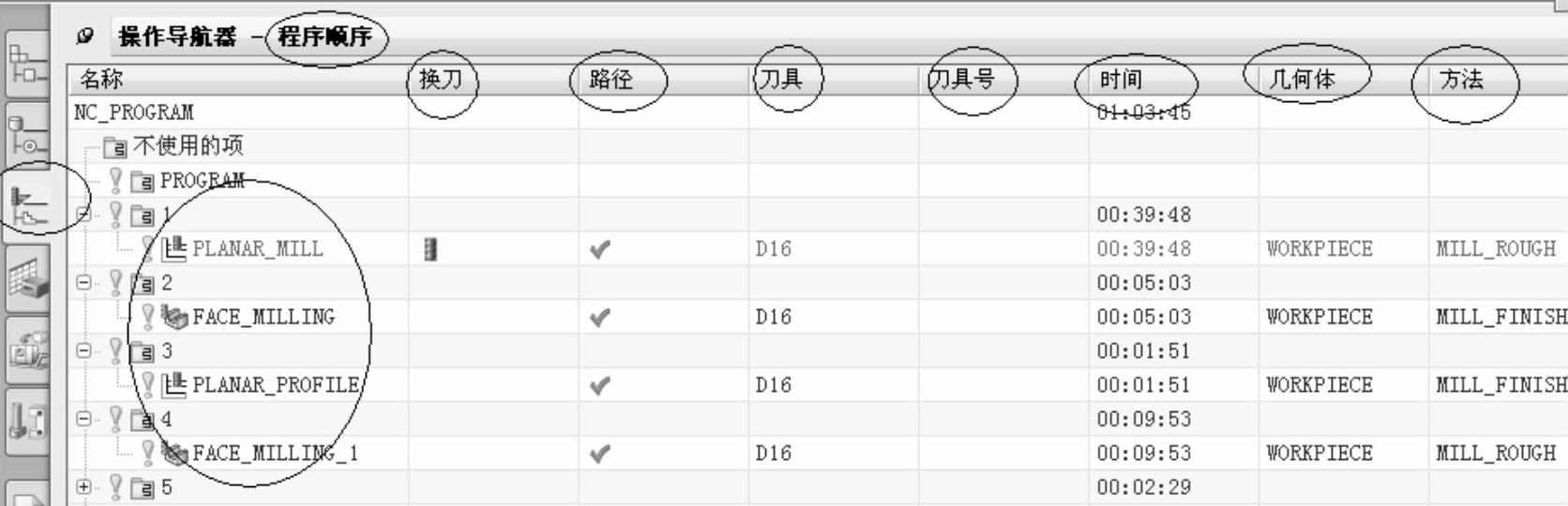

此视图按加工顺序显示了零件的所有操作，每个操作所属的程序组，在每个操作名称后面显示了该操作的信息。是否过切，刀轨是否生成；使用的刀具及刀具号名称；几何体和加工方法的名称，如图1-18所示。在该视图中，读者可以根据创建时间对设置中的所有操作进行分组，还可以更改、检查操作顺序。如果需要更改操作的顺序，只需要拖放相应的操作即可。

图1-18

2.机床视图

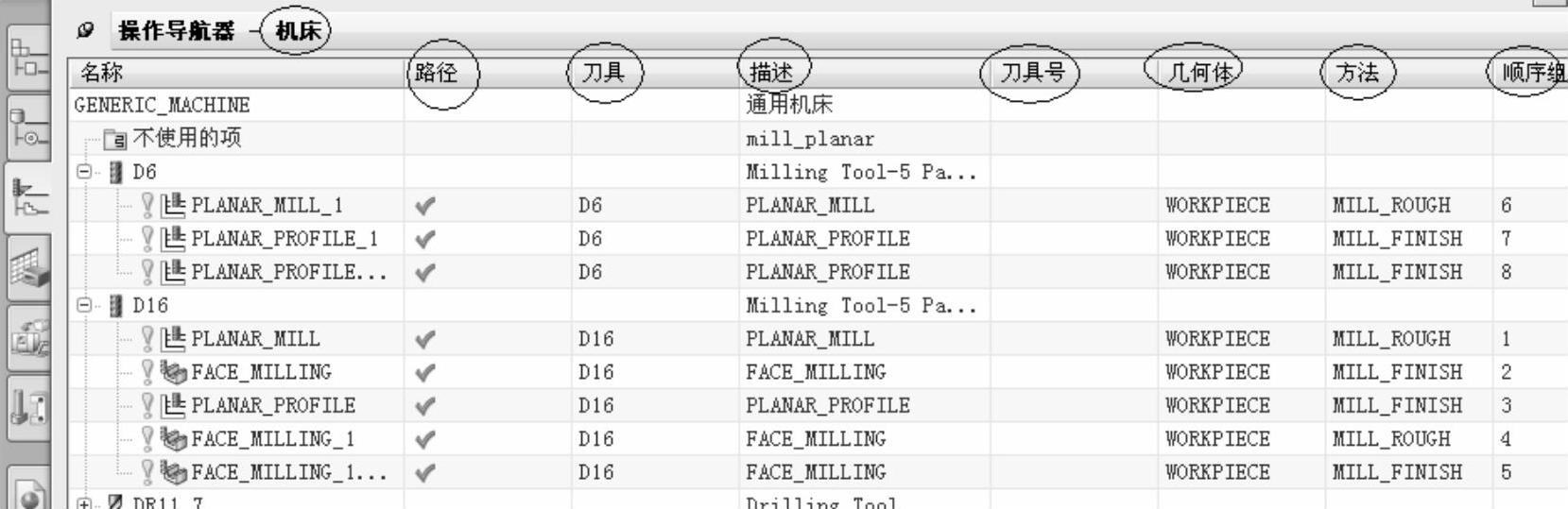

此视图显示了加工零件使用的机床类型、各种刀具以及所用的刀具名称，在刀具的操作名称后面显示了该操作的信息，如图1-19所示。在机床视图中，显示刀具是否实际用于NC程序的状态。如果使用了某个刀具，则使用该刀具的操作将在该刀具下列出；否则，该刀具下不会出现该操作。

图1-19

3.几何体视图

此视图显示了程序所属的坐标系及几何体，在程序名称后面显示了该操作的信息。在该视图中，根据几何体组对部件中的所有操作进行分组，从而使得用户很容易地找到所需的几何信息，如加工工件、毛坯、加工坐标系等，并根据需要进行编辑。

4.加工方法视图

此视图显示了零件的加工方法，包括粗加工、半精加工和精加工。该视图中一般还包括进给速度和进给率、刀轨显示颜色、加工余量、尺寸公差、刀具显示状态等。
