1.碳素工具钢中的石墨碳

钢材退火时，由于加热温度过高、加热时间较长及冷却缓慢等原因，使钢中出现片状珠光体、网状碳化物并析出石墨碳。T12A钢中的石墨碳如图7-49所示。这种钢材不能制作工模具和刃具。

2.碳素工具钢的片状珠光体

碳素工具钢退火时，由于加热温度过高和冷却速度不当形成大片状珠光体。该组织在淬火加热时极易过热和变形。图7-50所示为T12A钢的片状珠光体。

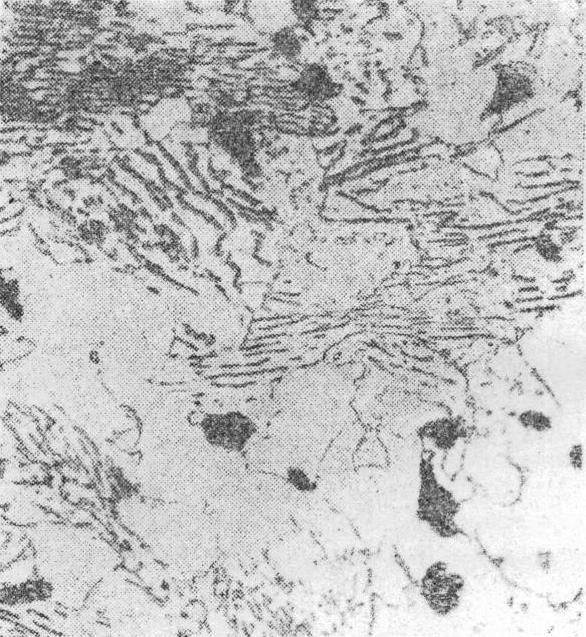

图7-49 T12A钢中的石墨碳500×

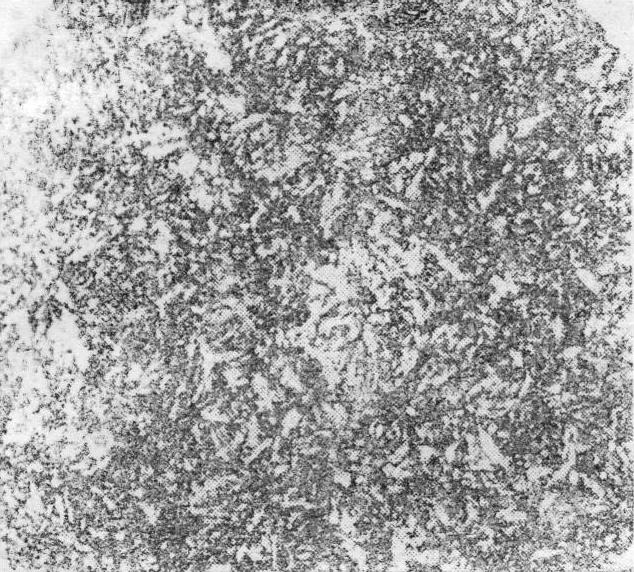

图7-50 T12A钢的片状珠光体500×

3.合金工具钢中的网状碳化物

合金工具钢退火时，由于加热温度过高和冷却速度过慢，使碳化物沿晶界析出形成连续网状。9SiCr钢中的网状碳化物如图7-51所示。在正常淬火加热时，网状碳化物不能被消除，且韧性降低。

4.合金工具钢中的细片状珠光体

由于钢材或锻件毛坯退火温度低，使珠光体球化不充分，出现细片状珠光体。9SiCr钢细片状珠光体如图7-52所示。(www.daowen.com)

5.非金属夹杂物

非金属夹杂物是炼钢时除渣不干净和浇注过程新带入的缺陷。非金属夹杂物如图7-53所示。非金属夹杂物的存在，破坏金属基体的连续性，降低其强度和造成应力集中。

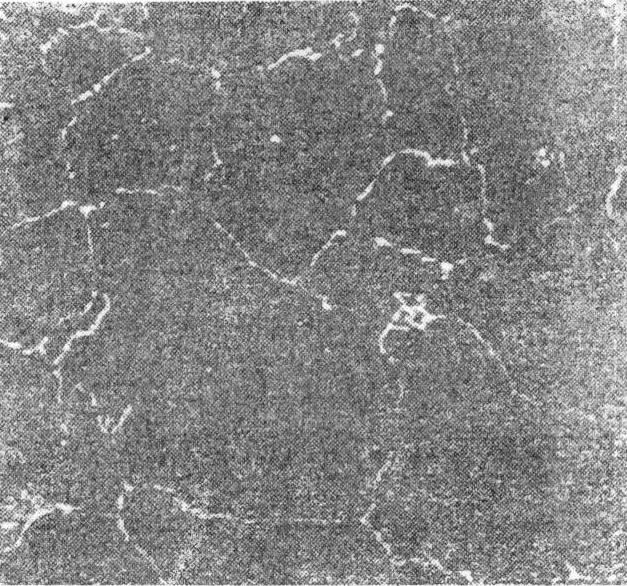

图7-51 9SiCr钢中的网状碳化物500×

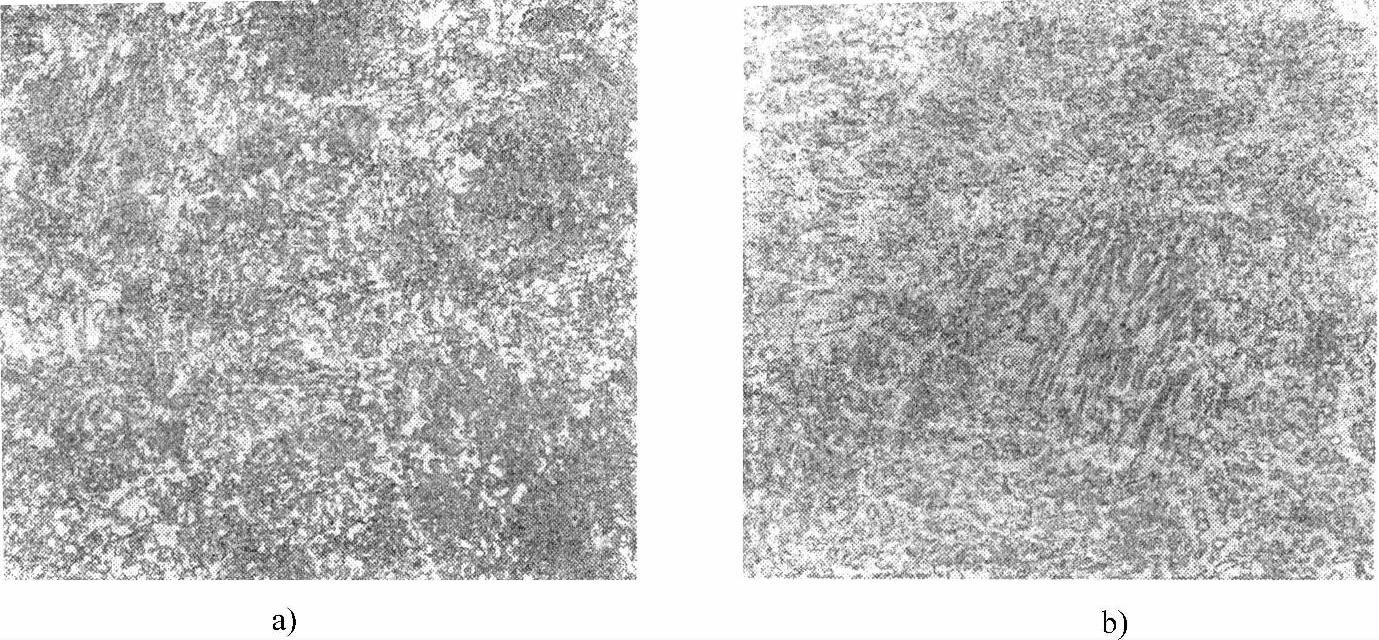

图7-52 9SiCr钢细片状珠光体500×

a）低级别珠光体（加热不足） b）高级别珠光体（加热过热

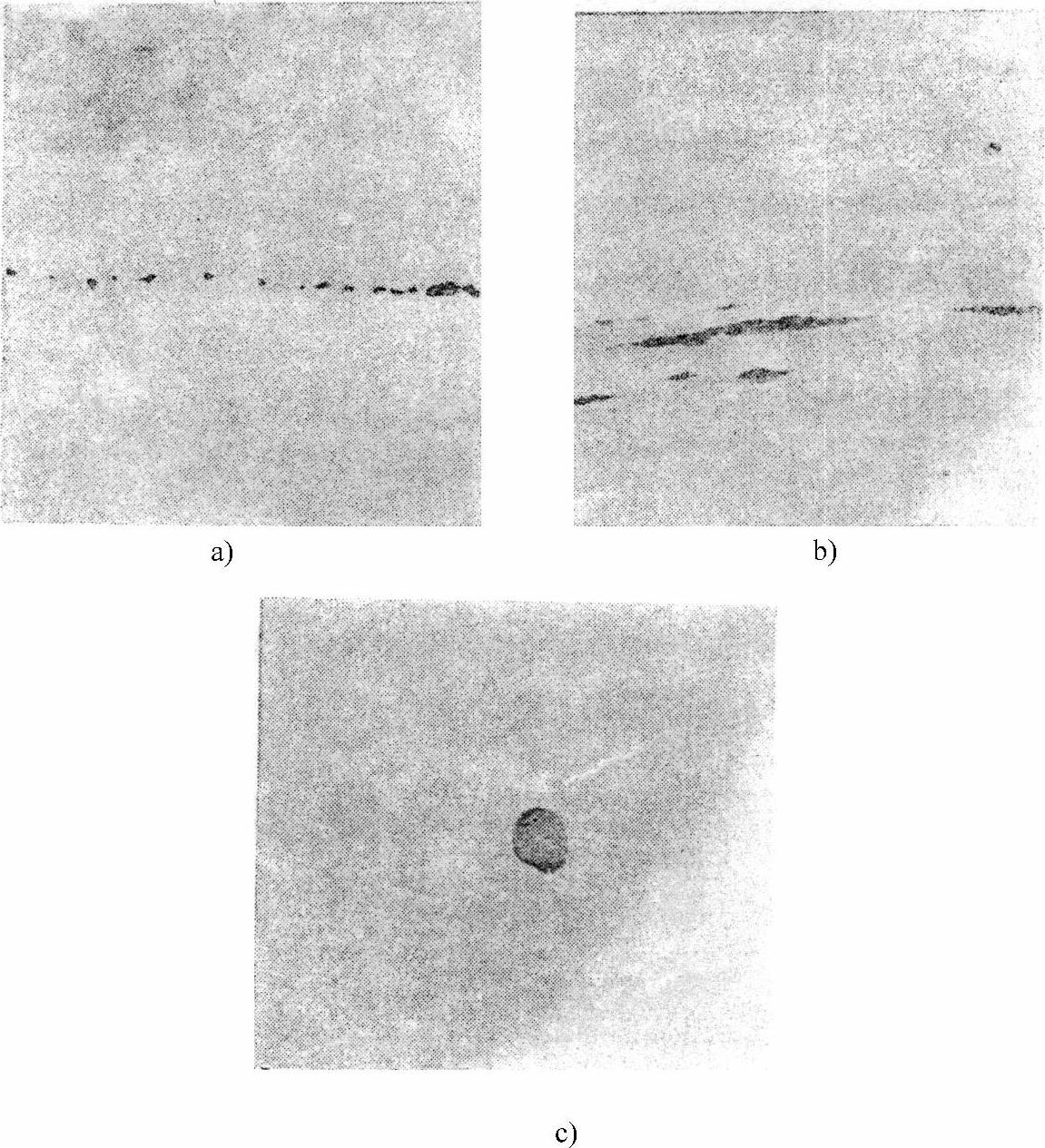

图7-53 非金属夹杂物（未浸蚀）100×

a）氧化物夹杂 b）硫化物夹杂物 c）点状硅酸盐夹杂物
