渗金属层深度及金相组织检测优化方案

1.各种渗金属层的显微组织检测

光学显微镜放大200~800倍条件下检测各种渗金属层的显微组织。表7-34所示为各种渗金属层中的相。

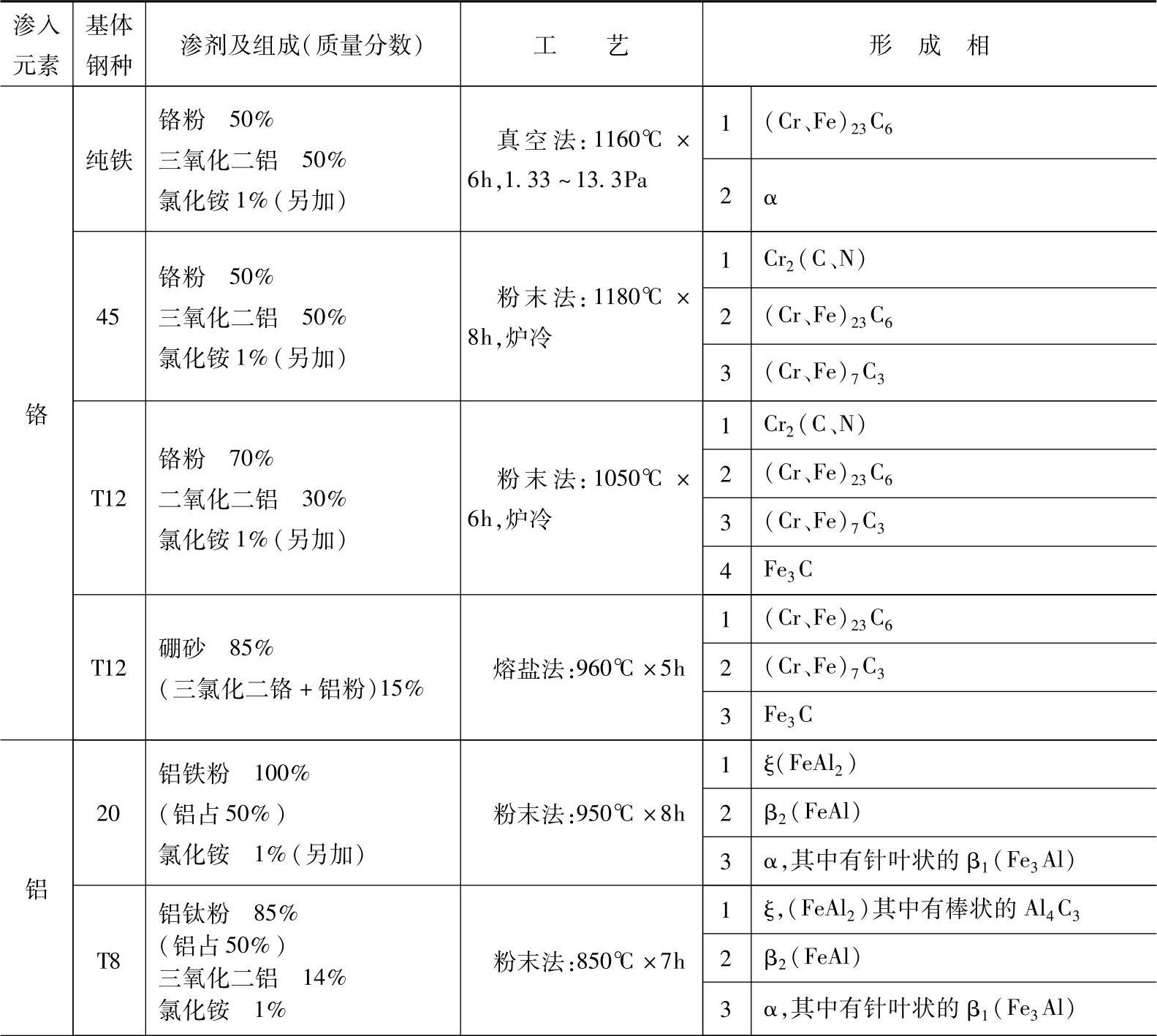

表7-34 各种渗金属层中的相

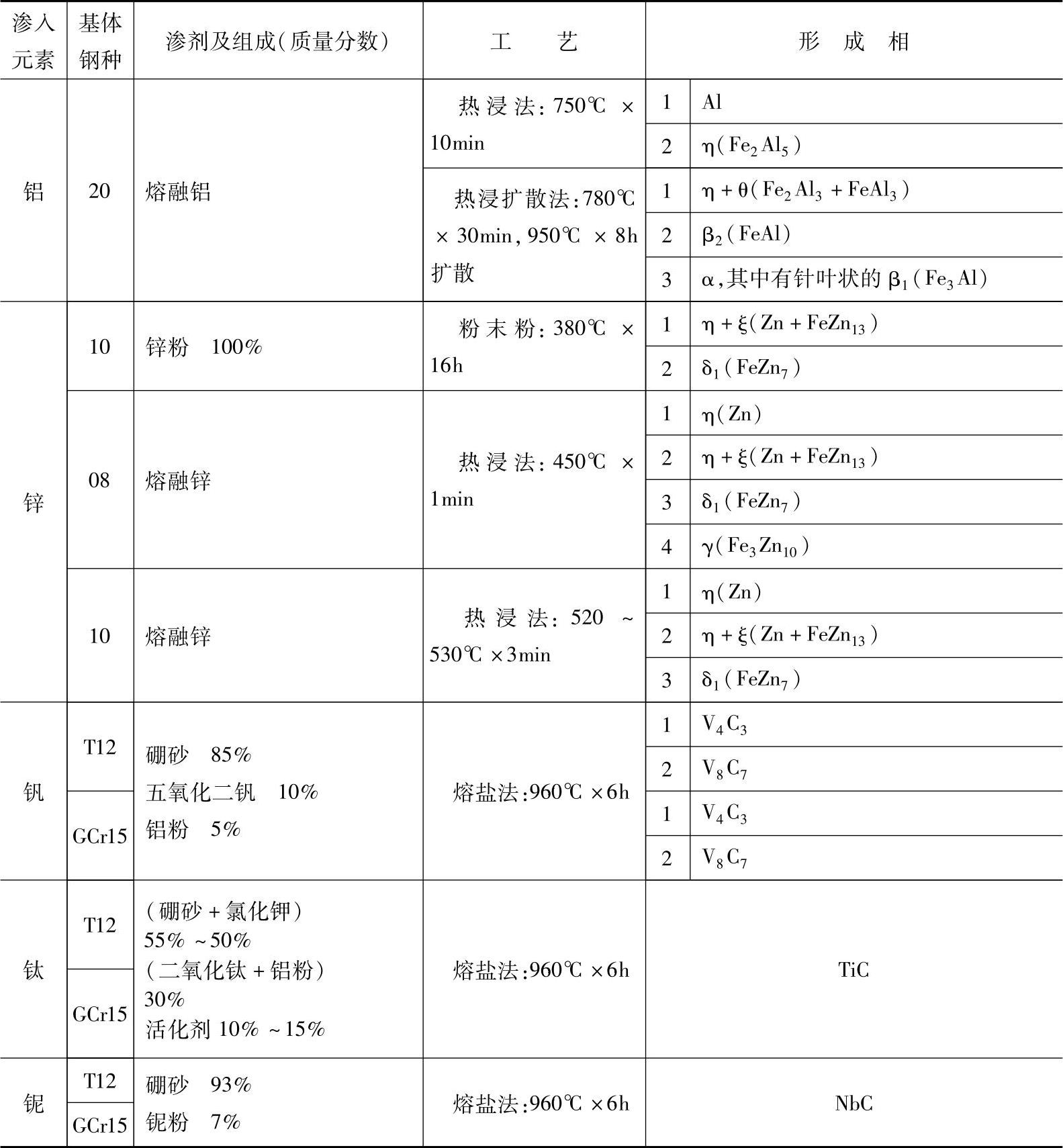

(续)


2.渗金属层深度的检测

在制备好的金相试样上,用带测微目镜的光学显微镜检测。检测放大倍数的选择见表7-35。

表7-35 检测放大倍数的选择


  渗金属层深度的测量方法如下:

1)界面线较平整时可直接测量,测3~5点取其算术平均值。(www.daowen.com)

2)界面线呈波浪状时,按规定将一个视场分为6等份,在5个中间点上测量深度取其算术平均值。

3)界面线呈不连续或极不均匀时,只需测出最大值、最小值,供执行工艺的参考。

4)按GB/T 9790—1988规定检测渗金属层的显微硬度。

5)一般在试样横截面上检测,每个试样取3~5个压痕计算其平均值。

6)当渗层深度<10μm时,允许在渗件的表面检测。试件表面粗糙度Ra≤0.63μm,为去除表面污物可用06号金相砂纸轻磨。

7)根据不同渗层选用的试验力见表7-36。

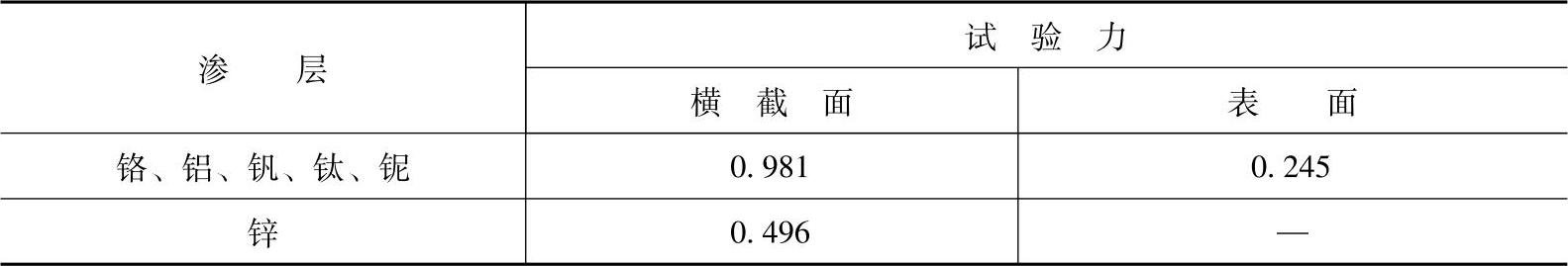

表7-36 根据不同渗层选用的试验力(单位:N


8)渗金属层中各相的显微硬度见表7-37

表7-37 渗金属层中各相的显微硬度
