1.中碳钢表面淬火金相组织检测及评级

1）试样按金相检验规则制备后，在放大400倍的光学显微镜下观察，其组织应100％马氏体。由工件表面到0.50mm处进行马氏体评级。

2）根据JB／T9204—2008的规定，表面淬火组织共分10级，见表7-23。其中1～2级为过热，3～7级为合格，8～10级为加热不足。如果技术要求的硬度下限低于55HRC时，在符合硬度的条件下，允许组织中有少量铁素体存在，3～9级为合格。未经正火或调质的表面淬火件，原则上不检测金相组织。

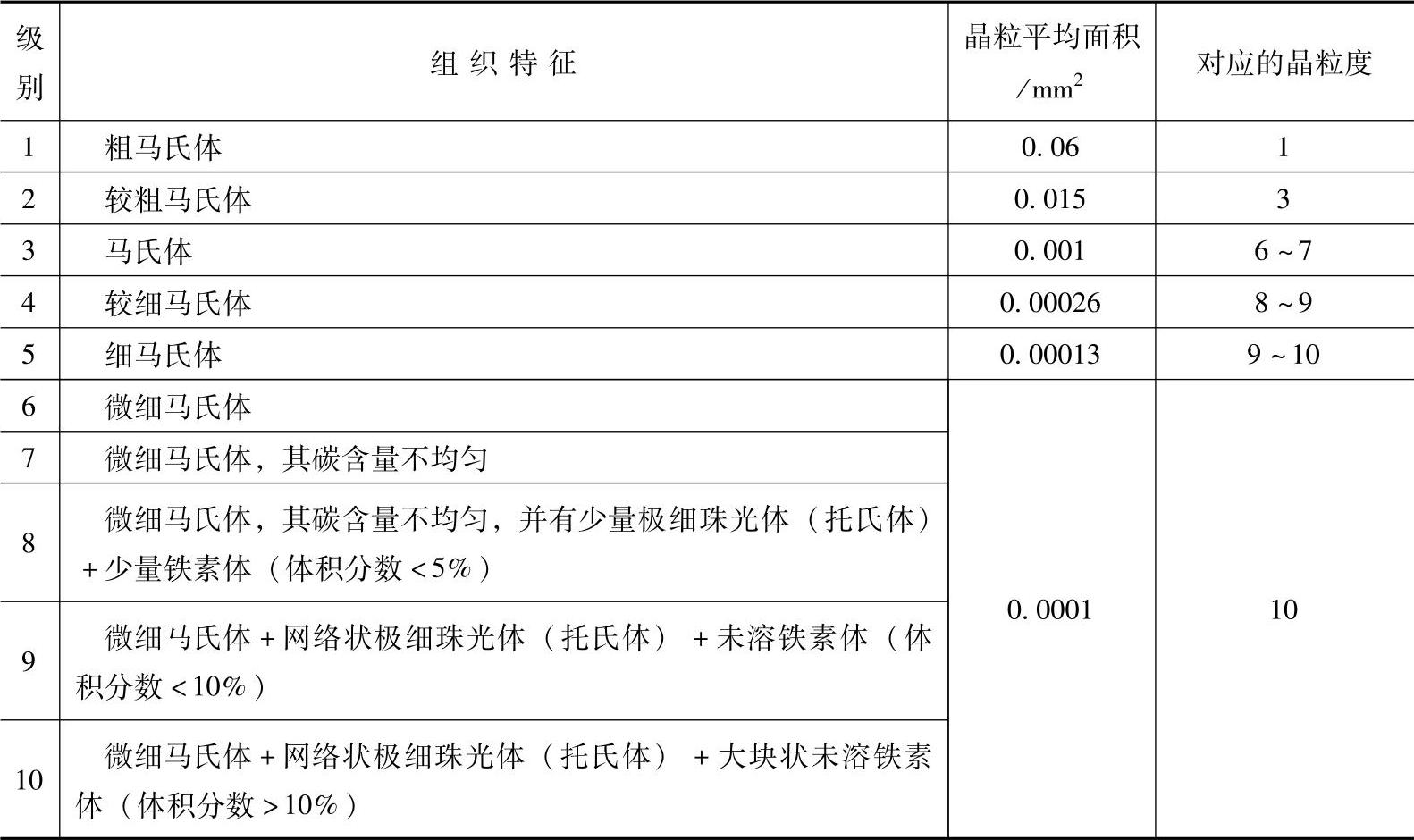

表7-23 表面淬火组织说明

2.珠光体球墨铸铁表面淬火金相组织检测

（1）珠光体球墨铸铁表面淬火的硬化层深度及其检测

1）硬化层深度：从工件硬化层表面测至界限组织（相当于面积分数为20％的珠光体）位置的垂直距离。

2）硬化层深度的检测：在放大100倍的光学显微镜下对照图7-14所示上的黑线进行测量。(www.daowen.com)

（2）珠光体球墨铸铁表面淬火硬化层的金相组织检测

1）取样位置和试样的制备：按工艺规定的位置取样，按金相试样制备规则制备不得改变原有组织状态。

2）硬化层金相组织的评定：按JB／T 9205—2008进行对照评定，见表7-24。其中3～6级合格。有特殊要求时，按有关工艺文件规定执行。

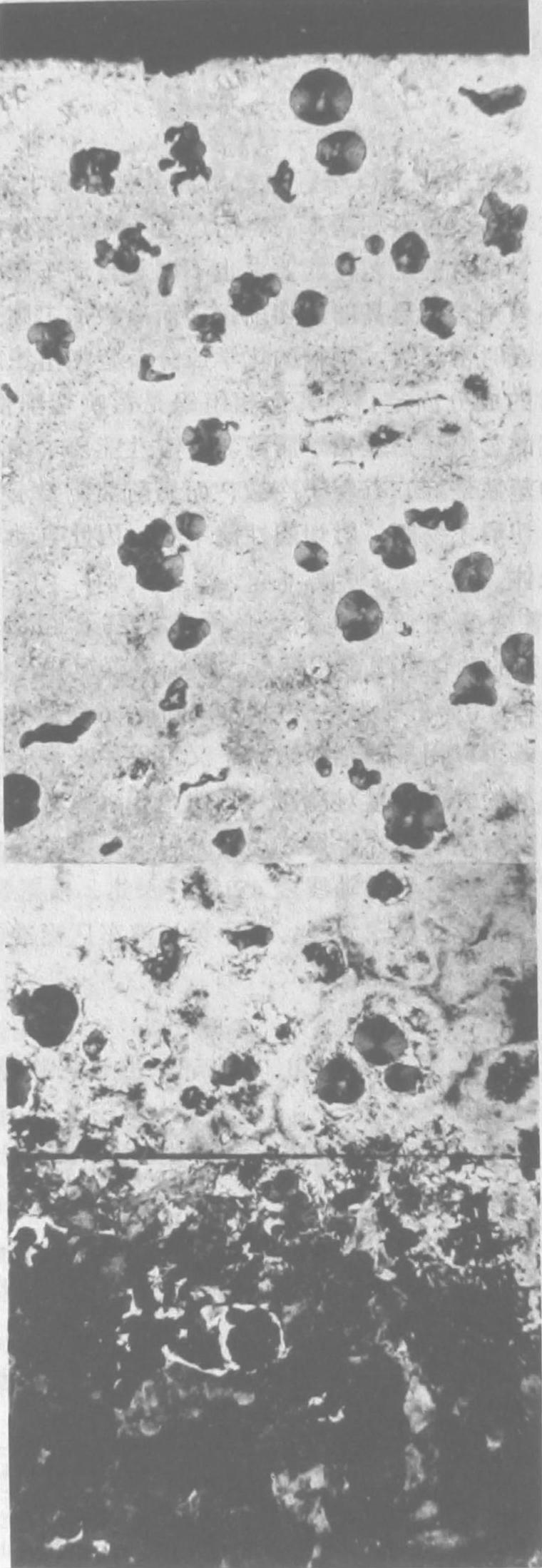

图7-14 珠光体球墨铸铁硬化层深度测量100×

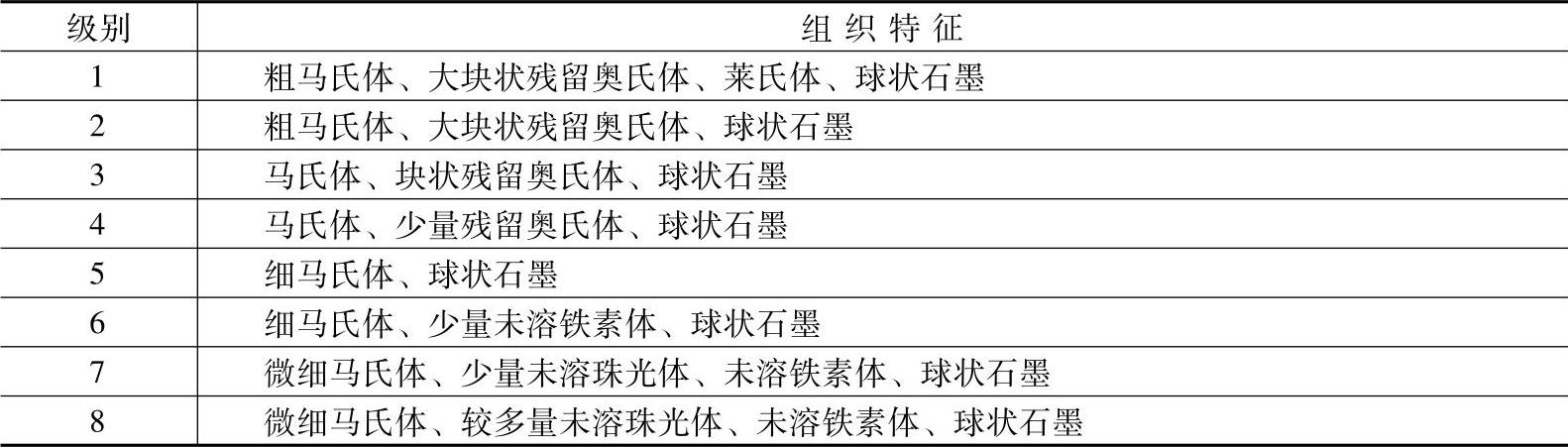

表7-24 珠光体球墨铸铁表面硬化层金相组织评级图说明
