1.硬化层深度检测的取样部位

1)对于一般件，将硬化区划分三等份，在中间区域上取样。取样时不得有回火现象。

2)曲轴、凸轮轴和齿圈等特殊零件表面淬火的硬化层深度检测时，其取样部位按工艺规定执行。

2.硬化层深度检测方法

（1）硬度法检测表面淬火的硬化层深度 采用试验力为9.8N的维氏硬度计，测量工件取样部位横截面上的硬度分布，用以表述硬化层深度。

有效硬化层深度是从工件表面到维氏硬度值等于极限硬度值的垂直距离。按GB／T 5617—2005规定，测得的表面淬火有效硬化层深度是唯一可仲裁的方法。

（2）金相法检测表面淬火的硬化层深度 试样按金相检验规则制备后，在光学显微镜放大100倍的情况下进行检测。(www.daowen.com)

1）经调质后表面淬火的工件，其硬化层深度由表面测到明显有铁素体出现处，且硬化层内不允许有铁素体出现，如图7-12所示的黑线处。

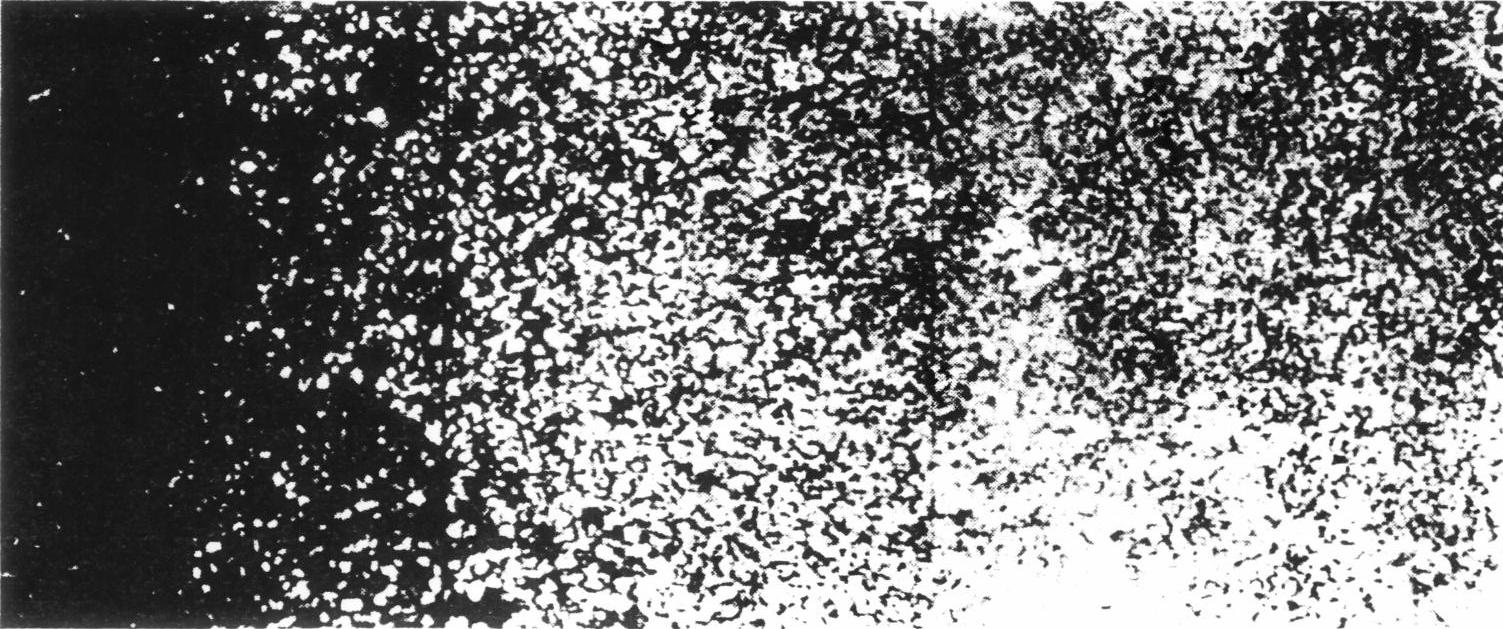

图7-12 调质后表面淬火工件的硬化层测量100×

2）经正火后表面淬火的工件，其硬化层深度由表面测到50％（体积分数）马氏体处。如果该处的铁素体含量大于20％（体积分数）时，则硬化层深度应测到20％（体积分数）铁素体处，如图7-13所示的黑线处。

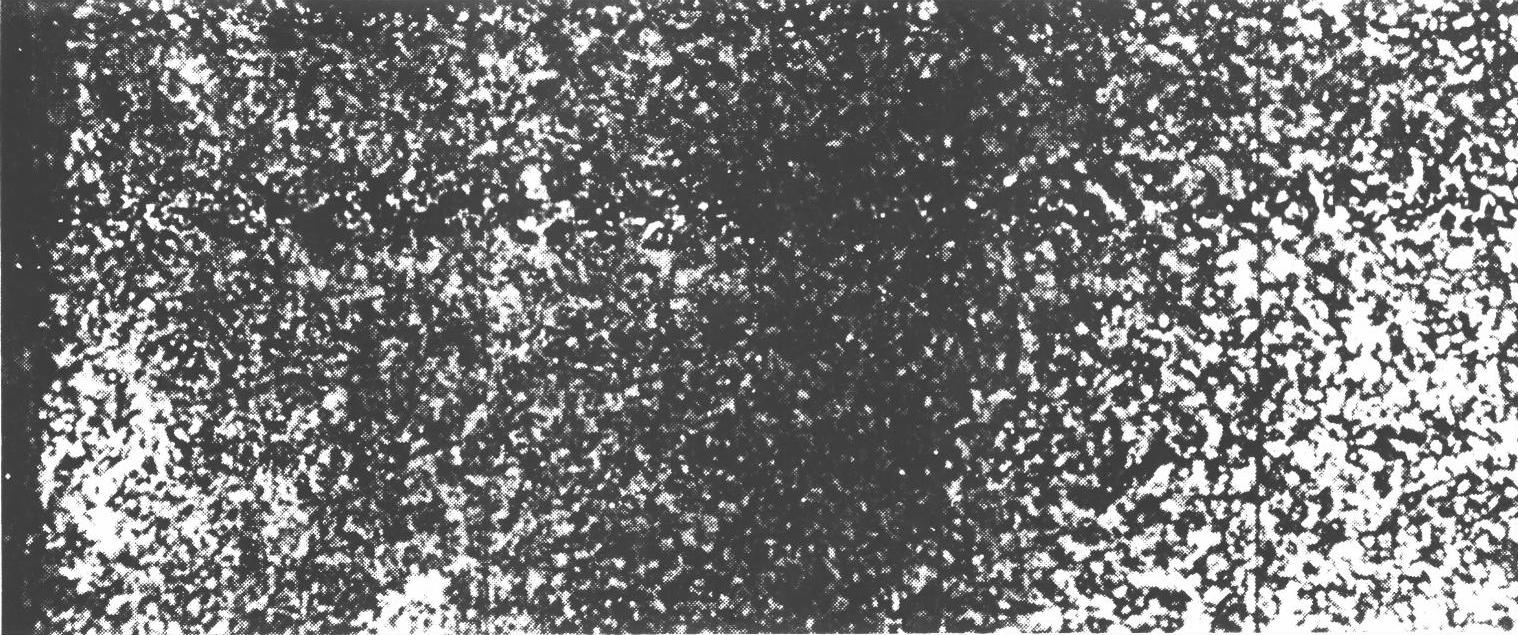

图7-13 正火后表面淬火工件的硬化层测量100×
