1.贝氏体与托氏体金相组织检测
对于一些高碳低合金工具钢和轴承钢来说，当零件有效截面尺寸较大时，等温淬火后仅能在其表面一定深度形成贝氏体，该深度以里将伴生托氏体。例如，在JB／T 1255—2014中规定了GCr15、GCr15SiMn、GCr15SiMo及GCr18Mo钢普通等温淬火后贝氏体和托氏体金相组织评级标准。表7-18所示为轴承零件等温淬火后硬度和组织。图7-8和图7-9分别为典型的贝氏体和托氏体金相组织结构。

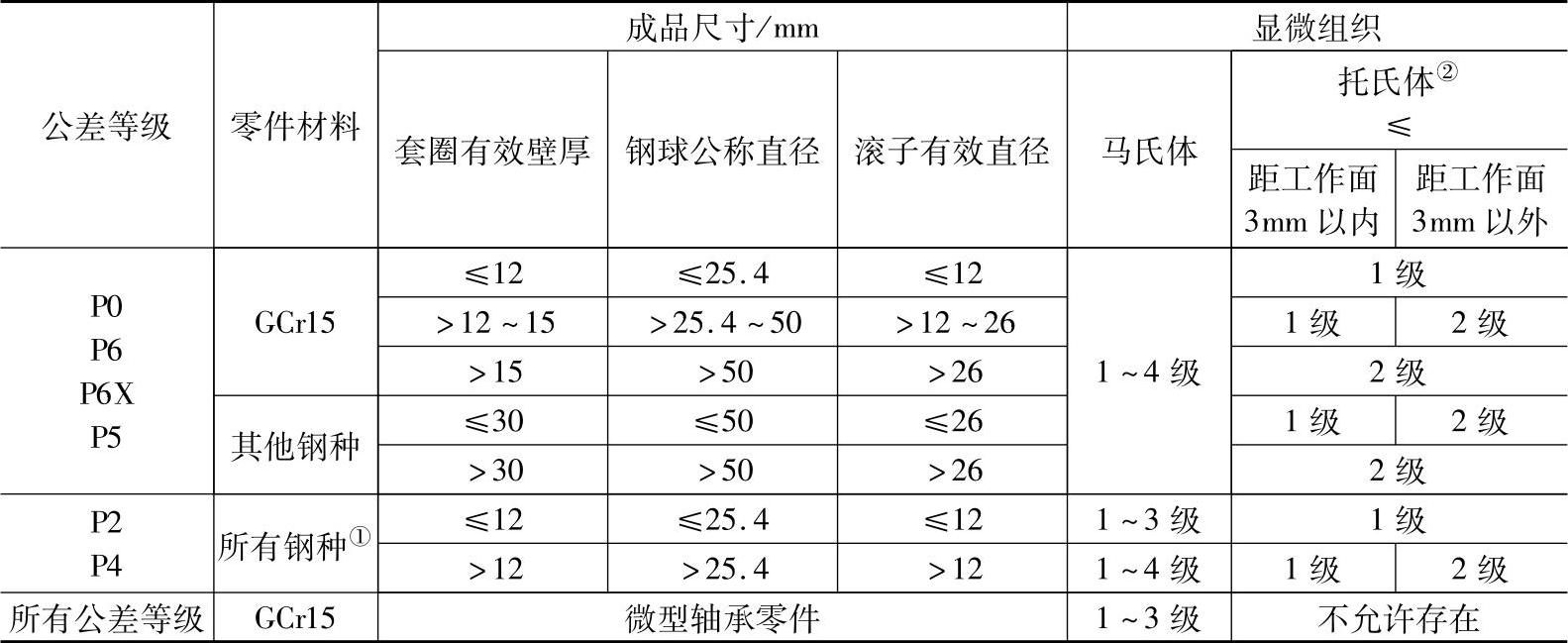

表7-18 轴承零件等温淬火后硬度和组织
①指GCr15、GCr15SiMn、GCr15SiMo及GCr18Mo
②托氏体包括针状托氏体和块状托氏体。
图7-8 轴承零件的贝氏体金相组织500x
a)1级 b）2级 c)3级(www.daowen.com)
2．调质处理金相组织（索氏体与铁素体）检测
钢的表面淬火和渗氮等，一般均需要先进行调质处理，以期获得索氏体组织。实践表明，当调质处理加热温度不足或冷却较慢时，组织中会残留过多的铁素体，将影响后序的表面淬火或渗氮等的质量。GB/T 11354-2005中规定了预备热处理的索氏体与残留铁素体数量的评级标准，见表7 -19。一般零件1-3级为合格；重要零件1-2级为合格。
图7-9 轴承零件淬火+回火的托氏体金相组织500x
a)1级 b）2级 c）3级

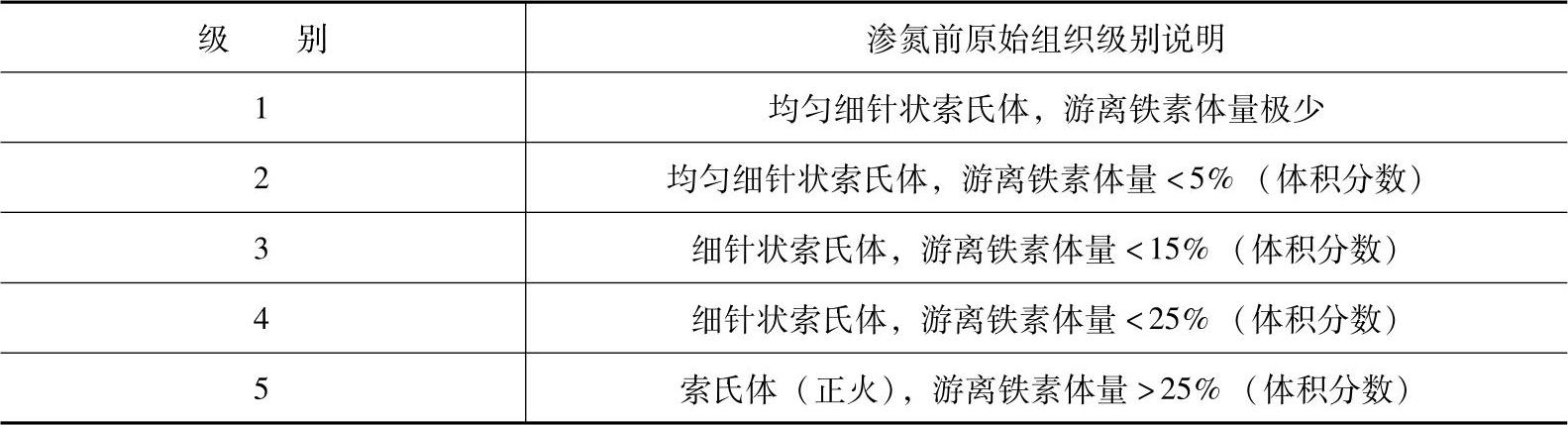

表7-19 调质处理后索氏体与残留铁素体数量的评级
