1.中碳钢和中碳合金结构钢的马氏体金相组织检测

中碳钢和中碳合金钢的马氏体金相组织检测方法，按GB／T 13298—1991的规定检验，在金相显微镜下（500倍）观察5个以上视场比较定级。马氏体金相组织等级评定，执行JB／T 9211—2008。中碳钢和中碳合金结构钢的马氏体金相组织见表7-15。

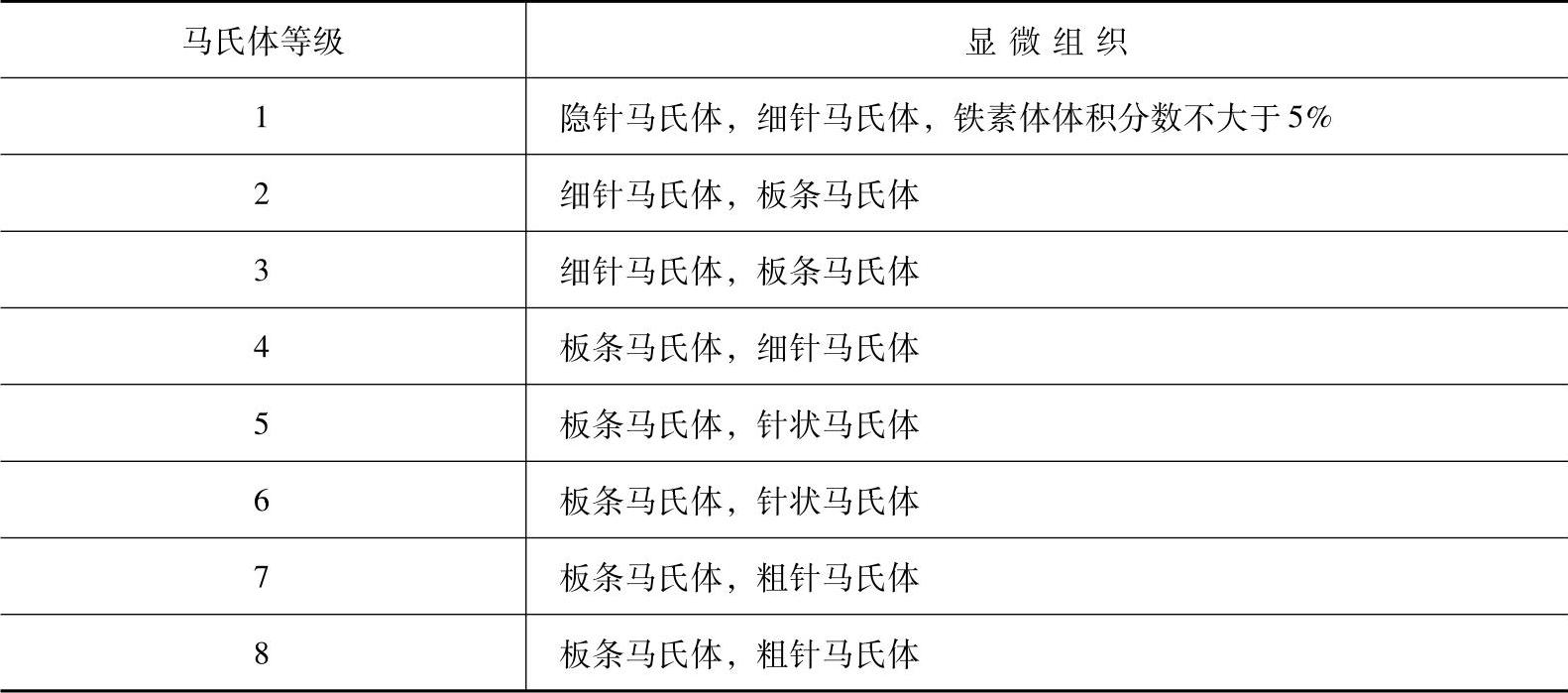

表7-15 中碳钢和中碳合金结构钢的马氏体金相组织

2.高碳钢和高碳低合金工具钢马氏体金相组织检测

高碳钢和高碳低合金工具钢的马氏体金相组织检测，可参照JB／T 9986—2013《工具热处理金相检验》标准评定。一般1～3级为合格，4级以上为过热组织。

3.高速钢淬火与回火金相组织检测

目前，机械制造厂自制高速钢刀具一般在热处理炉前，用检测晶粒度方式控制其加热温度。回火后检测其淬火过热程度和回火程度，并按图7-5～图7-7评定。一般刀具过热程度应为1～2级；连续高速切削、要求热硬性更好的车刀允许出现3级过热；断续冲击切削、要求韧性更好的刨刀不应有过热现象，即≤1级为宜。

高速钢回火程度，应符合1～2级，不得出现3级。

4.高碳高合金钢马氏体金相组织检测

Cr12型钢马氏体金相组织按其形貌特征，分为5级（JB／T 7713—2007）。Cr12型钢显微组织特征和马氏体针长度见表7-16。评级结果应满足工艺文件规定的要求，一般规定1～3级为合格，4～5级为过热组织。

图7-5 W18Cr4V钢淬火过热评级图100x

a)l级 b）2级 c）3级

(www.daowen.com)

图7-6 W6M05Cr4V2钢淬火过热评级图

a)l级 b）2级 c）3级

图7-7 W18Cr4V钢回火程度评级图100 x

a)1级 b）2级 c)3级

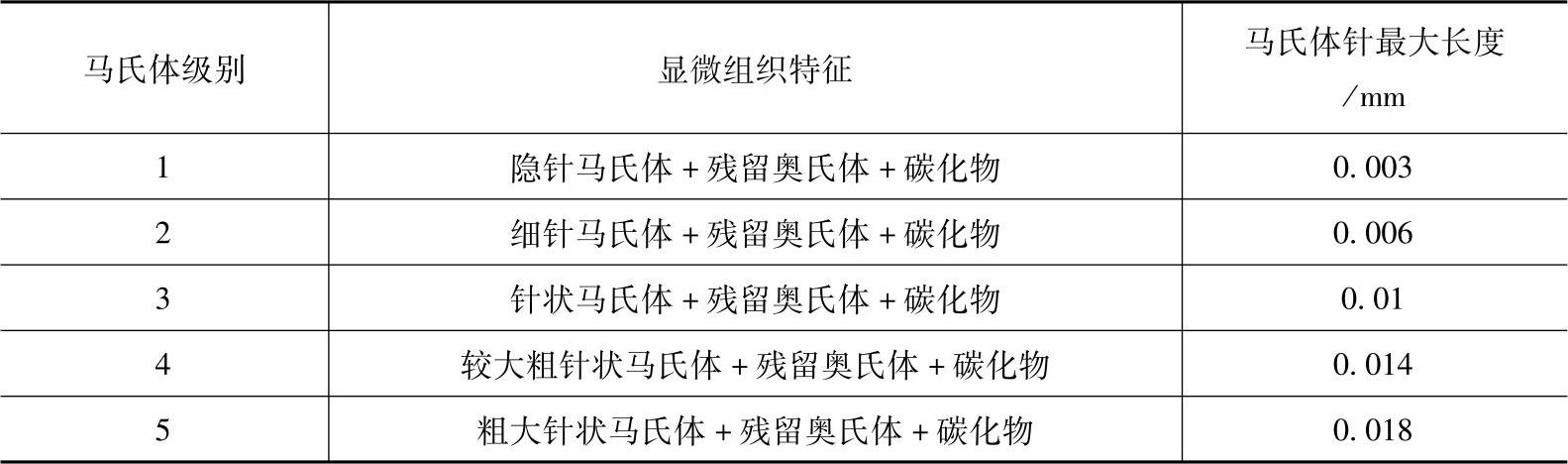

表7-16 Cr12型钢显微组织特征和马氏体针长度

5.热作模具钢马氏体金相检测

热作模具钢马氏体金相检测，执行JB／T 8420—2008。显微组织在放大500倍的光学显微镜下进行评级，其结果应满足工艺文件规定的要求。一般规定2～4级为合格，5～6级为过热组织，1级组织为加热不足。表7-17所示为热作模具钢金相组织特征及马氏体针最大长度。

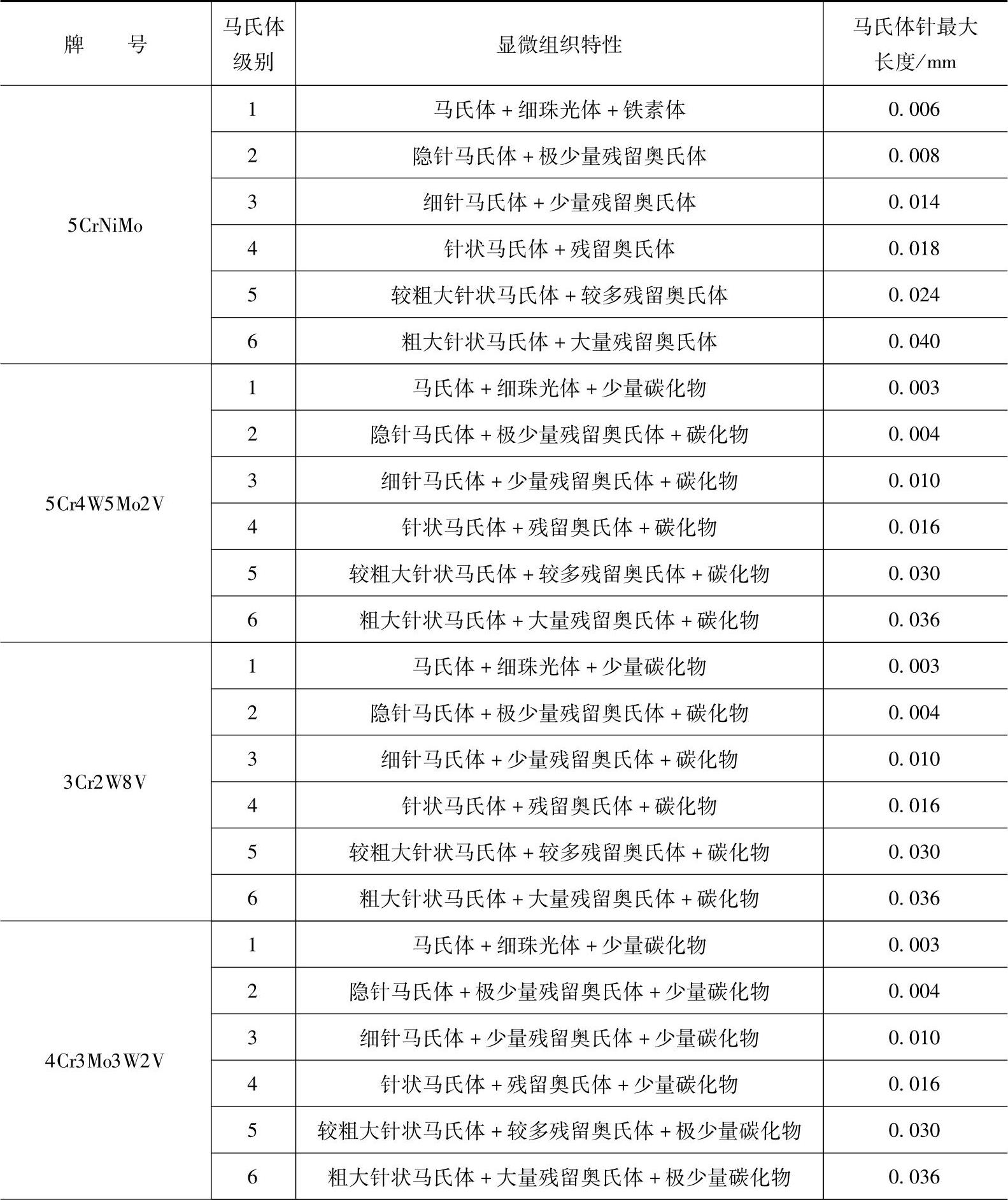

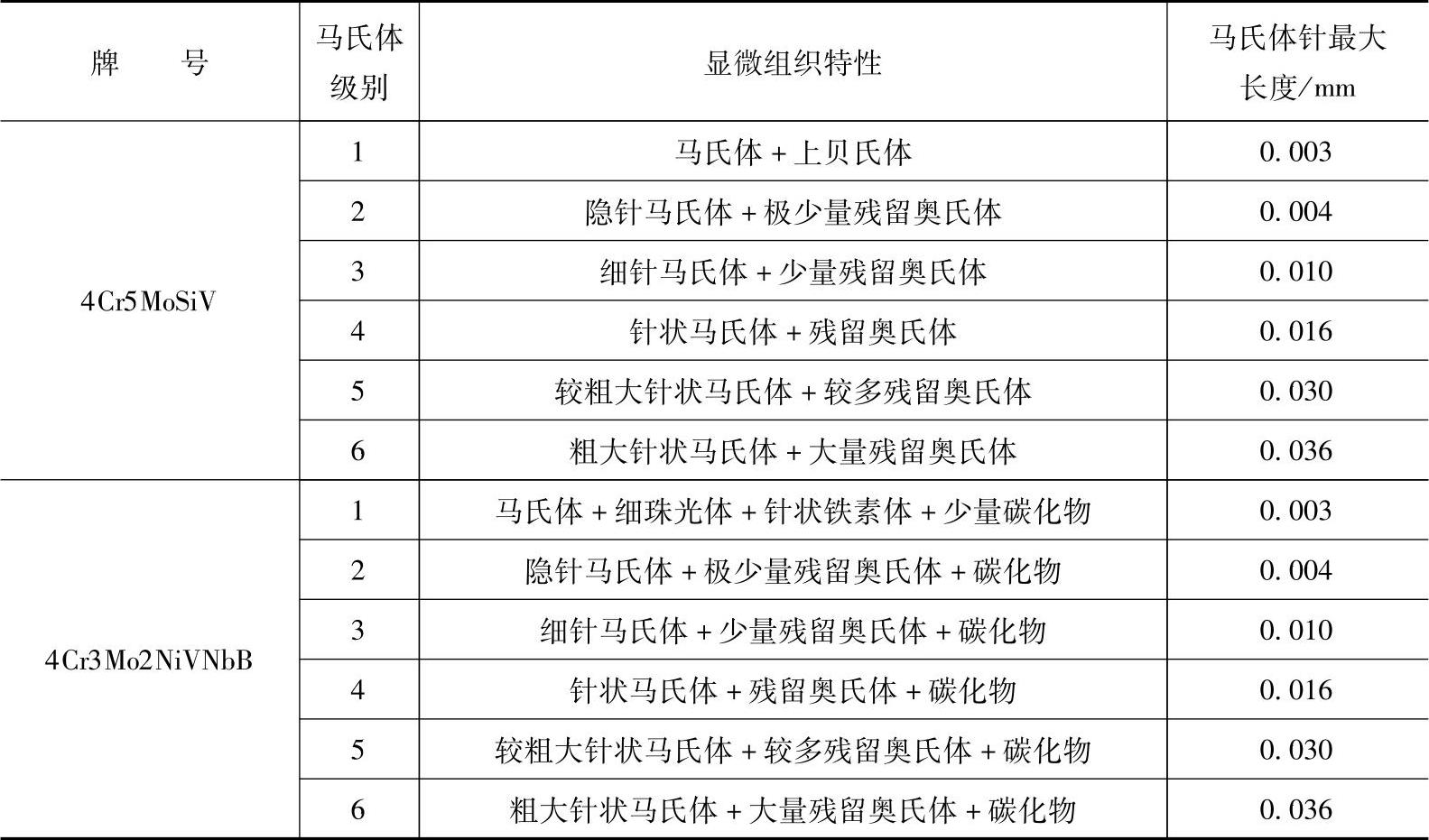

表7-17 热作模具钢组织特征及马氏体针最大长度

（续）
