在钢材生产中，经退火或正火后的钢材一般均进行珠光体的金相组织检测。在机械制造中，除精密、重要件外，经退火或正火后的钢材一般不做金相组织检测。如需要时，应在工艺文件中规定。对于批量生产的退火或正火工件，可根据情况定期抽检，参照下述规定执行。

1）碳素工具钢退火后的珠光体组织，按GB／T 1298—2008第一、第二级别图评定2～4级为合格。网状碳化物按GB／T 1298—2008第二级别图评定，工件截面尺寸≤60mm时，1～2级为合格；工件截面尺寸＞60mm时，1～3级为合格；不允许有连续网状碳化物存在。

2）合金工具钢退火后的珠光体组织，按GB／T 1299—2000第一、第二级别图评定2～5级为合格，网状碳化物小于3级。

3）高碳铬轴承钢退火后的珠光体组织，按GB／T 18254—2002评定，2～5级为合格。网状碳化物按GB／T 18254—2002评定，不大于2级为合格。

4）高碳高合金钢退火后，应检测共晶碳化物不均匀度，可参照JB／T 7713—2007规定的标准评定，合格级别一般可参考表7-14的规定。

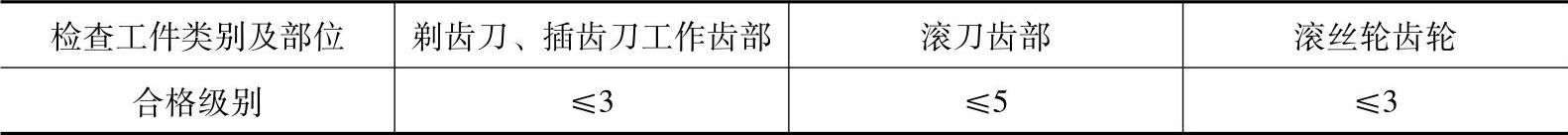

表7-14 高碳高合金钢退火后共晶碳化物不均匀度的控制(www.daowen.com)

5）碳素结构钢和合金结构钢正火后的显微组织，应为均匀分布的铁素体和片状珠光体。晶粒度按GB／T 6394—2002第一级别图评定，5～8级为合格。允许有轻微带状铁素体存在。对于大型结构钢铸锻件，正火后的晶粒度可为4～8级。

6）碳素结构钢和合金结构钢调质后的显微组织，应为均匀分布的细微索氏体，不允许有粗大网状和块状铁素体存在。

7）中碳碳素结构钢和中碳合金结构钢冷镦、冷挤压和冷变形加工的球化体显微组织评级，按JB／T 5074—2007评级图评定。畸变量≤80％时，4～6级为合格；畸变量＞80％时，5～6级为合格。
