硬度的锉刀检测法是使用检测硬度的标准锉刀及标准试块，对被检工件进行对比检测的方法。表7-12和表7-13所示分别为标准锉刀和标准试块的硬度级别。

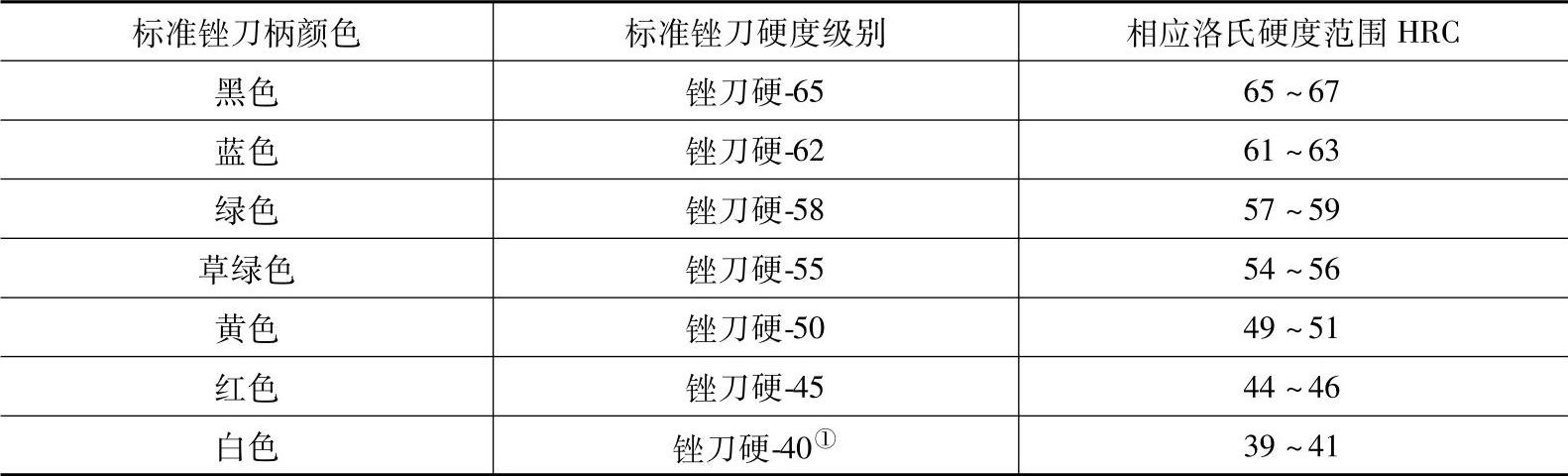

表7-12 标准锉刀的硬度级别

①不推荐使用

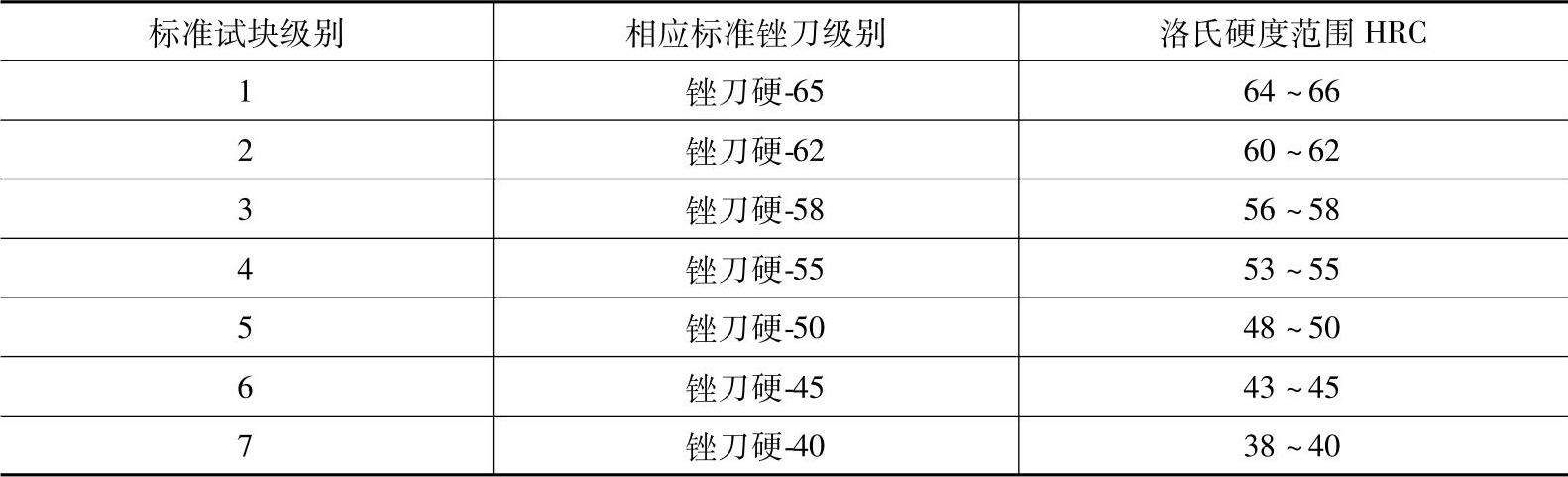

表7-13 标准试块的硬度级别

1.各种技术要求

（1）标准锉刀的技术要求

1）双纹扁锉长度为150mm和200mm，圆锉为φ4.3mm×175mm。每25mm长度内应有50～66齿。

2）标准锉刀硬度应符合表7-12中的规定，并应在其下面标明硬度级别。

（2）标准试块的技术要求

1）通用标准试块直径为φ50mm，厚度为12mm。(www.daowen.com)

2）标准试块硬度应符合表7-13中的规定，并在适当位置标明具体硬度值。

3）表面粗糙度Ra为0.63μm。

（3）对被检工件的要求

1）检测前，必须清除被检工件表面的油污、锈斑和结疤等，其表面粗糙度应尽量与标准试块相接近。

2）清除锈斑和结疤等过程，不得造成明显宏观硬度变化。

2.用锉刀检测硬度的方法

1）用标准锉刀检测硬度时，被检工件和锉刀承受的压力一般应为45～53N（4.5～5.4kgf）。

2）用标准锉刀检测硬度时，使锉刀少数几个锉齿与工件相接触，再慢慢地稳定推锉，仔细体验锉削阻力，并尽量使推锉的距离最短。

3）当无法估计硬度范围时，先用最高硬度一级锉刀，并逐级对其试锉，直到锉刀不能锉削（打滑）为止。再用比该级锉刀高一级的锉刀及相应的标准试块与被检工件进行对比判断。根据手感判断被检件的硬度。

4）如果已知硬度范围，可用比被检工件硬度高一级硬度的锉刀及相应的标准试块与被检工件进行对比检测和判断。根据手感判断被检工件的硬度。

5）当标准锉刀不能锉削相应级别的标准试块时，该锉刀不能继续作为检测硬度的工具。
