工艺文件的编写，即将工艺设计过程所确定的工艺方案、工艺方法、工艺参数等以文件形式表述出来。为了便于科学管理和技术交流，其编写格式和内容要求等，在JB T9165.2—1998《工艺规程格式》和JB／T9165.3—1998《管理用工艺文件格式》中做了具体规定。
1.热处理工艺规程编写格式的类型
目前，国内外常用的热处理工艺规程格式类型主要有以下几种：
1）单列式热处理工艺规程。
2）工艺说明书加工艺卡片。
3）工艺说明书加指令卡片。
4）计算机热处理工艺自动控制。上述各种类型的热处理工艺规程格式特点及适用范围如表5-14所示

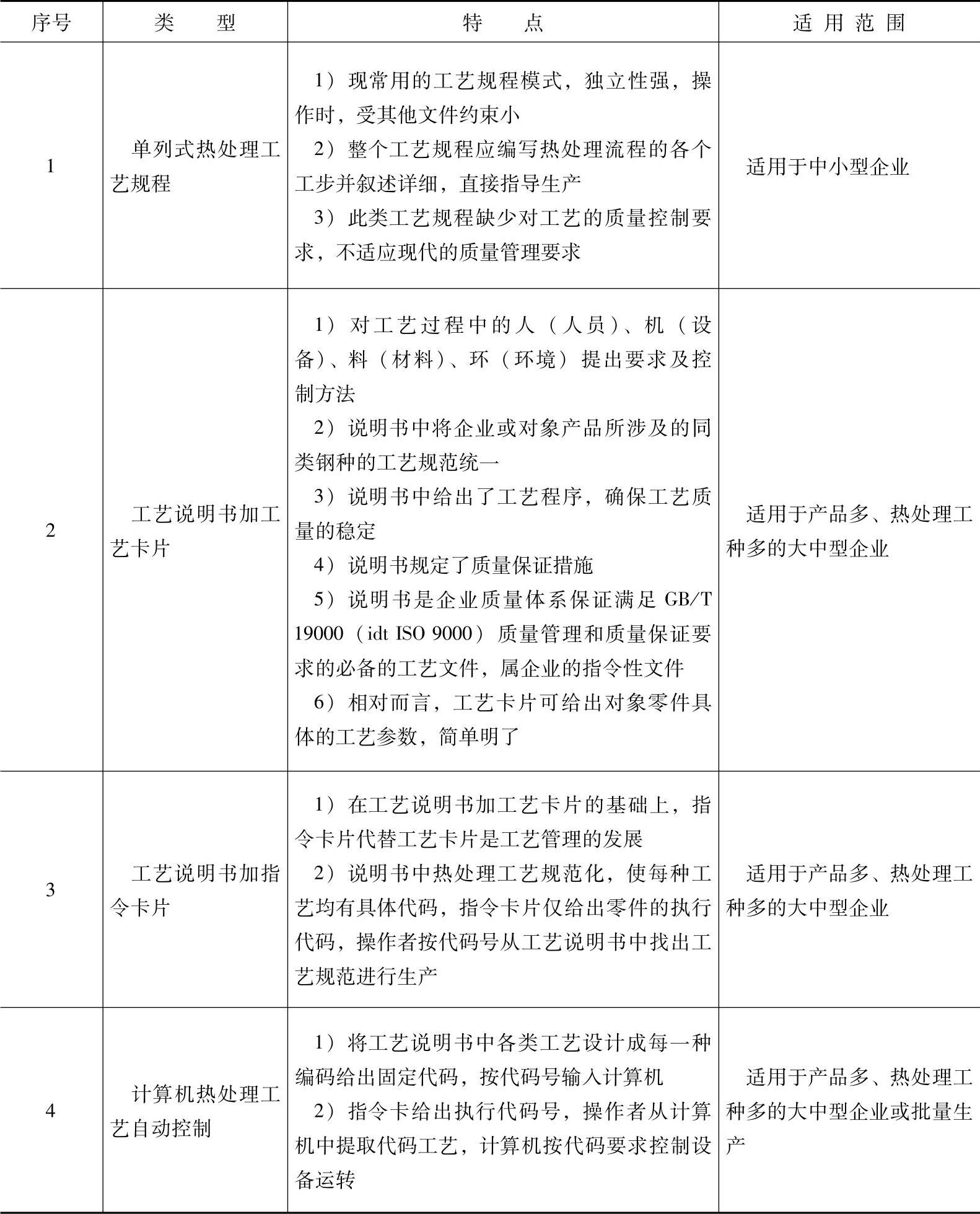

表5-14 热处理各种类型工艺规程特点及适用范围
热处理工艺规程的编写格式，各企业可根据本企业的产品及其每个零件特点、生产批量等自行设计或选择。这里推荐的几种热处理工艺规程编写格式，如表5-15～表5-20所示。

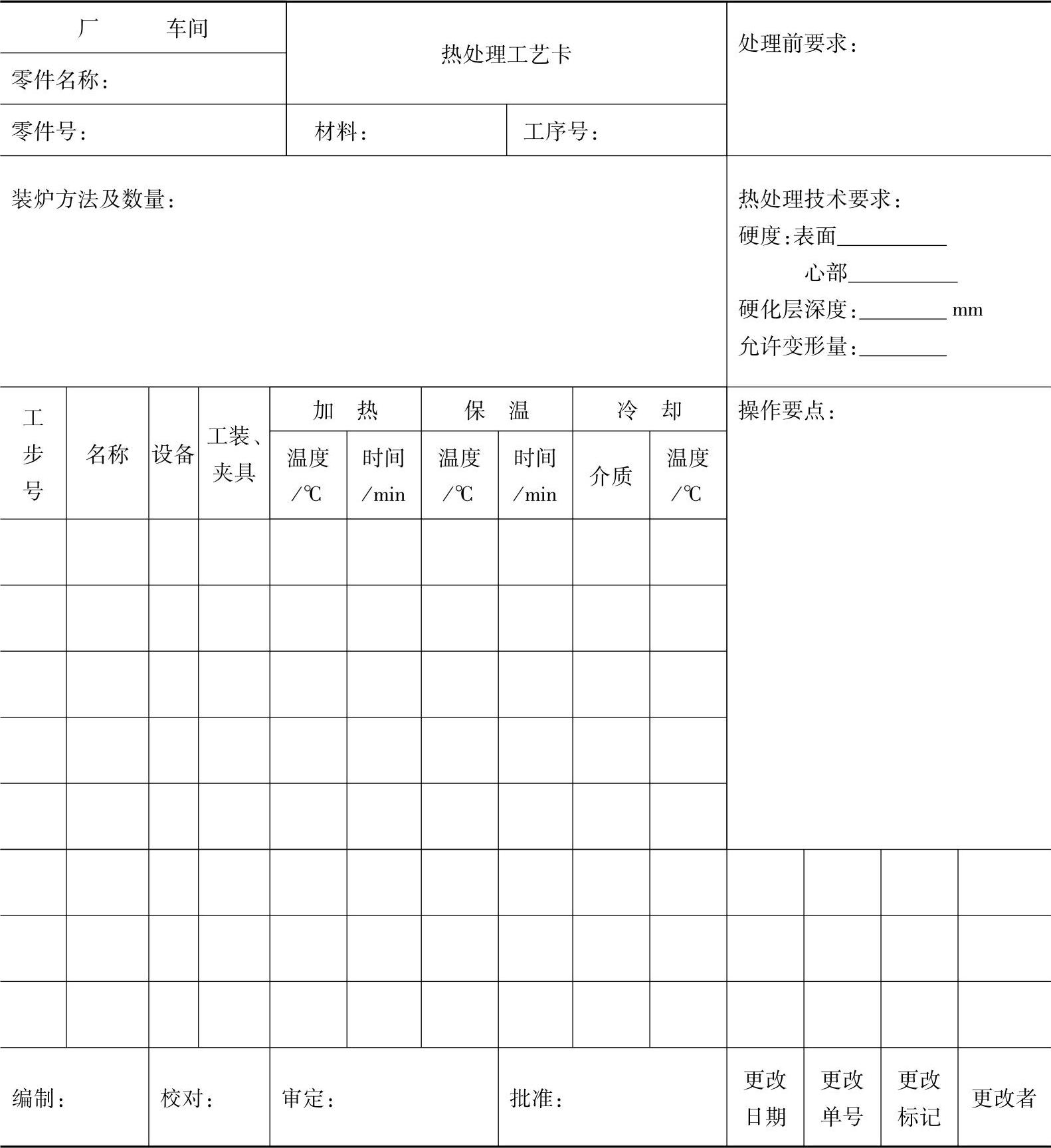

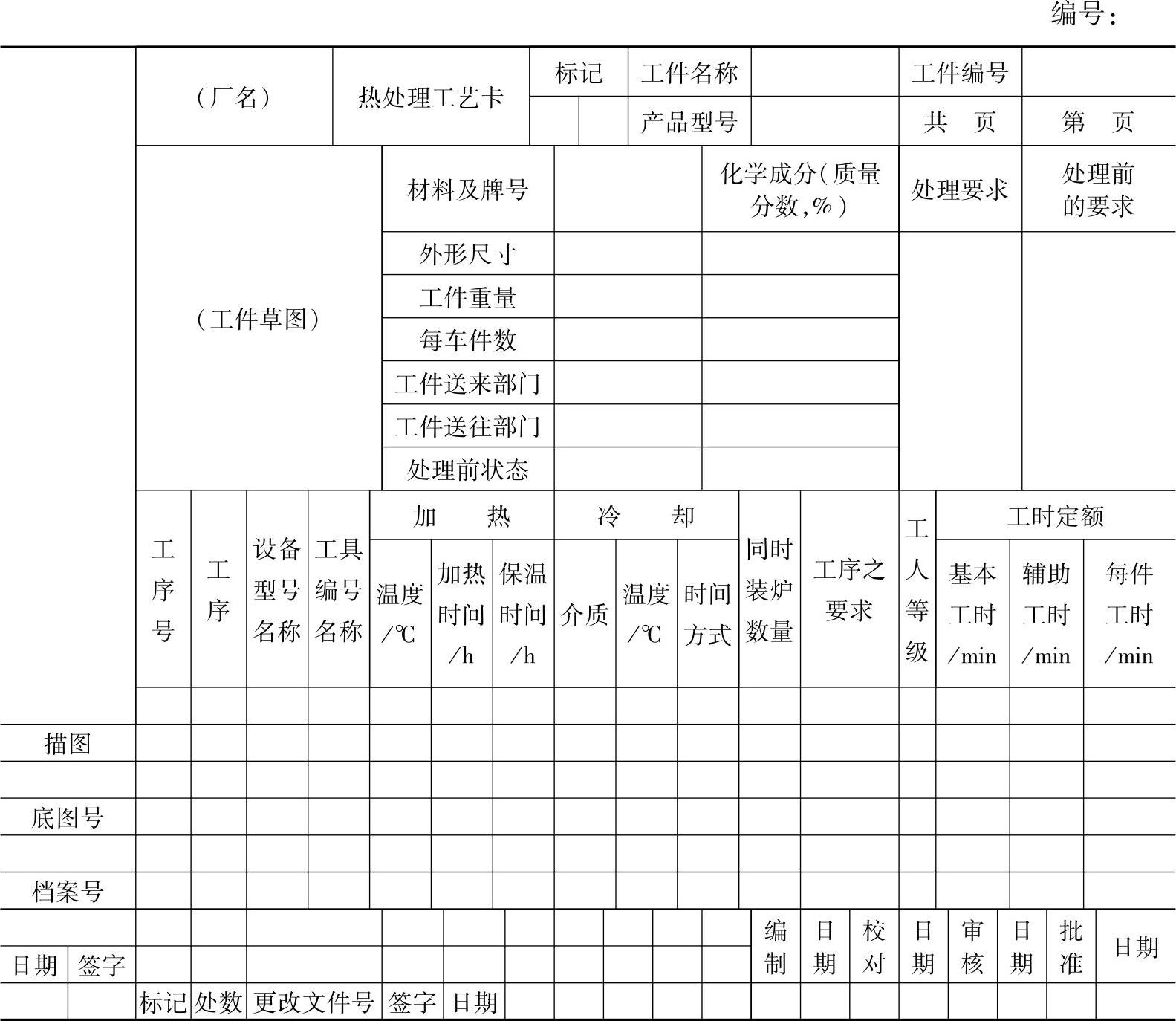

表5-15 热处理工艺卡片

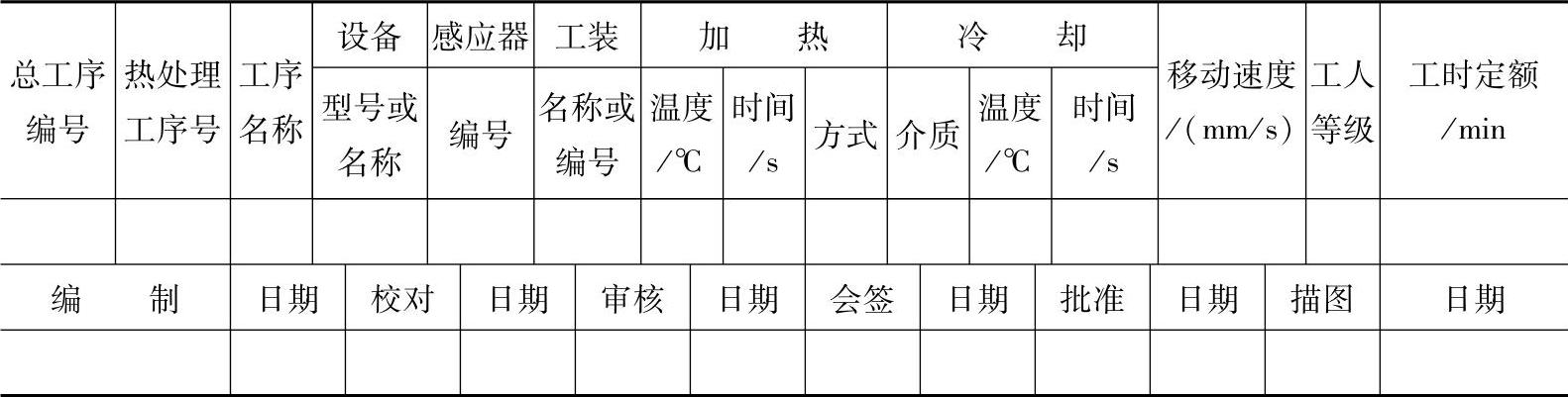

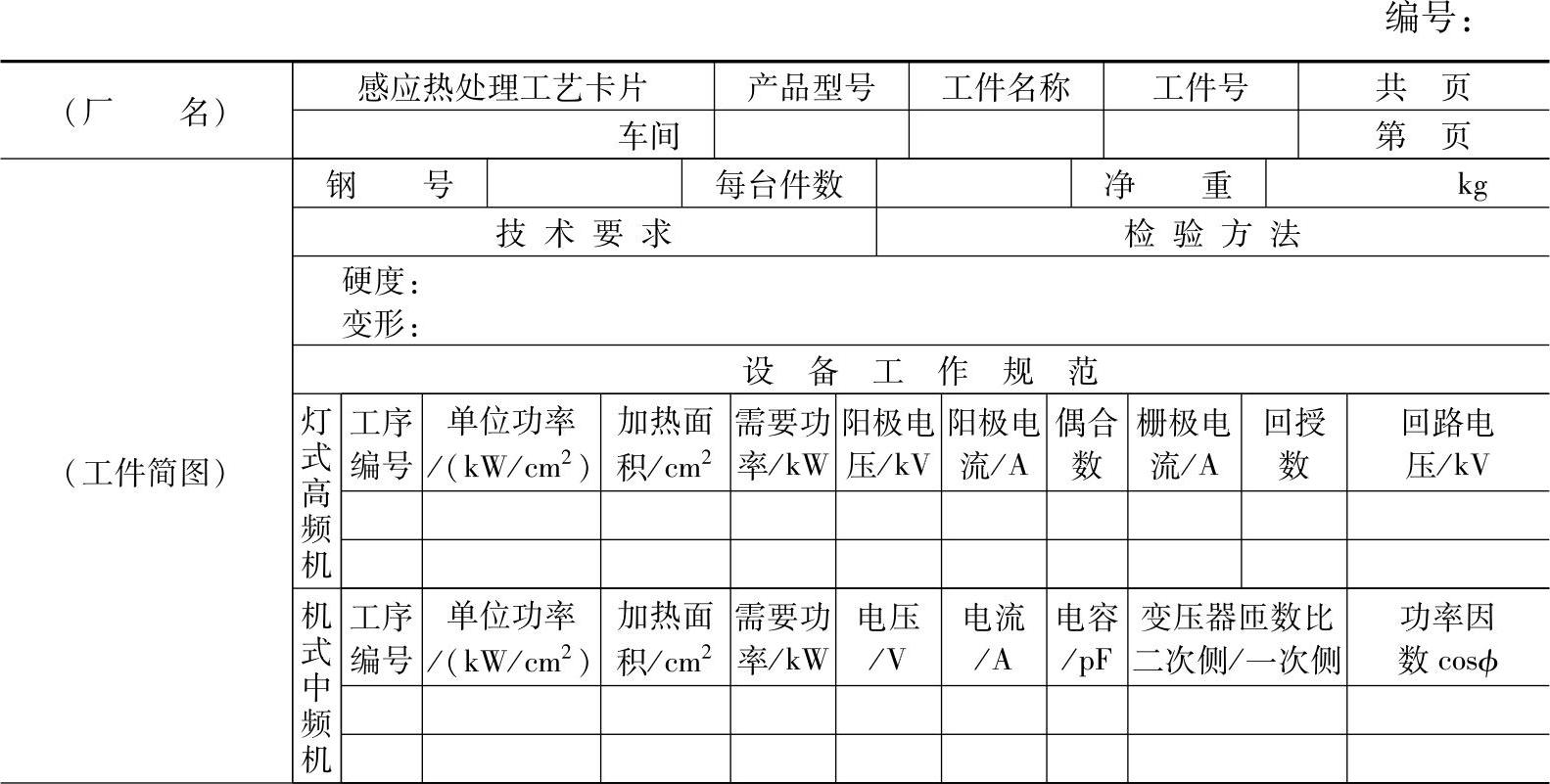

表5-16 感应淬火工艺卡片
（续）
表5-17 通用型热处理工艺卡片

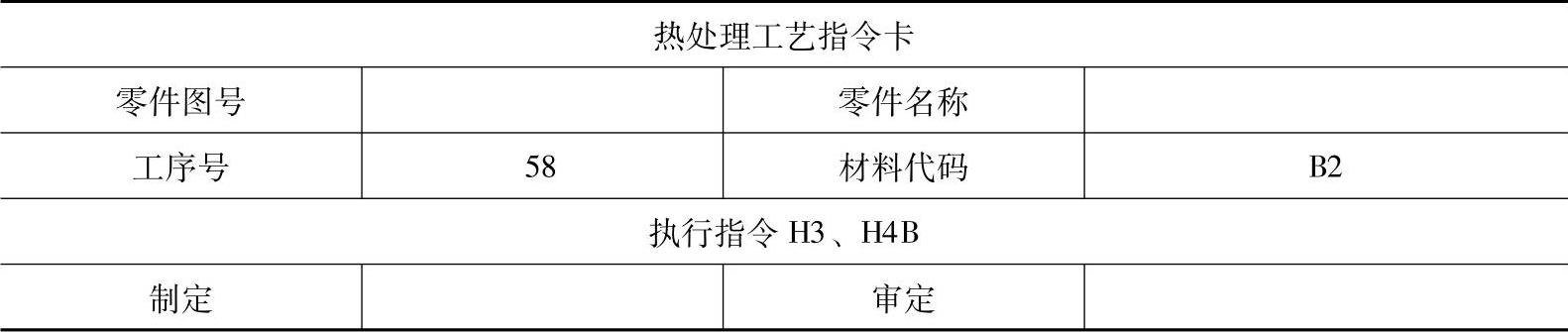

表5-18 热处理指令卡片
表5-19 竖式热处理工艺规程表(www.daowen.com)

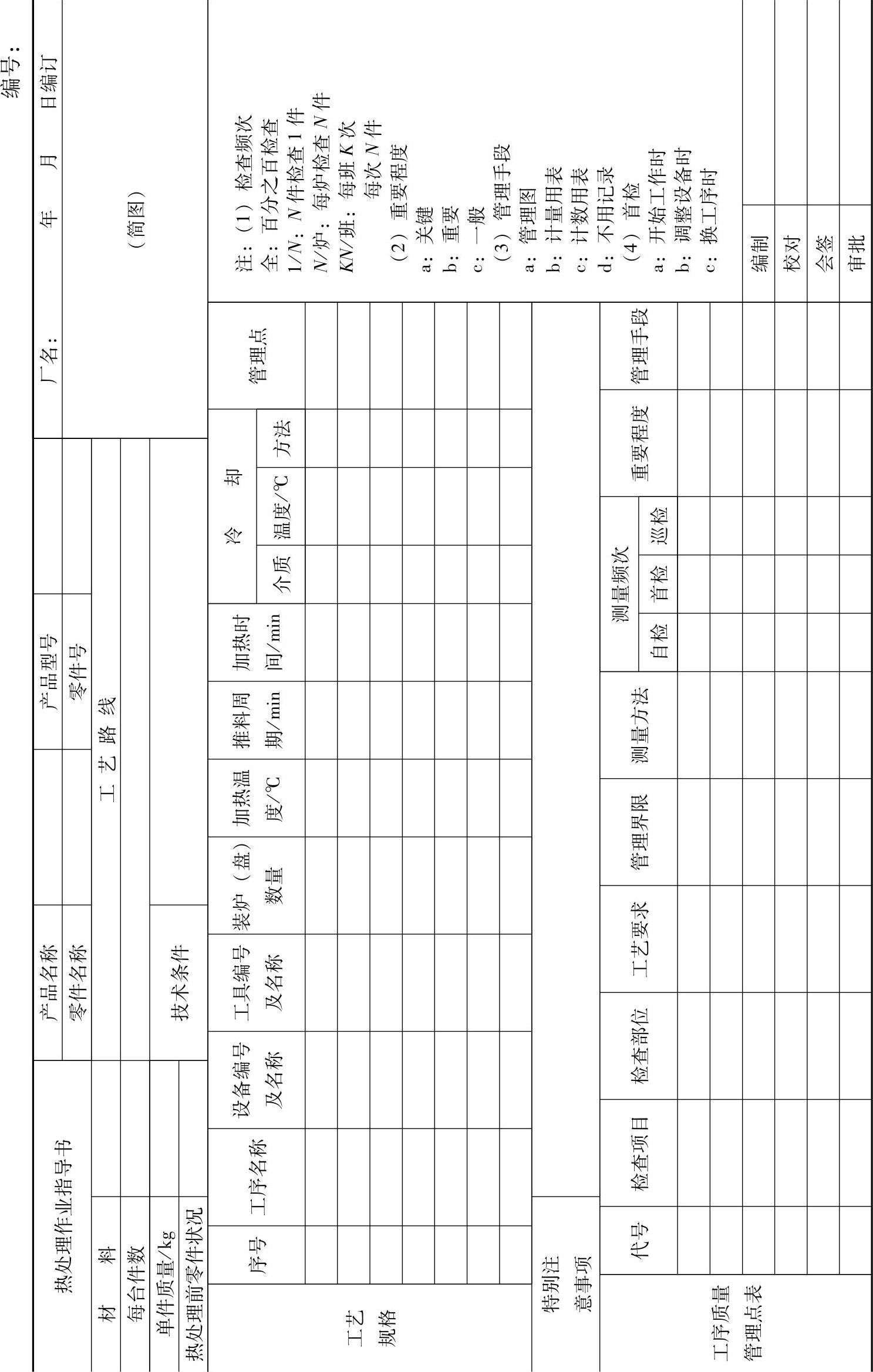

表5-20 热处理作业指导书
2.热处理工艺方案策划书的编写要点
新建或扩建的热处理企业在热处理工艺总体策划时，应根据其产品零件特点及生产批量等，繁简适度地编制其工艺方案策划说明书。热处理工艺方案总策划书的章目和编写要点，如表5-21所示。

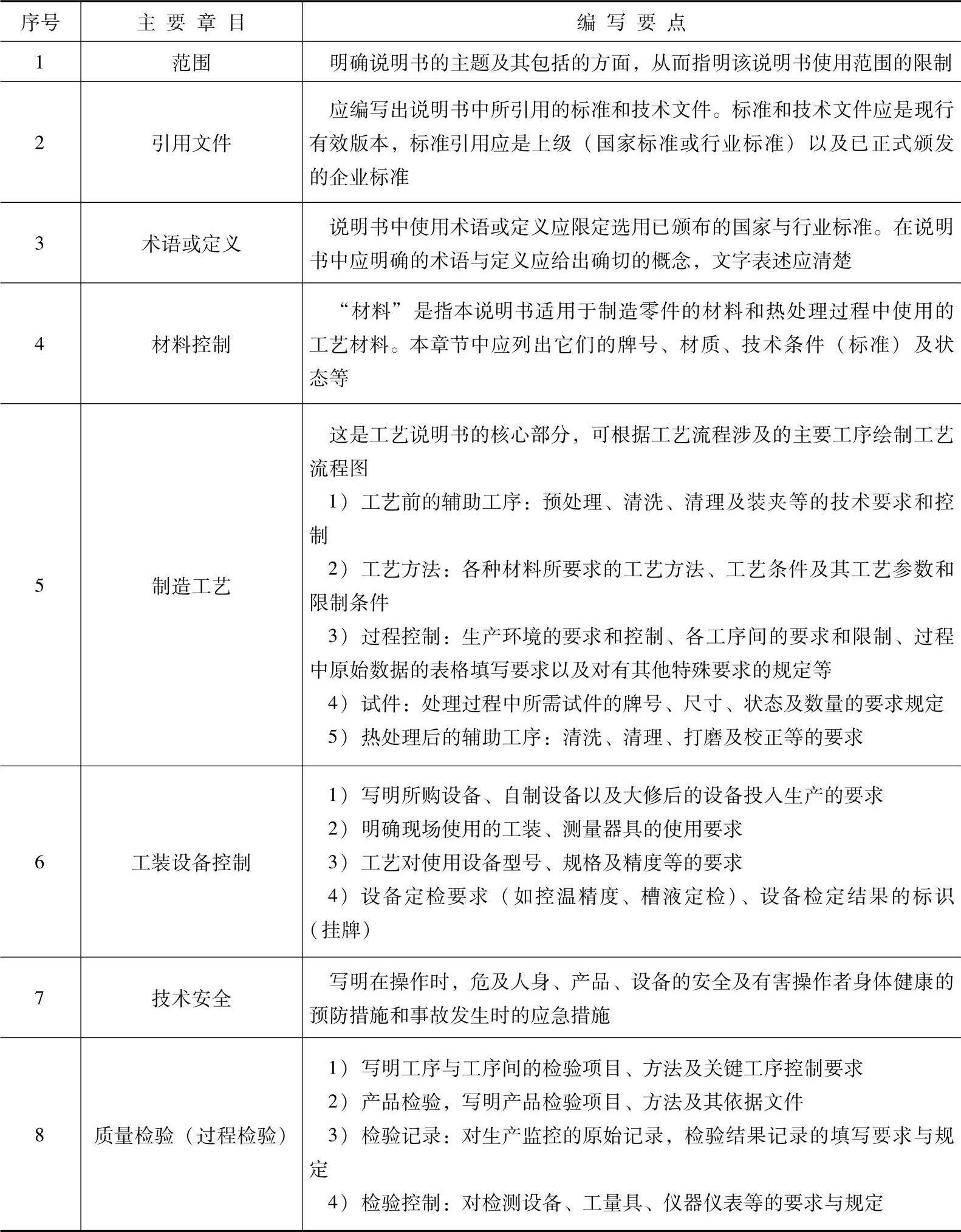

表5-21 热处理工艺方案总策划书的章目和编写要点
3.热处理工艺守则的编写
热处理工艺守则属于通用性工艺技术文件，如热处理辅助工序的清洗（清理）工艺守则、工件变形校正工艺守则等。顾名思义，工艺守则是热处理某些通用工艺在生产实施过程所必须遵守的原则。其中，工艺守则内容应包括：工艺方法、所用设备和工装、操作要点和安全卫生，以及某些特殊要求等，如本章5.2.6节热处理辅助工序的各种工艺守则等。
4.热处理工艺曲线的绘制
热处理工艺曲线是把热处理工艺规程的主要内容用二元坐标曲线图来表示的方法，是最直观、简捷和实用的方法。其缺点是有些细节难以表达出来，必要时需加以说明。
5.管理用热处理工艺文件及其格式
管理用热处理工艺文件主要是各种表格，包括：工艺文件目录、产品零件工艺路线表、热处理零件明细表、热处理关键件明细表、外委热处理件明细表、工艺装备明细表、热处理常用工艺材料明细表，以及工艺文件更改通知单等。工艺文件目录表如表5-22所示，热处理关键件明细表如表5-23所示，工艺文件更改通知单如表5-24所示。

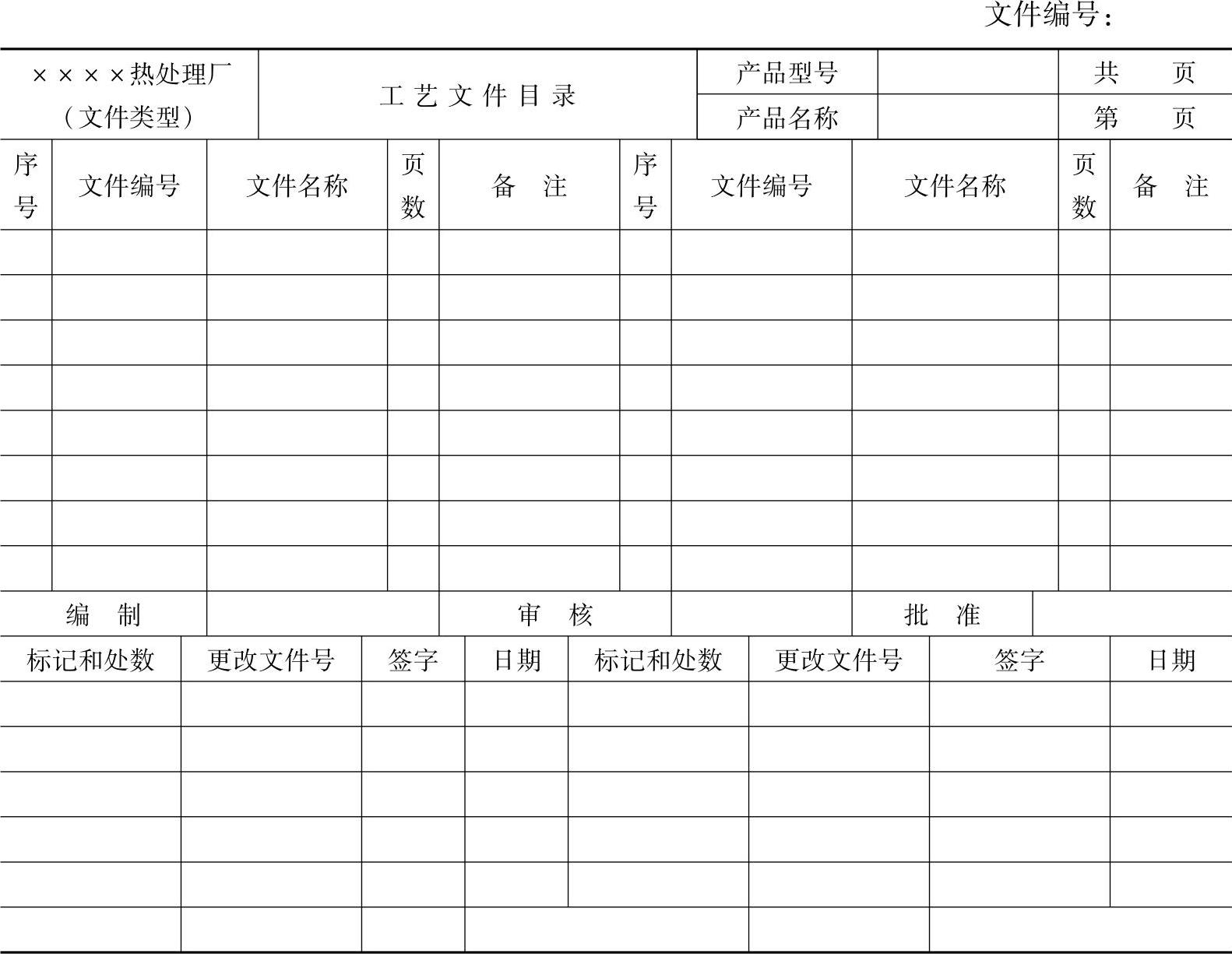

表5-22 工艺文件目录表

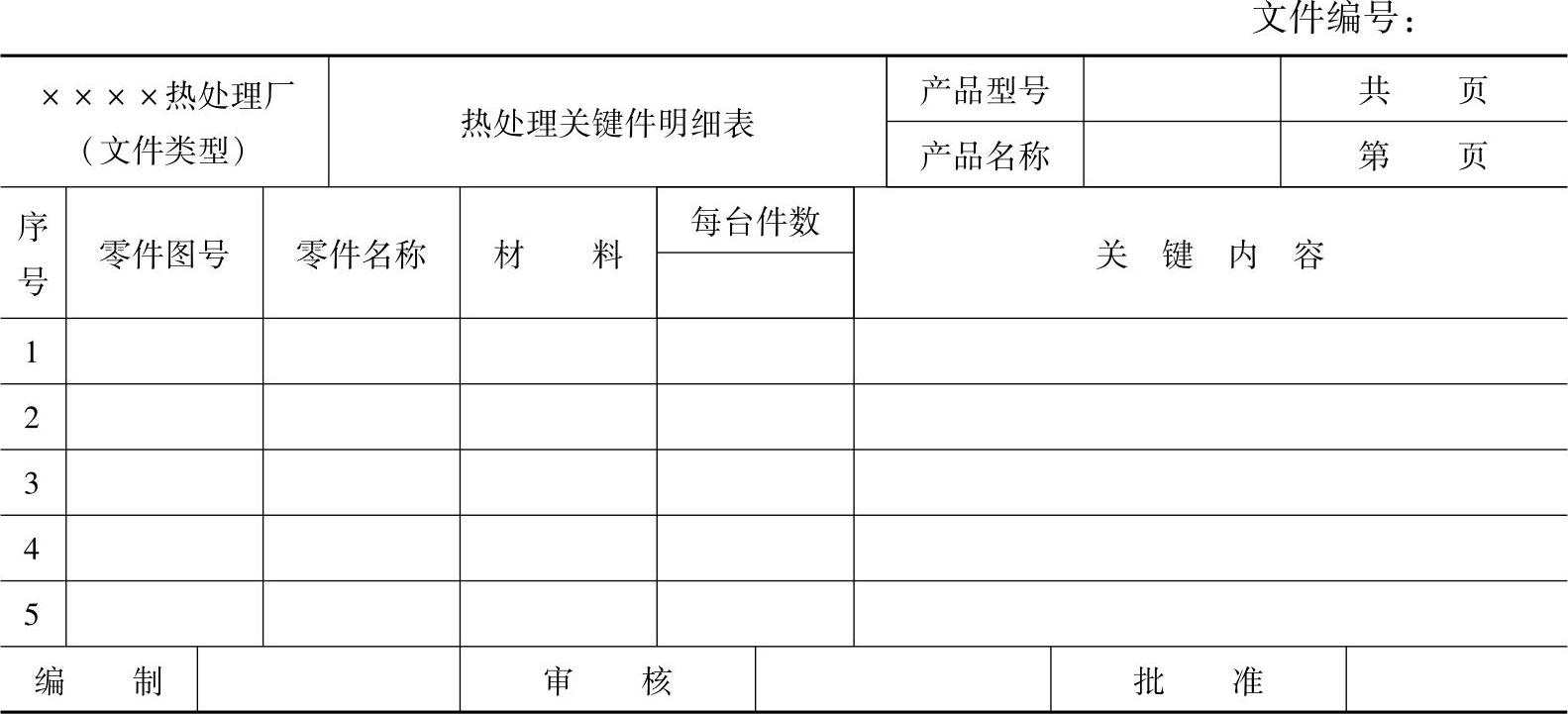

表5-23 热处理关键件明细表

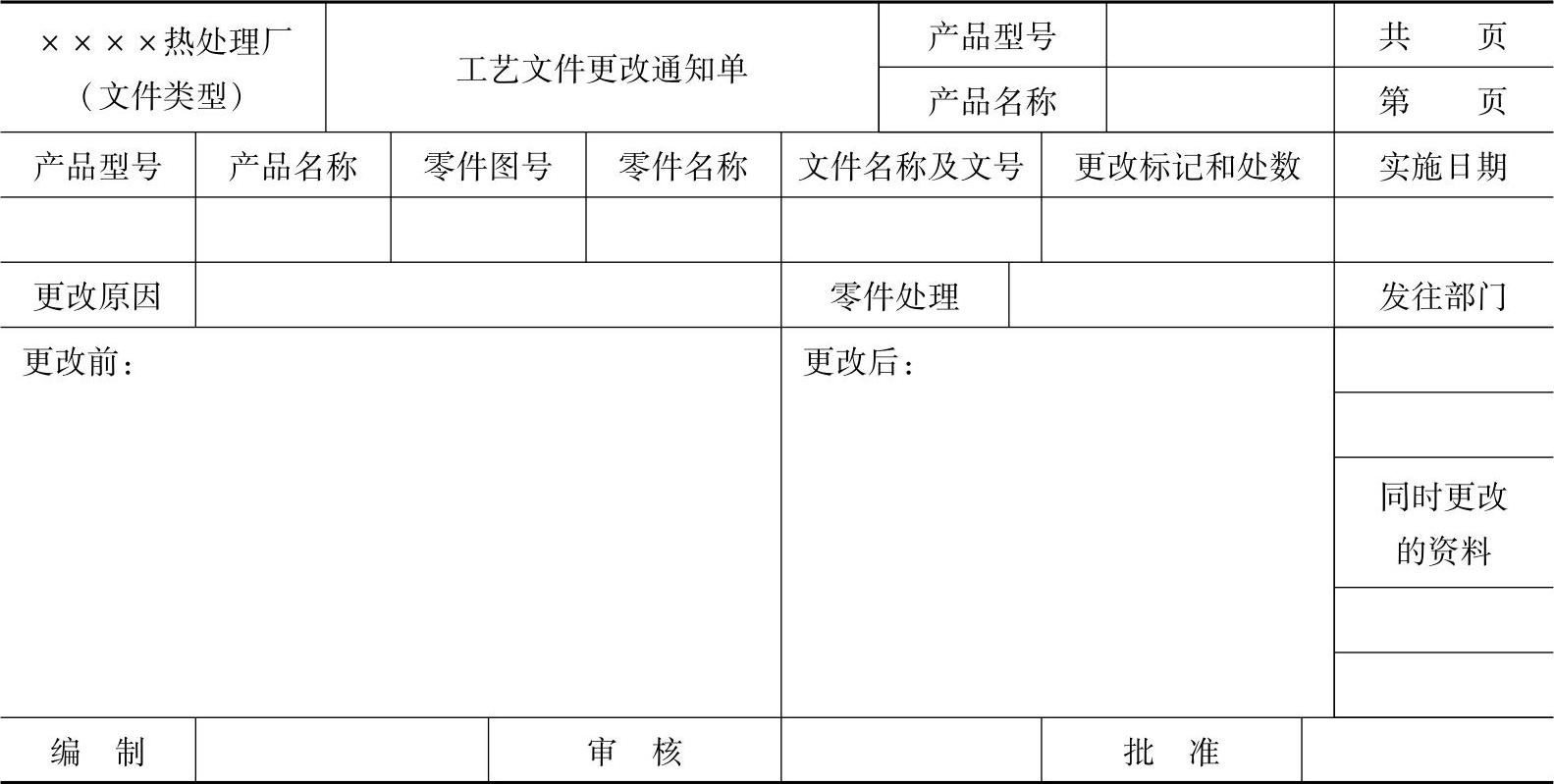

表5-24 工艺文件更改通知单
其他明细表参照表5-22的表头、表尾样式绘制，其内容根据实际情况编制
