低碳钢的强韧化工艺及应用

低碳钢淬火后获得板条状的低碳马氏体组织,由于其精细结构为低应力、无显微裂纹的位错型结构等特点,因此其强韧性很好。目前,低碳马氏体淬火在生产中已得到广泛应用。

1.低碳碳素钢强韧化工艺的应用

实例1 图3-6所示为粉碎机用筛片。用20钢制作,要求硬度为38~45HRC

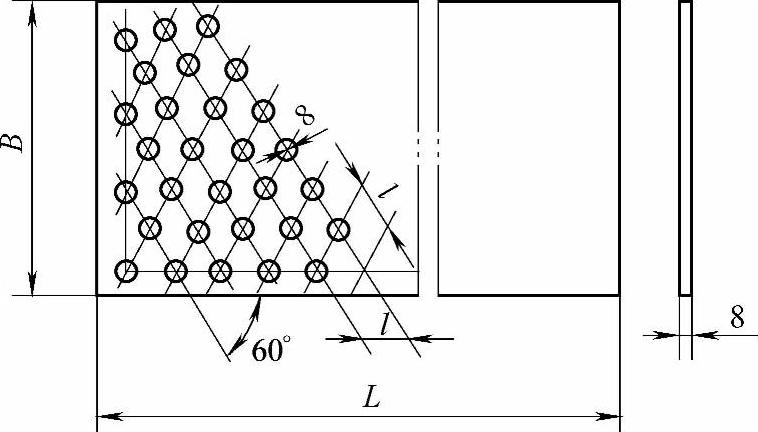

图3-6 粉碎机用筛片

在箱式电阻炉中910~930℃加热保持8~10min后在10%(质量分数)的氯化钠水溶液中冷却。经160~180℃保持1.5h,随后空冷回火。其组织中非马氏体组织体积分数不大于5%,硬度满足设计技术要求。

实例2 手用钢锹用Q235钢制作要求硬度为40~50HRC。在专用的箱式连续生产作业电炉中,900~920℃加热3min,随后在10%(质量分数)的氢氧化钠水溶液中冷却。最后经100℃,保持1.5h的去除应力回火。

该工艺已广泛应用于有效厚度不大于3mm的Q235钢其他工件上。

2.低碳合金钢强韧化工艺的应用

由于低碳合金钢的淬透性好,因此,其强韧化的应用远比低碳碳素钢的应用广泛得多。

实例1 20Mn2钢汽车板簧的低碳马氏体强韧化。直径为φ6~φ24mm的20Mn2钢试样,经900~950℃加热10~15min后在水中冷却。其表面硬度与心部硬度均匀一致且硬度为43~48HRC。

20Mn2钢与60Si2Mn钢力学性能对比试验表明:20Mn2钢的综合力学性能有利于提高汽车板弹簧的使用性能和寿命。例如,60Si2Mn钢经860℃加热后在油中冷却,并于520℃回火后,其抗拉强度为1260MPa,屈服强度为1070MPa,断面收缩率为27%,断后伸长率为6%和冲击韧度为21.6J/cm2。20Mn2钢920℃加热后水中冷却。其抗拉强度为1430MPa,屈服强度为1210MPa,断面收缩率为62%和冲击韧度为73.5J/cm2。

实例2 20SiMn2MoVA钢石油钻机吊环和吊卡的低碳马氏体强韧化。20SiMn2MoVA钢吊环和吊卡的低碳马氏体强韧化工艺:首先进行920~940℃正火处理,目的是细化组织结构;然后于890~910℃加热,在油中淬火冷却;最后经250℃回火,于空气中冷却。

原来使用35钢制作,经850℃正火处理。两种吊环的力学性能比较如表3-15所示

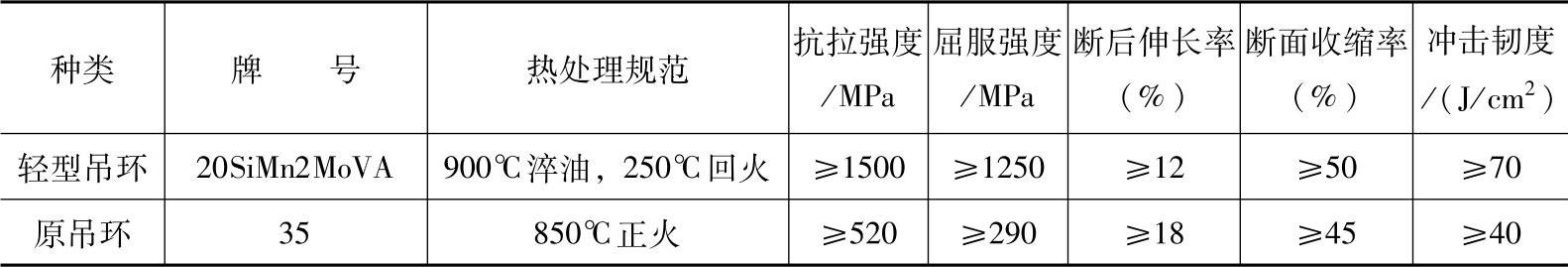

表3-15 两种吊环的力学性能比较(www.daowen.com)


实例3 15MnVB钢汽车连杆螺栓的低碳马氏体强韧化。汽车连杆螺栓以往通常用40Cr钢制作,经860℃加热后油中冷却,在600℃回火,硬度为30~33HRC。相关标准将连杆螺栓拉力从原标准的80kN提高到100kN,相应硬度提高到35~43HRC。如果40Cr钢提高硬度,其冲击韧度明显降低,不能满足韧性要求。选用15MnVB钢制作汽车连杆螺栓,采用880℃加热淬火和200℃回火的低碳马氏体强韧化处理。两者的硬度最大拉力的比较和两者冲击韧度的比较,分别如表3-16和表3-17所示。

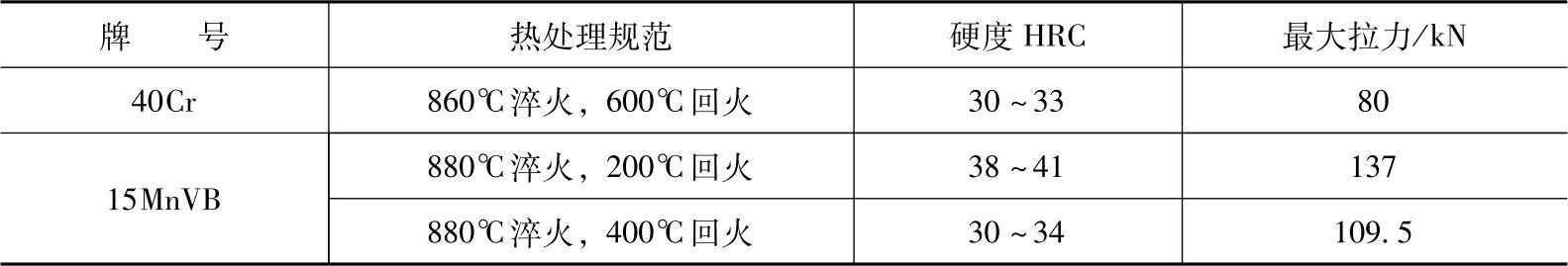

表3-16 硬度、最大拉力的比较

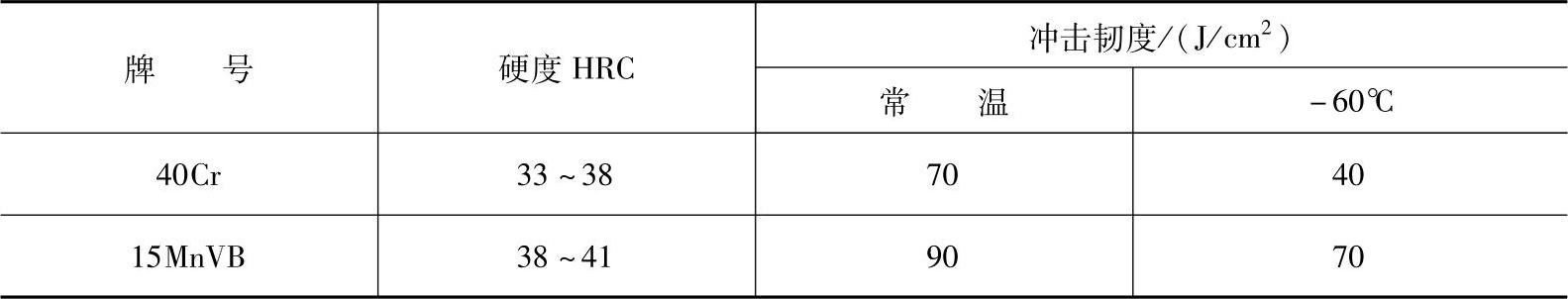

表3-17 冲击韧度的比较


实例4 ZG30CrMnSiMoTi钢矿山机械耐磨配件的低碳马氏体强韧化ZG30CrMnSiMoTi的化学成分,如表3-18所示。

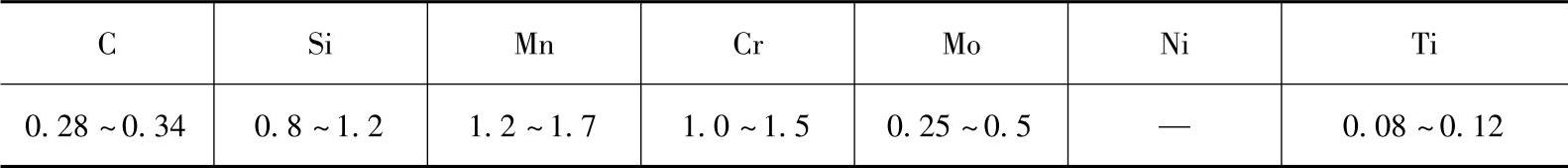

表3-18 ZG30CrMnSiMoTi的化学成分(质量分数)(%)


ZG30CrMnSiMoTi力学性能与热处理工艺的关系见表3-19。由该表可看出,淬火温度分别从900℃、950℃、1000℃加热后在水中冷却,硬度几乎没有变化,但屈服强度和冲击韧度分别逐渐提高。

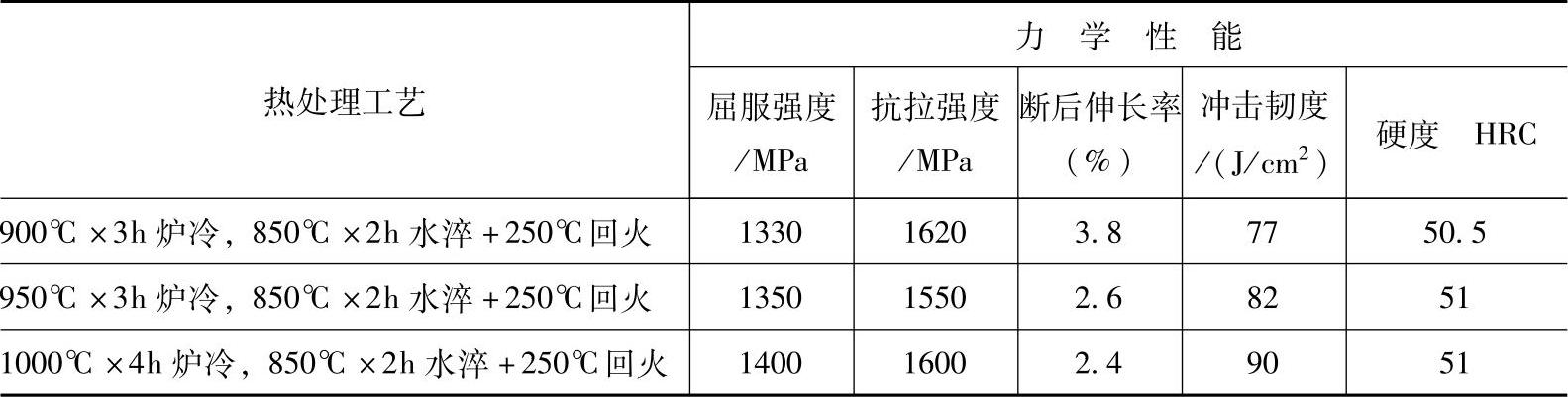

表3-19 ZG30CrMnSiMoTi力学性能与热处理工艺的关系


注:冲击试样为无缺口试样
