【摘要】:在低于1×105Pa的渗氮气氛中,利用工件(阴极)和阳极之间产生的等离子体进行的渗氮称为离子渗氮。3)对非渗氮部分、不通孔及沟槽等处采取屏蔽措施。
在低于1×105Pa(通常是10-1~10Pa)的渗氮气氛中,利用工件(阴极)和阳极之间产生的等离子体进行的渗氮称为离子渗氮。
1.适用范围
该工艺除适用于气体渗氮的范围外,还特别适用于要求渗氮变形小和速度快的工件。
2.技术要求
离子渗氮的技术要求与普通渗氮相同。
3.操作守则
1)渗氮件入炉前,应仔细清理其表面,使之没有氧化皮、油脂及其他污物,以免影响渗氮质量。特别是不锈钢一定要去除氧化膜。
2)工件装炉时,估算其总面积,以便确定比功率。
3)对非渗氮部分、不通孔及沟槽等处采取屏蔽措施。
4)对长管件内壁及温度偏低部位,应增加辅助阳极或阴极。(www.daowen.com)
5)工件装炉完毕,首先抽真空至10Pa以下,然后接通直流电源,并通入少量气体起辉,以便用轻微打弧方法去除工件表面污物。
6)待辉光稳定后增加气体流量,以提高炉内压力,一般控制在130~1060Pa范围内。其中,结构钢零件炉内压力为266~532Pa,高合金钢工模具为133Pa。
7)增加电压和电流,待工件到温度后再调节电压,维持适当的电流密度,直至完成预定时间后关闭阀门,停止供气和排气,切断辉光电源。
8)工件在处理的气氛中随炉冷却到200℃以下,即可出炉。
4.具体应用
实例 几种模具离子渗氮工艺见表1-71

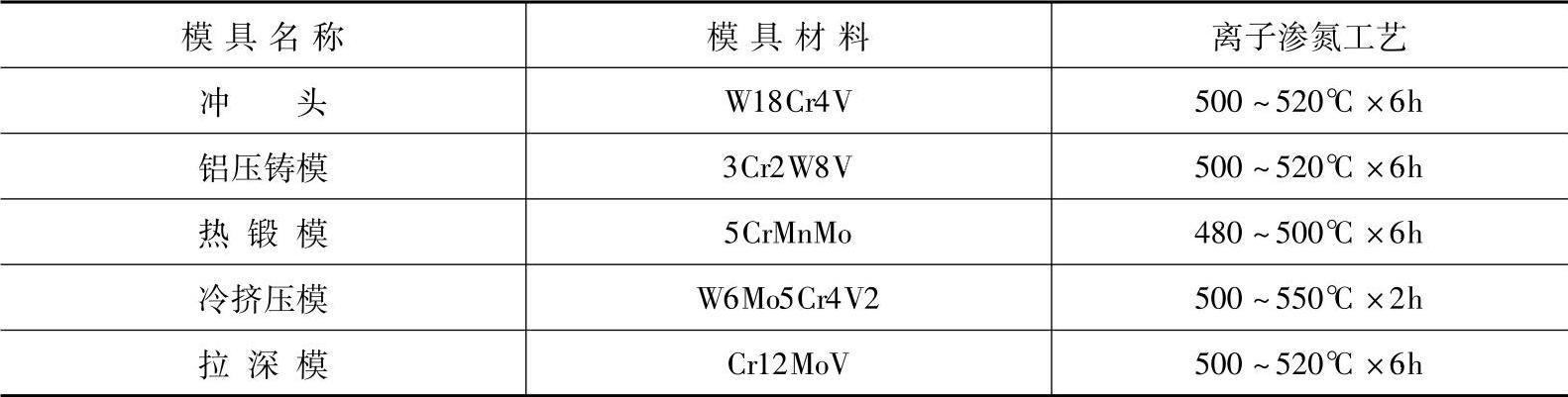

表1-71 几种模具离子渗氮工艺
免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。
有关实用热处理技术及应用的文章
