火焰淬火工艺:利用氧乙炔焰快速冷却工艺

时间:2023-06-16 理论教育 版权反馈
【摘要】:火焰淬火是指利用氧乙炔焰对工件表层加热并快速冷却的热处理工艺。火焰淬火方法如图1-44所示。3)火焰淬火的冷却介质,一般用水或压缩空气,或两者结合使用。在卧式车床上安装拖板和喷嘴架进行连续火焰淬火。火焰淬火后工件硬度为50~52HRC,回火后表面硬度符合技术要求。

火焰淬火工艺:利用氧乙炔焰快速冷却工艺

火焰淬火是指利用氧乙炔(或其他可燃气体)焰对工件表层加热并快速冷却的热处理工艺。火焰淬火方法如图1-44所示。

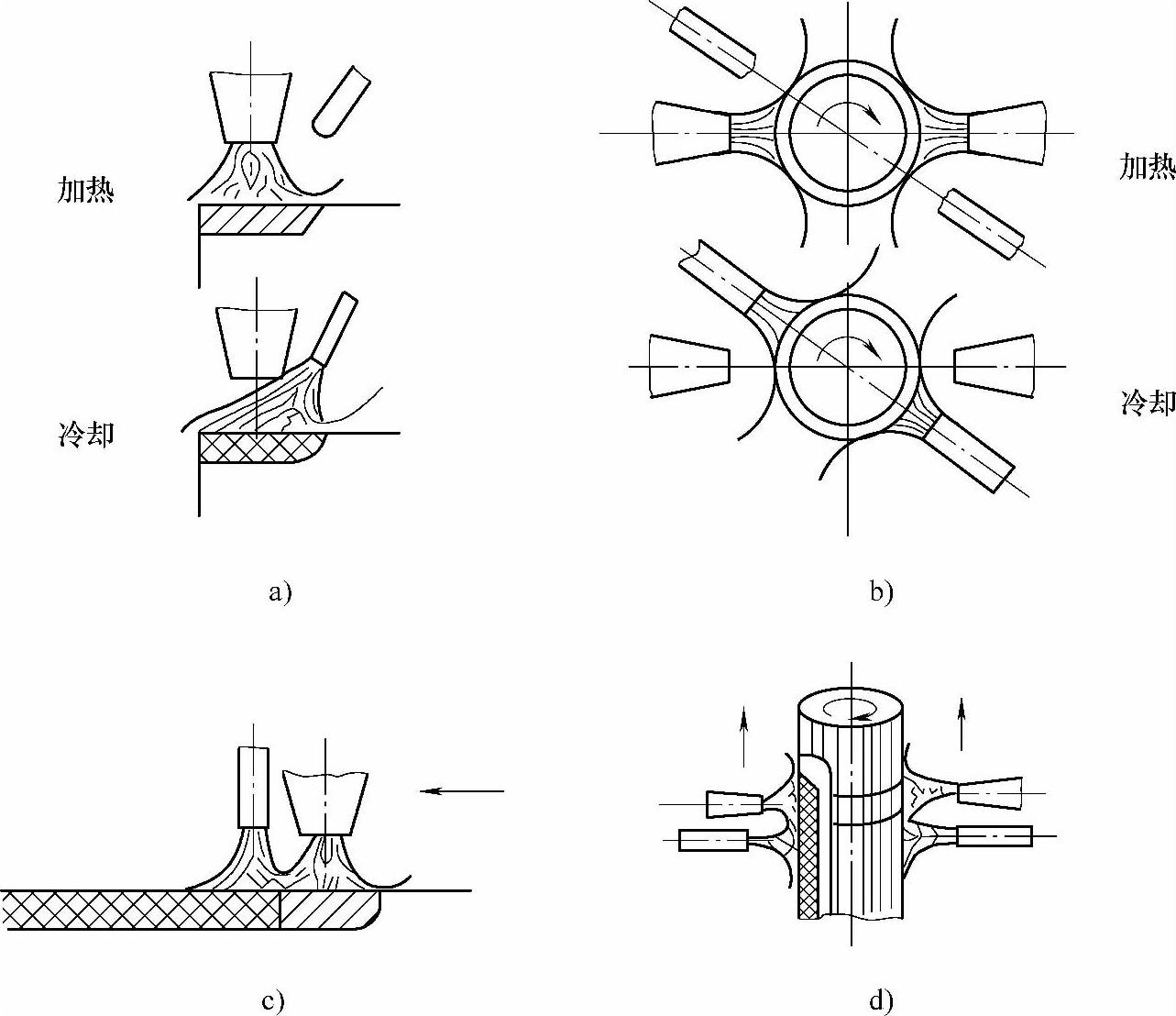

图1-44 火焰淬火方法

a)固定法 b)旋转法 c)推进法 d)旋转推进法

1.适用范围

1)中碳碳素钢和中碳合金钢制作的工件。

2)表面无任何缺陷且基体组织中大部分为珠光体(体积分数≥70%)的球墨铸铁工件。

2.技术要求

1)表面淬火后的硬度和硬化层深度,均应满足产品设计图样中的技术要求。

2)表面淬火后的金相组织:硬化层为马氏体,过渡层为托氏体和索氏体,心部为原始组织。

3)淬火后表面不得有严重氧化和被烧伤迹象。

4)一般工件不允许有回火软带。特殊工件回火软带宽度不得大于12mm,且硬度不得低于允许硬度范围下限15HRC。

3.操作守则

1)火焰淬火前,工件应进行正火或调质处理,以使淬火后获得细密的表面淬火组织。

2)淬火前,工件表面应清洁,无氧化皮和其他痕迹,以免淬火应力集中而产生裂纹和硬度不均。

3)火焰淬火的冷却介质,一般用水或压缩空气,或两者结合使用。碳的质量分数为0.6%以下的碳素钢常采用15~25℃的水作淬火冷却介质;碳的质量分数为0.6%以上的碳素钢和含Si、Mn的低合金钢常采用30~40℃的水作淬火冷却介质。对于有沟槽的工件,可以使用水和空气联合冷却;对于GCr15、65Mn等钢制作的工件,可以采用压缩空气冷却。

4)正式生产前,应验证工艺参数的正确性。在通常情况下,喷焰嘴小孔孔径为φ0.5mm,喷水嘴小孔孔径为φ0.8~φ1.0mm;喷嘴与工件表面距离为10~15mm,即火焰的焰心与工件表面距离为1.5~3.0mm(此处温度最高);喷火孔与喷水孔距离为10~15mm。

5)严格检查管路系统是否漏气,检查时不得用明火试验。

6)操作过程若发现火焰倒流,应立刻关闭喷嘴。(www.daowen.com)

7)推进法加热火焰移动速度与淬硬层深度的关系,见表1-41。

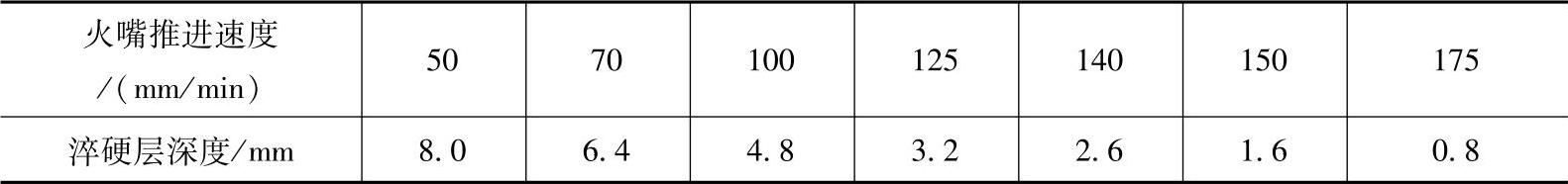

表1-41 推进法加热火焰移动速度与淬硬层深度的关系


8)操作完成后,先关闭氧气,然后关闭乙炔,最后关闭喷水口。

9)操作过程随时检查氧气和乙炔压力。压力不足时不得操作。

10)操作过程严格遵守安全规程,并应有妥善的安全技术措施。

4.具体应用

实例 图1-45为45钢蜗杆,表面硬度要求为45~50HRC。在卧式车床上安装拖板和喷嘴架进行连续火焰淬火。

其工艺参数如下:

1)用两支最大号割炬改装喷嘴加热。

2)速度为31.42mm/r。

3)用手摇丝杠带动长盘旋转前进。

4)工作压力:氧气3×105Pa,乙炔0.77×105Pa。

5)冷却介质:自来水。

火焰淬火后工件硬度为50~52HRC,回火后表面硬度符合技术要求。

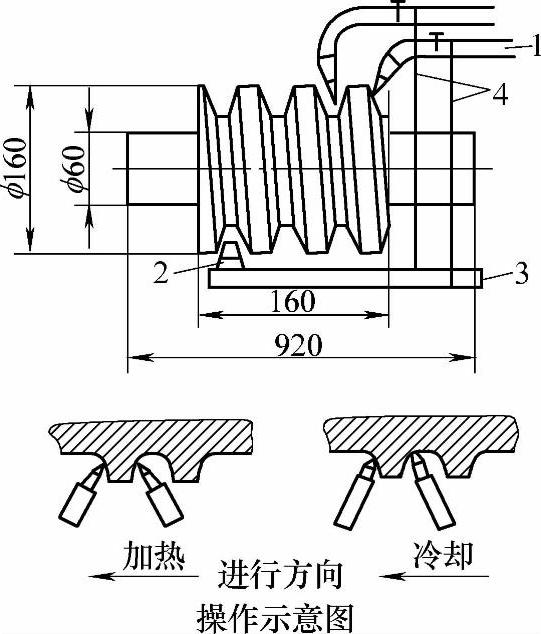

图1-45 45钢蜗杆

1—喷嘴 2—滑子 3—拖板 4—喷嘴架
