球化退火是将钢中的碳化物进行球状化处理的热处理工艺。加热温度一般为钢的临界点Ac₁以上20～30℃。

1.适用范围

该工艺主要适用于共析钢、过共析钢的锻、轧件以及结构钢的冷挤压件，其目的在于降低硬度，改善组织，提高塑性和改善可加工性及淬火工艺性。

2.技术要求

1）钢中碳化物呈一定尺寸的球化形态。

2）硬度适宜，一般根据钢种确定具体硬度。

3.操作守则

1）严格控制加热温度和保持时间。

2）严格控制冷却速度，通常采用20～50℃／h的速度自加热温度降至被处理钢的冷却临界点（Ar₁）以下10～30℃，并在该温度保持较长时间（一般以加热时间和保温时间的1.5倍为宜）。

3）等温保持后随炉冷却到450～500℃出炉，继续空冷到室温。(www.daowen.com)

4）如果所处理钢的组织中，有严重网状或大块状先析出相，需要先实施正火处理予以消除，然后再进行球化退火处理。

5）各种球化退火的冷却方式，如图1-1所示。

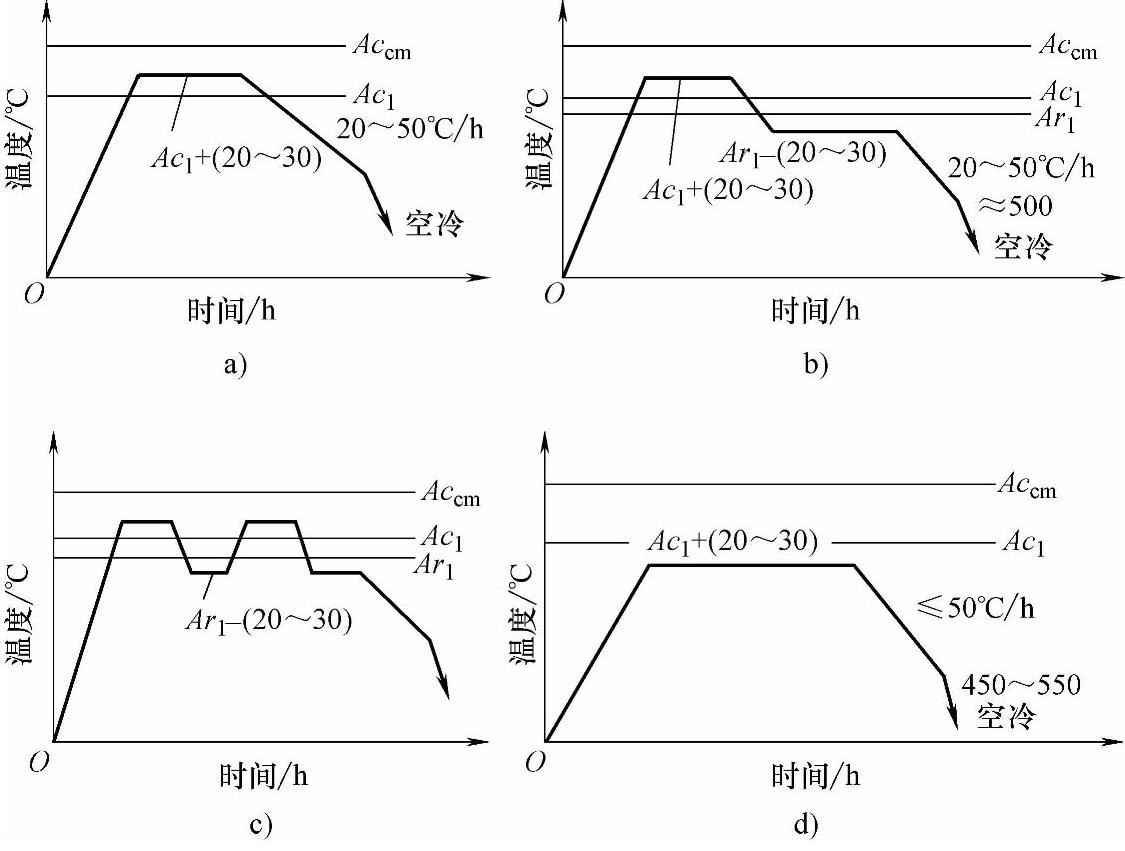

图1-1 球化退火工艺的冷却方式

a）一次球化退火 b）一次等温球化退火 c）循环球化退火 d）低温球化退火

4.具体应用

常用工具钢和轴承钢的球化退火工艺及其硬度见表1-7

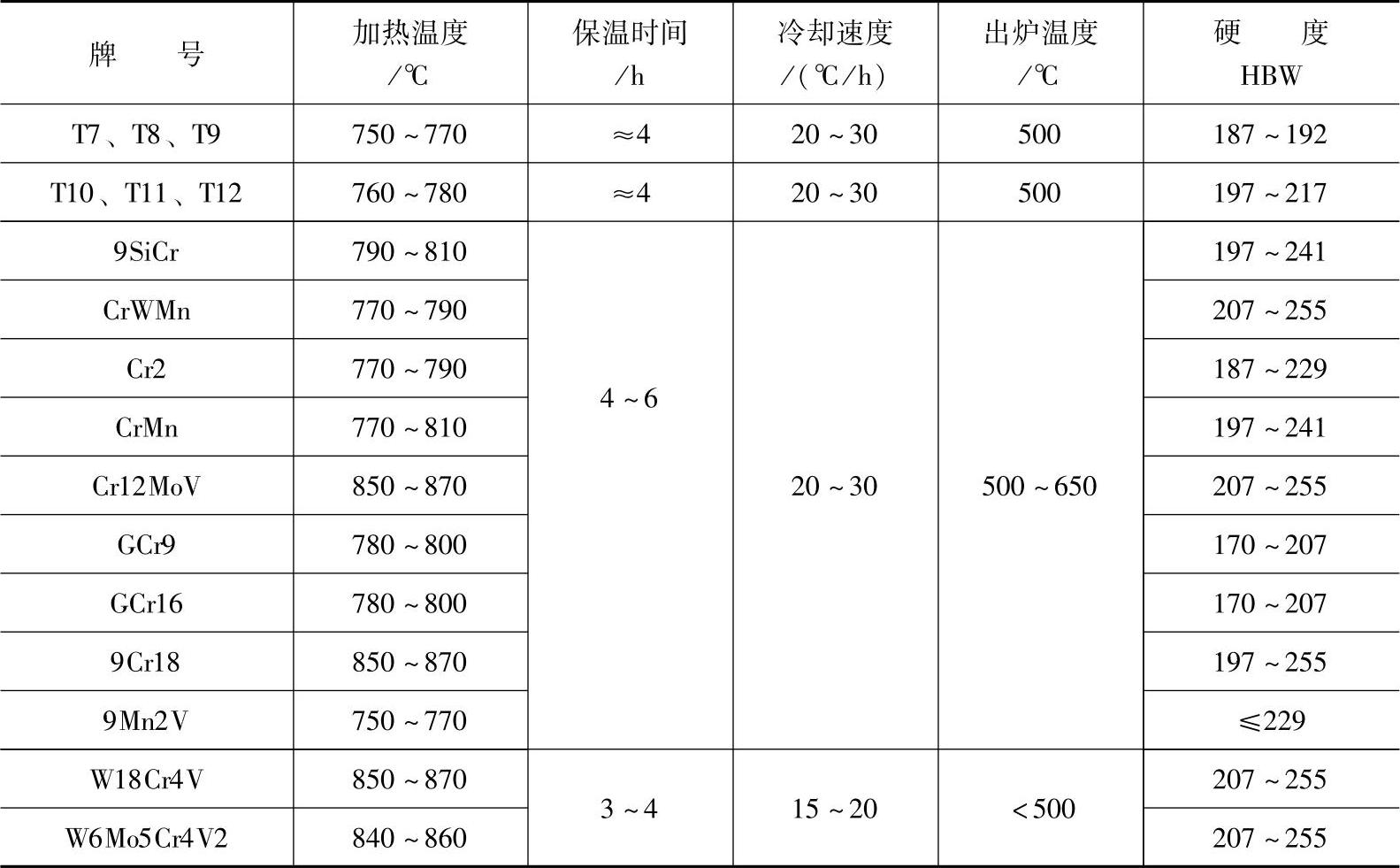

表1-7 常用工具钢和轴承钢的球化退火工艺及其硬度
