理论教育 铸钢件完全退火工艺及显微组织分析

铸钢件完全退火工艺及显微组织分析

时间:2023-06-16 理论教育 版权反馈
【摘要】:2.技术要求1)完全退火后,钢的显微组织:亚共析钢为片状珠光体+铁素体;共析钢为单一的片状珠光体;过共析钢为片状珠光体+渗碳体。表1-5 铸钢件的完全退火工艺规程

铸钢件完全退火工艺及显微组织分析

完全退火是将钢材或零件毛坯加热到临界点(Ac3或Accm)以上30~50℃,保温适当时间后,即完全奥氏体化后随炉降温缓慢冷却,获得珠光体和先析出相(铁素体或渗碳体)类型组织的热处理工艺。

1.适用范围

完全退火适用于各种碳素钢和合金钢的软化处理。

2.技术要求

1)完全退火后,钢的显微组织:亚共析钢为片状珠光体+铁素体;共析钢为单一的片状珠光体;过共析钢为片状珠光体+渗碳体。

2)降低硬度,一般根据钢种确定具体硬度。

3.操作守则

1)完全退火加热过程除严格控制温度和时间外,应尽量减轻钢件的表面氧化脱碳。氧化脱碳层深度不得大于毛坯加工留量的1/2。毛坯的具体加工留量见附录C。

2)完全退火加热保温后,大量装炉时,应随炉冷却或限制一定的冷却速度及出炉温度;单件或小批生产时,可加热保温后出炉掩埋在白灰或草木灰中缓冷。(www.daowen.com)

4.具体应用

1)常用结构钢的完全退火加热温度与硬度见表1-4。

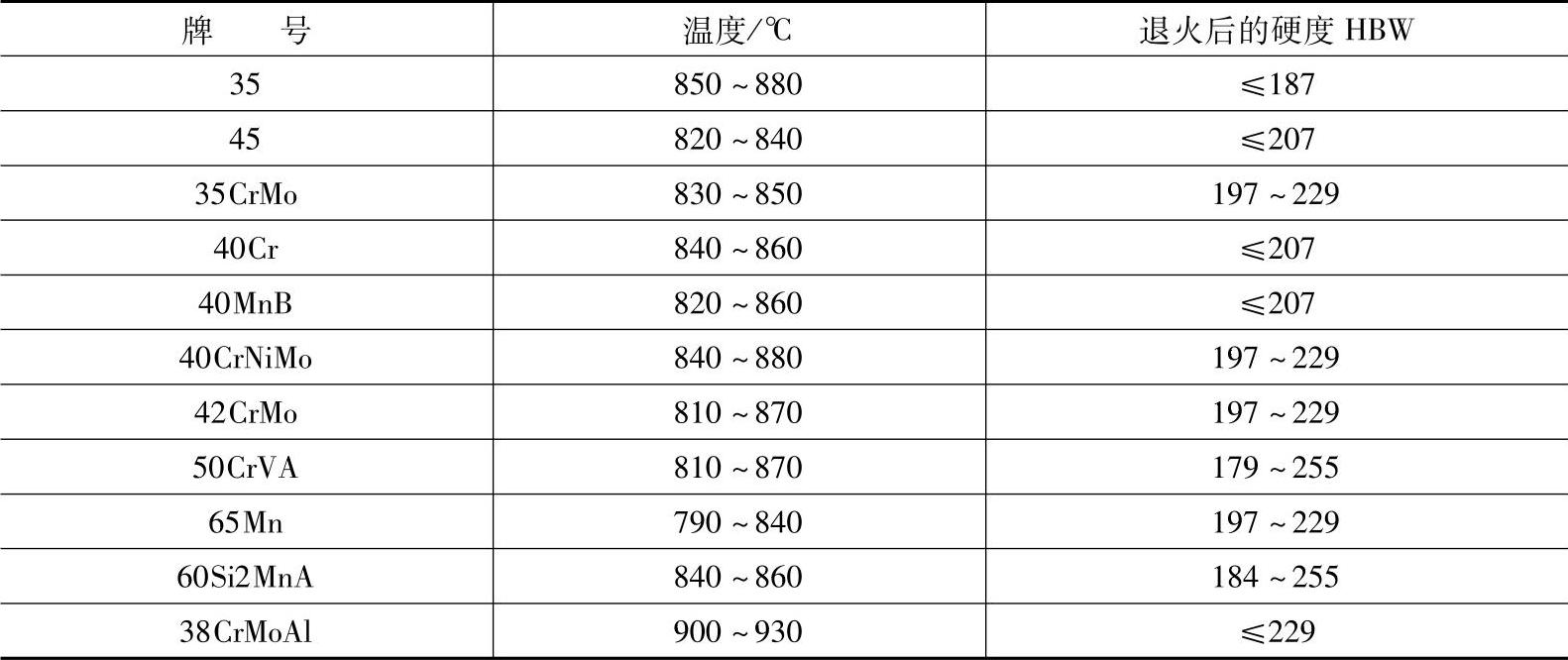

表1-4 常用结构钢的完全退火加热温度与硬度


  其冷却速度:碳钢为200℃/h左右;低合金钢应不大于100℃/h;高合金钢应不大于50℃/h为宜。

2)铸钢件的完全退火工艺规程见表1-5。

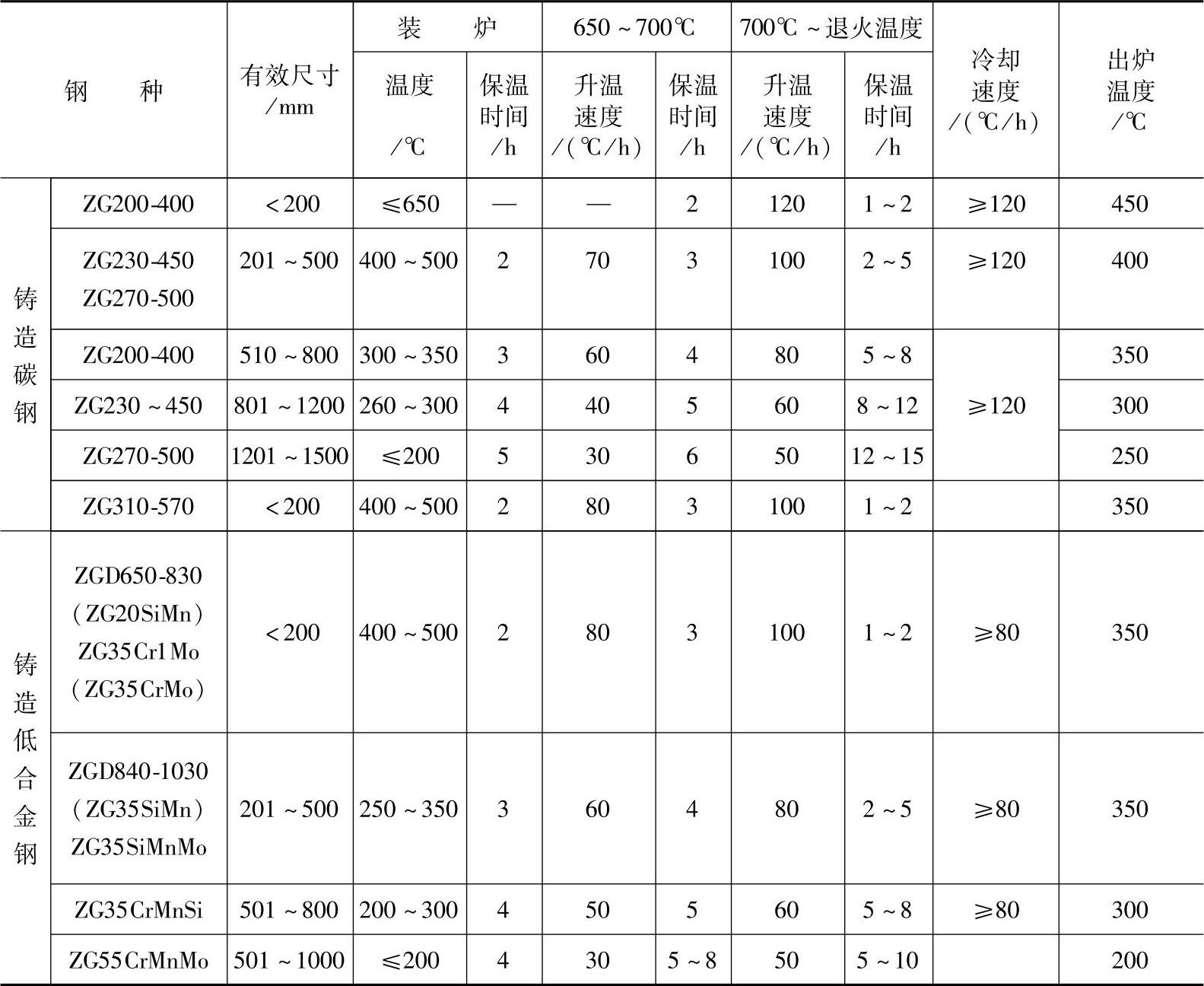

表1-5 铸钢件的完全退火工艺规程


免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
