铸铁正火是为了增加铸铁件基体组织中的珠光体数量，从而改善其力学性能而进行的正火。铸铁正火分为完全奥氏体化正火（正火温度一般为900～960℃）和部分奥氏体化正火（正火温度一般为840～860℃）

1.适用范围

铸铁正火常用于改善灰铸铁、球墨铸铁的力学性能，或为其表面淬火做好组织准备，同时也起到消除铸态白口的作用。

2.技术要求

1）晶粒细化。

2）铸铁件经完全奥氏体化正火获得以珠光体为主的基体组织，经部分奥氏体化正火获得珠光体和铁素体的基体组织。

3）降低内应力，获得较高的强度、硬度和耐磨性。

3.操作守则

1）结构复杂的铸件升温速度尽可能小些，对于一般实体或形状简单的铸件，升温速度可快些。

2）保证铸件各部分均匀加热到所需温度，使组织均匀化。

3）加热过程严防氧化脱碳，其脱碳层不得超过加工余量的1／2。

4）根据铸铁件的形状、大小，可选择在静止空气冷却和鼓风冷却。(www.daowen.com)

5）正火后铸铁件中存在较大的内应力，一般还必须进行一次以去除内应力为目的的回火。回火温度一般为550～650℃。

4.具体应用

1）表1-2所示为球墨铸铁完全奥氏体化正火工艺举例。

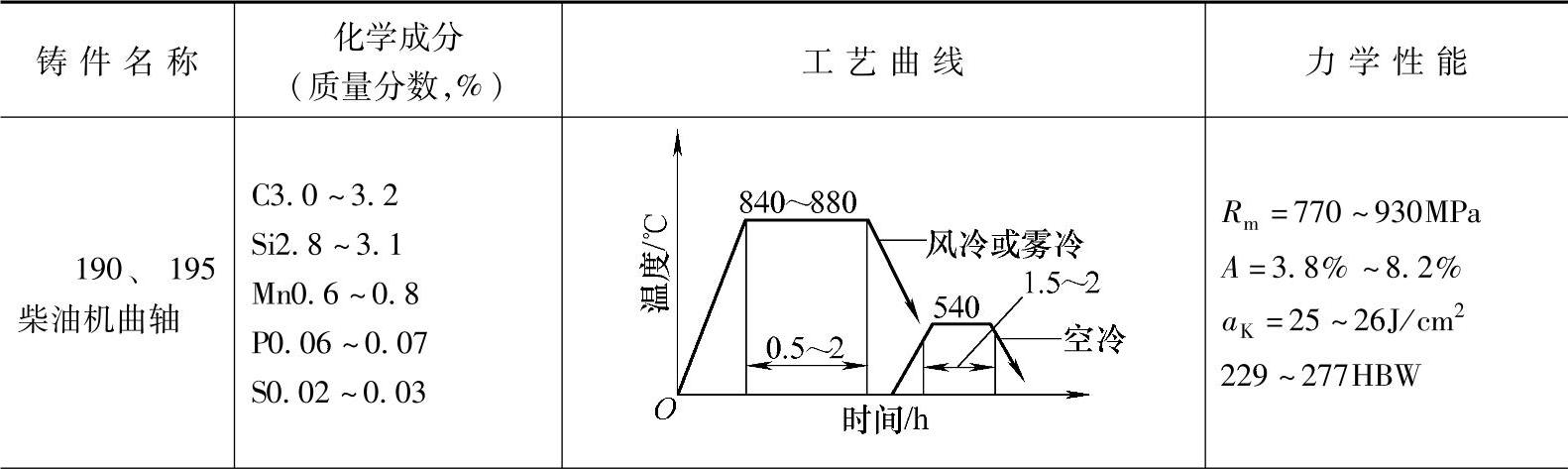

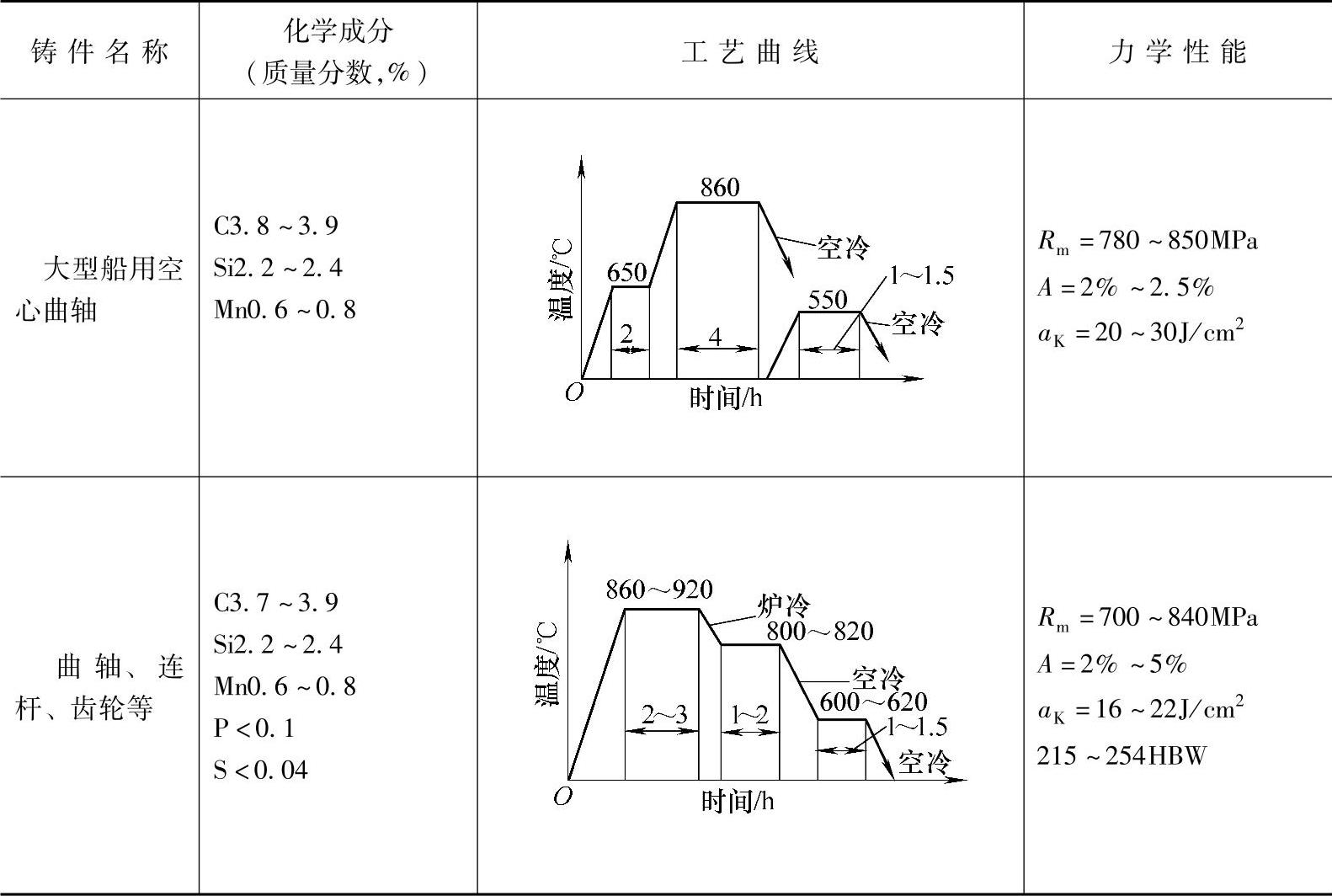

表1-2 球墨铸铁完全奥氏体化正火工艺举例

2）表1-3所示为球墨铸铁不完全奥氏体化正火工艺举例

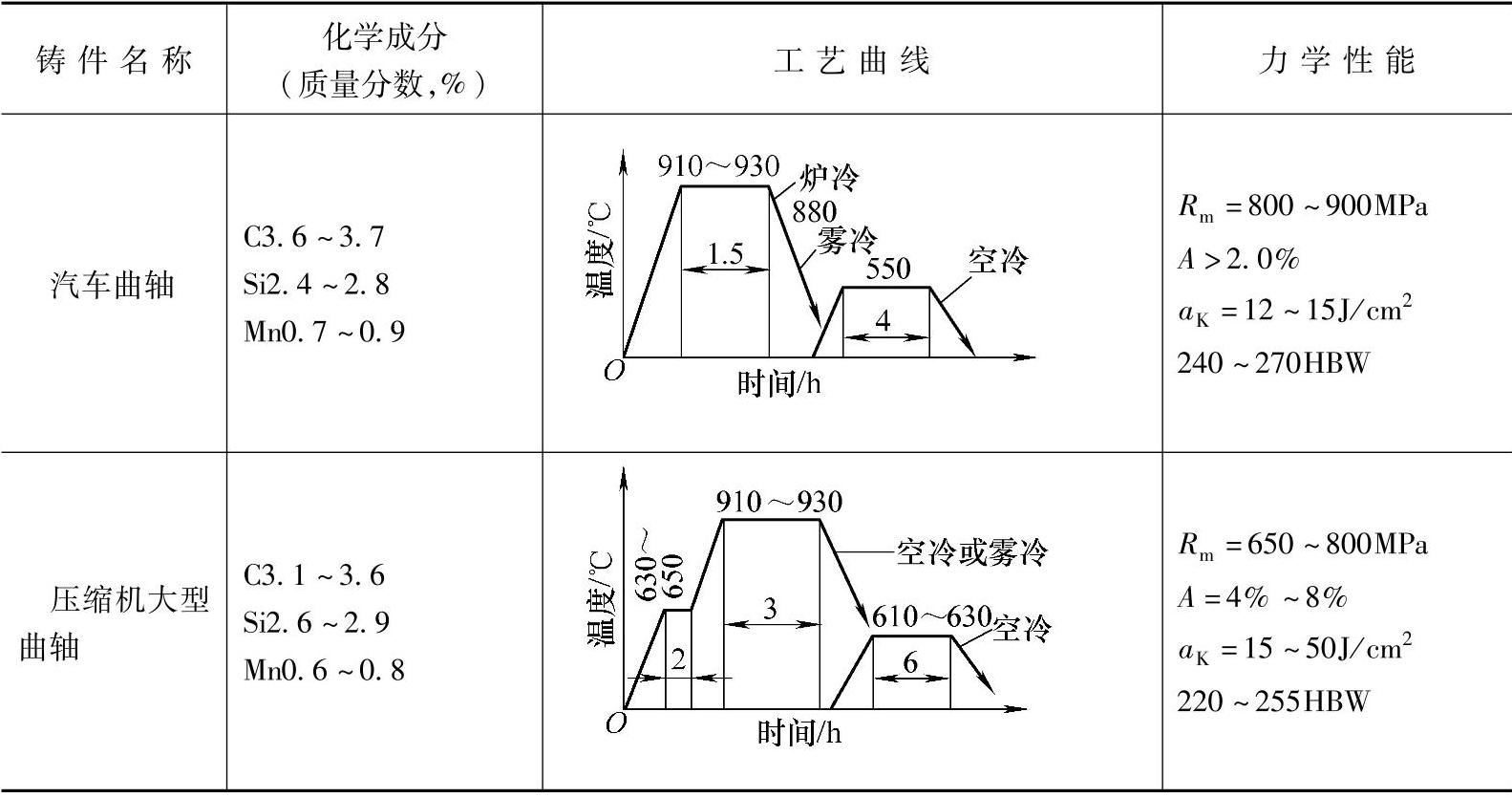

表1-3 球墨铸铁不完全奥氏体化正火工艺举例

（续）
