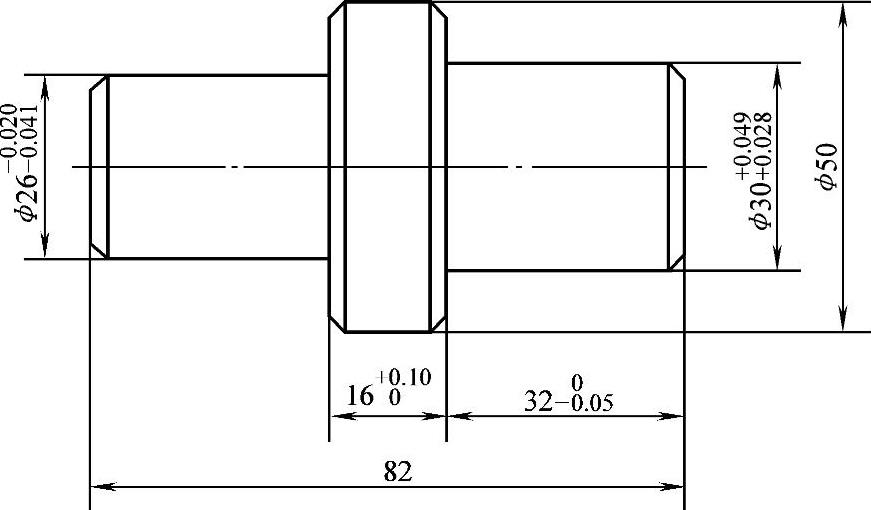

图3-25 计算极限尺寸用图

有一短轴如图3-25所示，试指出各部分尺寸的偏差，并计算各部尺寸的极限尺寸和公差。

解：（1）尺寸ϕ30^+0.049_+0.028mm：上偏差es=+0.049mm，下偏差ei=+0.028mm

最大极限尺寸d_max=d+es=（30+0.049）mm=30.049mm；

最小极限尺寸d_min=d+ei=（30+0.028）mm=30.028mm；

公差T_s=∣d_max-d_min∣∣30.049-30.028∣mm=0.021mm。

（2）尺寸ϕ26^-0.020_-0.0411mm：上偏差es=-0.020mm，下偏差ei=-0.041mm

最大极限尺寸d_max=d+es=[26+（-0.020）]mm=25.98mm；(www.daowen.com)

最小极限尺寸d_min=d+ei=[26+（-0.041）]mm=25.959mm；

公差T_s=∣es-ei∣=∣-0.020-（-0.041）∣mm=0.021mm。

（3）尺寸ϕ16^+0.10₀mm：上偏差es=+0.10mm，下偏差ei=0

最大极限尺寸d_max=d+es=（16+0.10）mm=16.10mm；

最小极限尺寸d_min=d+ei=（16+0）mm=16mm；

公差T_s=∣es-ei∣=∣0.10-0∣mm=0.10mm。

（4）尺寸ϕ50为未注公差尺寸，按IT12选取：ϕ50_0-0.25mm。

（5）尺寸82为未注公差尺寸，按IT12选取：（82±0.15）mm。
