配合是指基本尺寸相同的、相互结合的孔和轴的公差带之间的关系。

孔和轴的配合代号用分数形式表示。分子是孔的公差带代号，分母是轴的公差带代号，如，或H7/g6。配合代号一般应用在装配图上，并注有配合的基本尺寸，这时用基本尺寸和配合代号完整地表示出来，如或写成ϕ60H7/g6。

1.配合种类

基本尺寸相同的孔和轴，在相互结合时，为获得不同性质的配合，得到不同松紧程度的配合，将配合分为间隙配合、过盈配合和过渡配合三大类。

（1）间隙配合　具有间隙（包括最小间隙等于零）的配合，称为间隙配合。这类配合的特点是：孔的最小极限尺寸D_min与轴的最大极限尺寸d_max之差总是大于或等于零，即

D_min-d_max≥0

所以孔的公差带总在轴的公差带之上，如图3-18所示，其中如右图所示最小间隙等于零。

图3-18 间隙配合公差带

在间隙配合中，由于孔和轴的实际尺寸在各自的极限尺寸范围内变动，因此孔和轴在配合中的间隙量也在最大间隙X_max和最小间隙X_min这两个量之间变化。这两个量可用计算式表示为

X_max=D_max-d_min （3-11）

X_min=D_min-d_max （3-12）

为简化运算，可按上偏差ES、es和下偏差EI、ei表示：

X_max=ES-ei （3-13）

X_min=EI^-es （3-14）

（2）过盈配合 具有过盈（包括最小过盈等于零）的配合，称为过盈配合。这类配合的特点是：孔的最大极限尺寸D_max与轴的最小极限尺寸d_min之差总是小于或等于零，即

D_max-d^min≤0

所以孔的公差带总在轴的公差带之下，如图3-19所示，其中如右图所示最小过盈等于零。

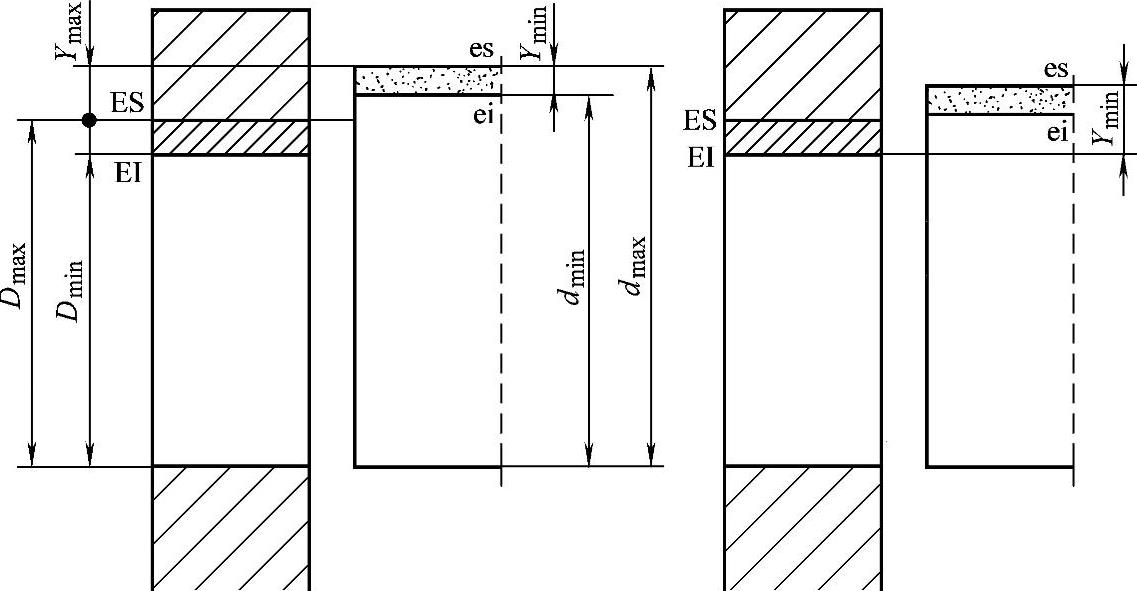

图3-19 过盈配合公差带

在过盈配合中，由于孔和轴的实际尺寸在各自的极限尺寸范围内变动，因此孔和轴在配合中的过盈量也随之变化，从而存在最大过盈Y_max和最小过盈Y_min两个量。这两个量用计算式表示为

Y_max=D_min-d_max （3-15）

Y_min=D_max-d_min （3-16）

为简化运算，可按上偏差ES、es和下偏差EI、ei表示

Y_max=EI-es （3-17）

Y_min=ES-ei （3-18）

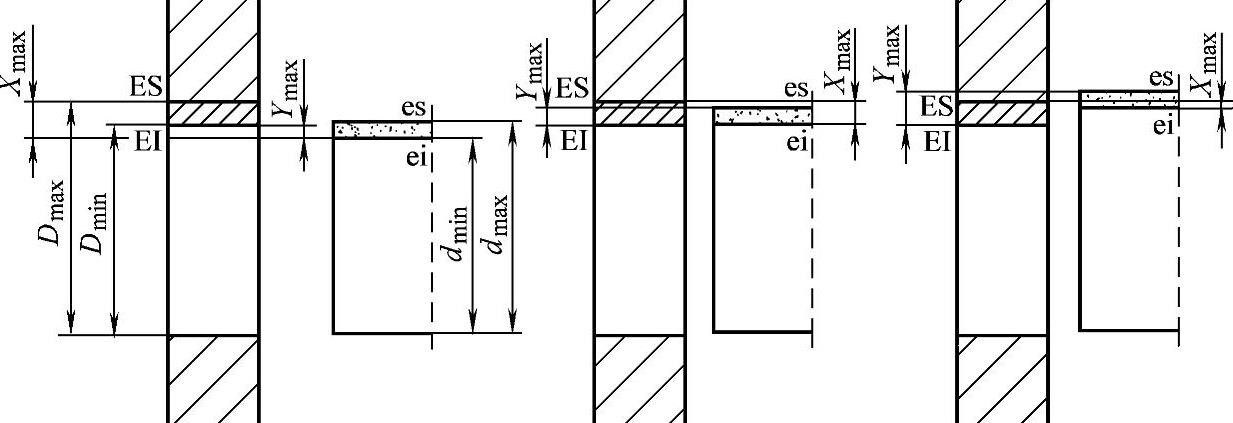

（3）过渡配合 可能具有间隙或过盈的配合，称为过渡配合。这类配合的特点是：孔和轴的公差带相互交叠，如图3-20所示。所以孔的最小极限尺寸D_min与轴的最大极限尺寸d_max之差可能出现正值，也可能出现负值，即可能出现间隙配合或过盈配合的情况：

当D_min-d_max>0时，是间隙配合；

当D_min-d_max<0时，是过盈配合。

图3-20 过渡配合公差带

由于孔和轴的实际尺寸在各自的极限尺寸范围内变动，因此孔和轴在配合中的间隙量和过盈量也随之变化，最大间隙X_max和最大过盈Y_max用计算式表示为

X_max=D_max-d_min （3-19）

Y_max=D_min-d_max （3-20）

它们也可用上偏差ES、es和下偏差EI、ei表示

X_max=ES-ei （3-21）

Y_max=EI-es （3-22）

2.配合公差

在孔和轴的配合中，允许间隙或过盈的变动量称为配合公差T。配合公差是没有符号的绝对值。

对于间隙配合，配合公差等于最大间隙X_max与最小间隙X_min之代数差的绝对值；对于过盈配合，配合公差等于最小过盈Y_min与最大过盈Y_max之代数差的绝对值；对于过渡配合，配合公差等于最大间隙X_max与最大过盈Y_max之代数差的绝对值，即

（1）间隙配合T=∣X_max-X_min∣ （3-23）

（2）过盈配合T=∣Y_min-Y_max∣ （3-24）

（3）过渡配合T=∣X_max-Y_max∣ （3-25）

配合公差直观地反映孔和轴配合的松紧程度。

3.公差制度

为使配合标准化、规范化，国家标准规定了基准制的公差制度，即基孔制和基轴制。

（1）基孔制 以基本偏差为一定的、孔的公差带位置固定不变，只改变轴的公差带位置，就可以得到不同性质的配合的公差制度称为基孔制。

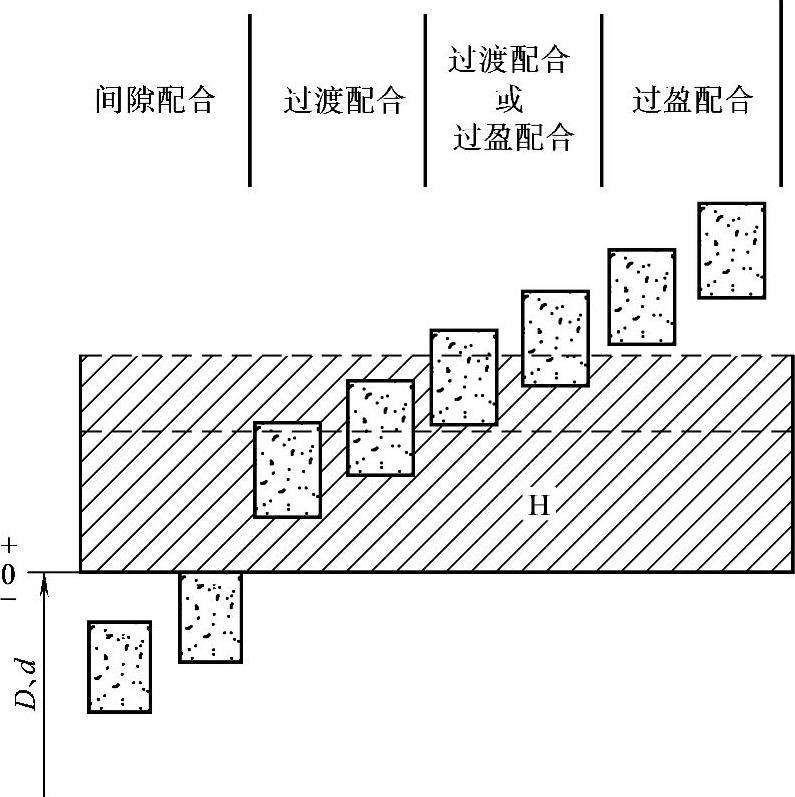

在基孔制配合中的孔称为基准孔，其基本偏差代号为“H”，并根据配合精度，选择其公差等级。它的下偏差为基本偏差，其值都为零；上偏差根据标准公差的等级选取。轴的基本偏差则由配合的种类和配合的松紧程度选取，如图3-21所示。(www.daowen.com)

在基孔制中，基准孔为H，轴则从a→h用于间隙配合；j→ZC用于过渡配合或过盈配合。

基孔制的应用较广，如在机械设计中，当相互配合的孔和轴都需要加工时，往往采用基孔制。

（2）基轴制 以基本偏差为一定的轴的公差带位置固定不变，只改变孔的公差带位置，也可以得到不同性质的配合的公差制度称为基轴制。

在基轴制配合中的轴称为基准轴，其基本偏差代号为“h”，并根据配合精度选择其公差等级。它的上偏差为基本偏差，其值都为零；下偏差根据标准公差的等级选取。孔的基本偏差则由配合的种类和配合的松紧程度选取，如图3-22所示。

图3-21 基孔制配合公差带

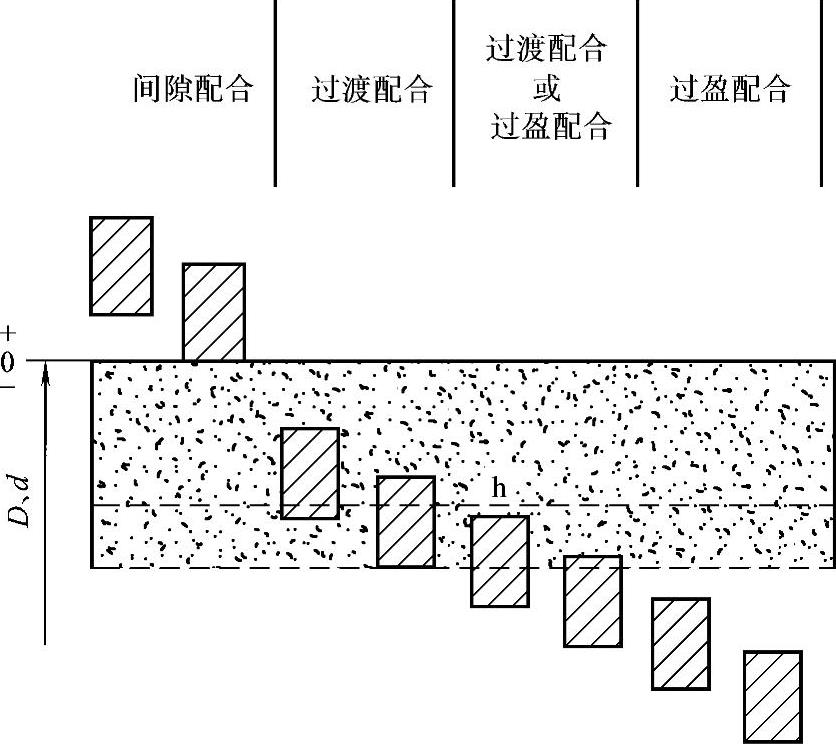

图3-22 基轴制配合公差带

在基轴制中，基准轴为h，轴则从A～H用于间隙配合；J～ZC用于过渡配合或过盈配合。

基轴制多根据以精度较高的配件外径，车削配合孔的场合，如以滚动轴承的外径，配制轴承孔等。

4.公差带及配合的选用原则

孔和轴的公差带及配合，应首先采用优先公差带及优先配合，其次采用常用公差带及常用配合，再次采用一般用途公差带。必要时，可按标准所规定的标准公差（表3-2）与基本偏差组成孔和轴的公差带及配合。

（1）极限偏差

1）优先用途轴的极限偏差见表3-5。

2）优先用途孔的极限偏差见表3-6。

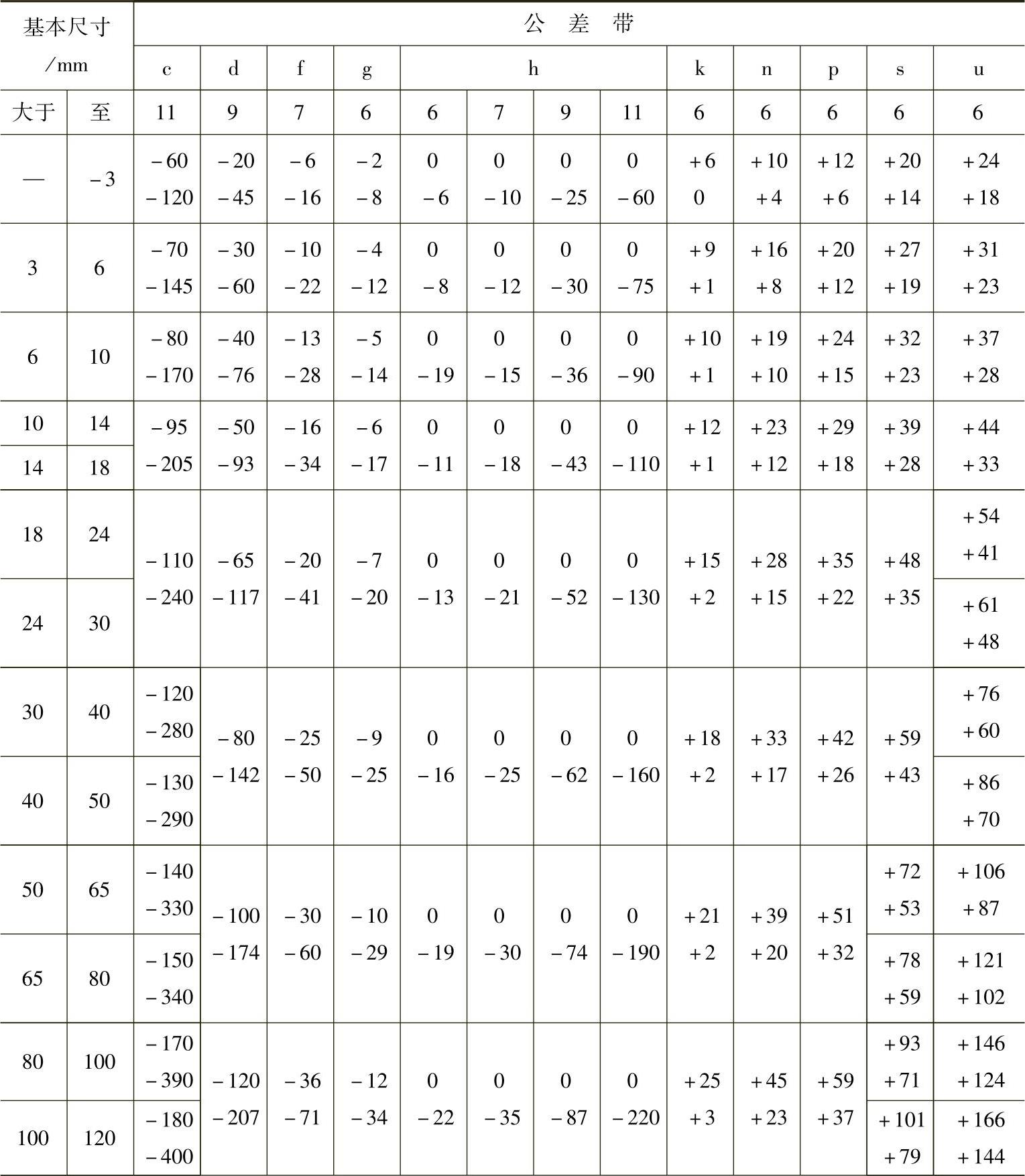

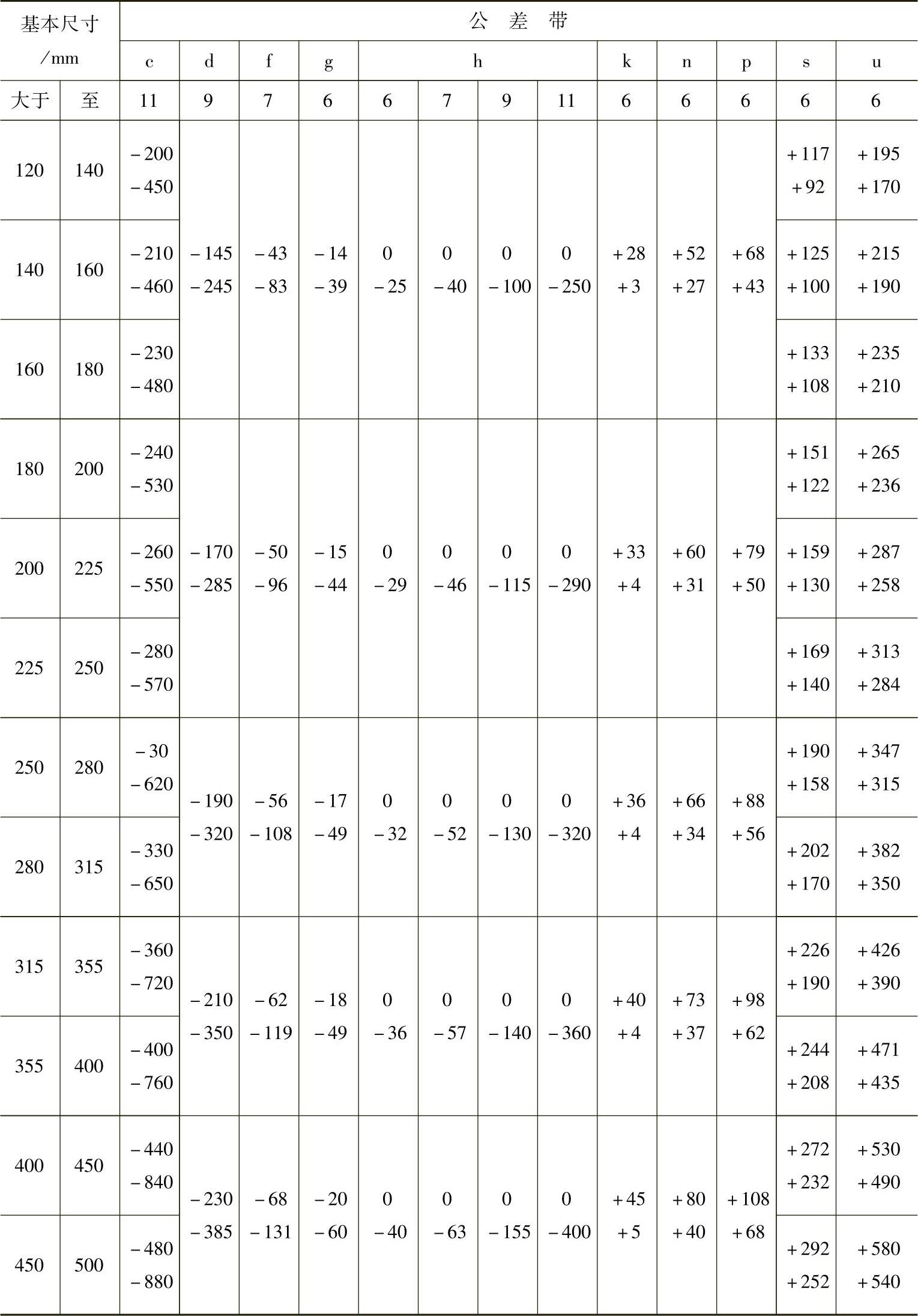

表3-5 优先用途轴的极限偏差（尺寸≤500mm） （单位：μm）

（续）

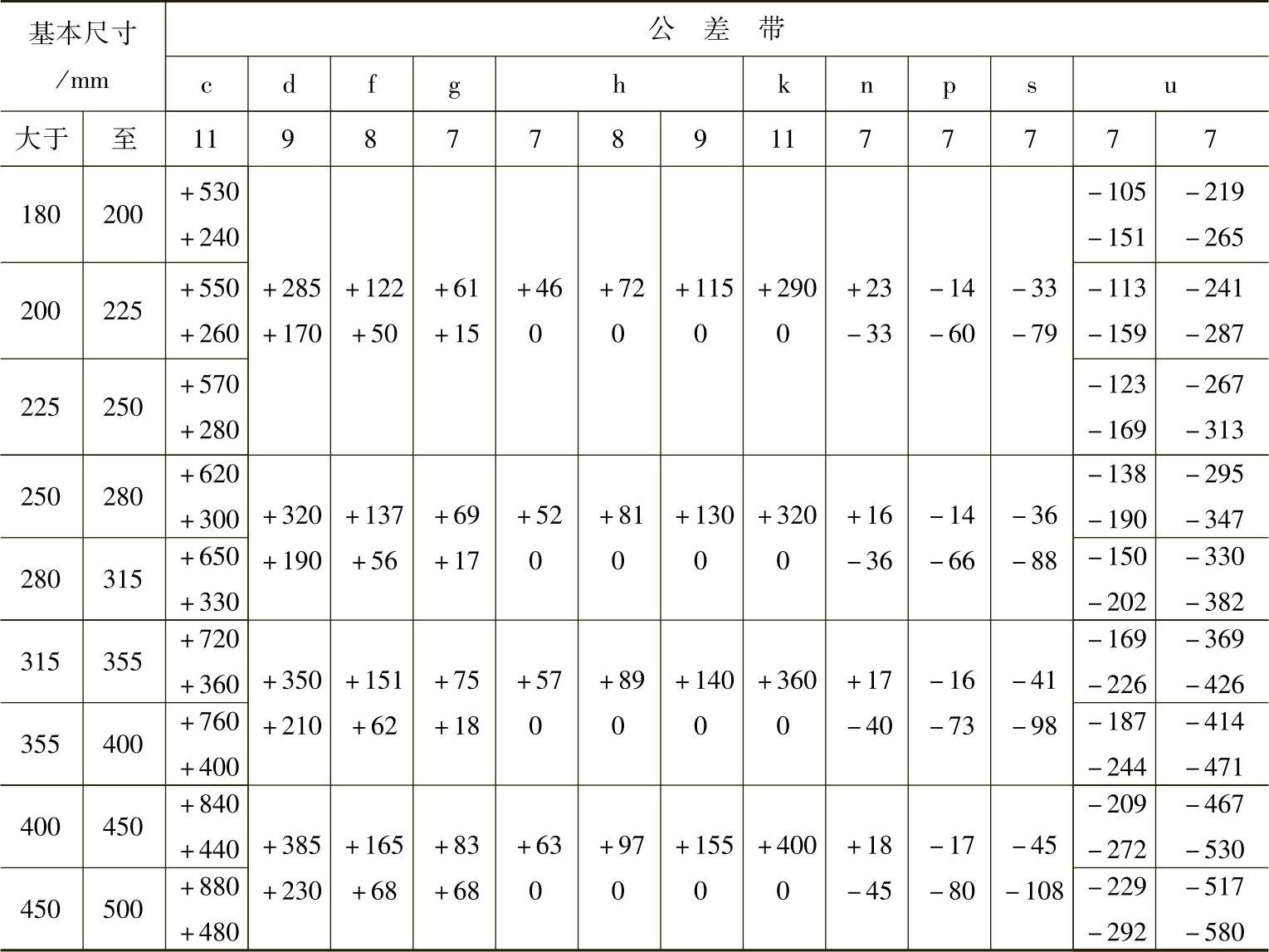

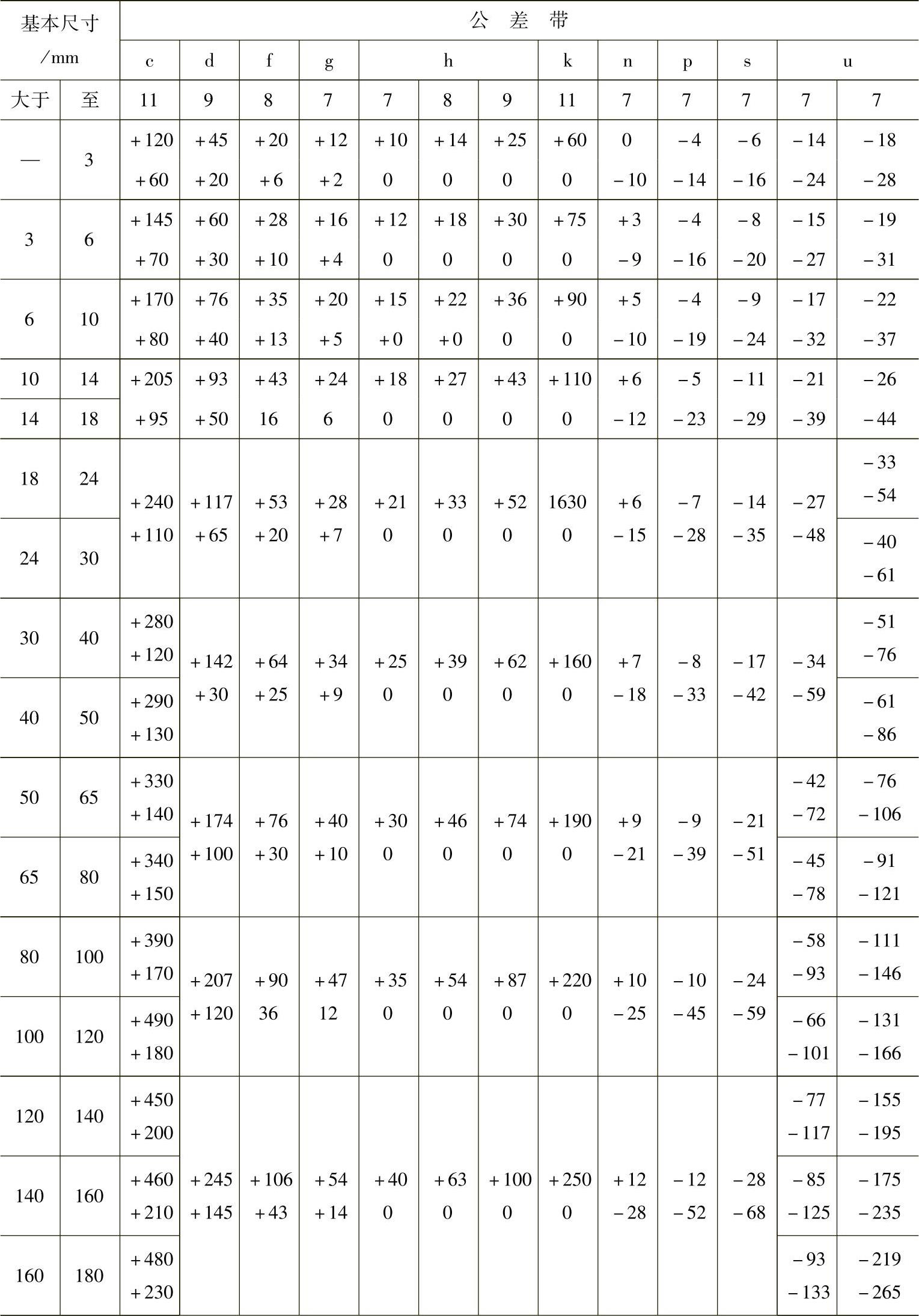

表3-6 优先用途孔的极限偏差（尺寸≤500mm） （单位：μm）

（续）

（2）公差带

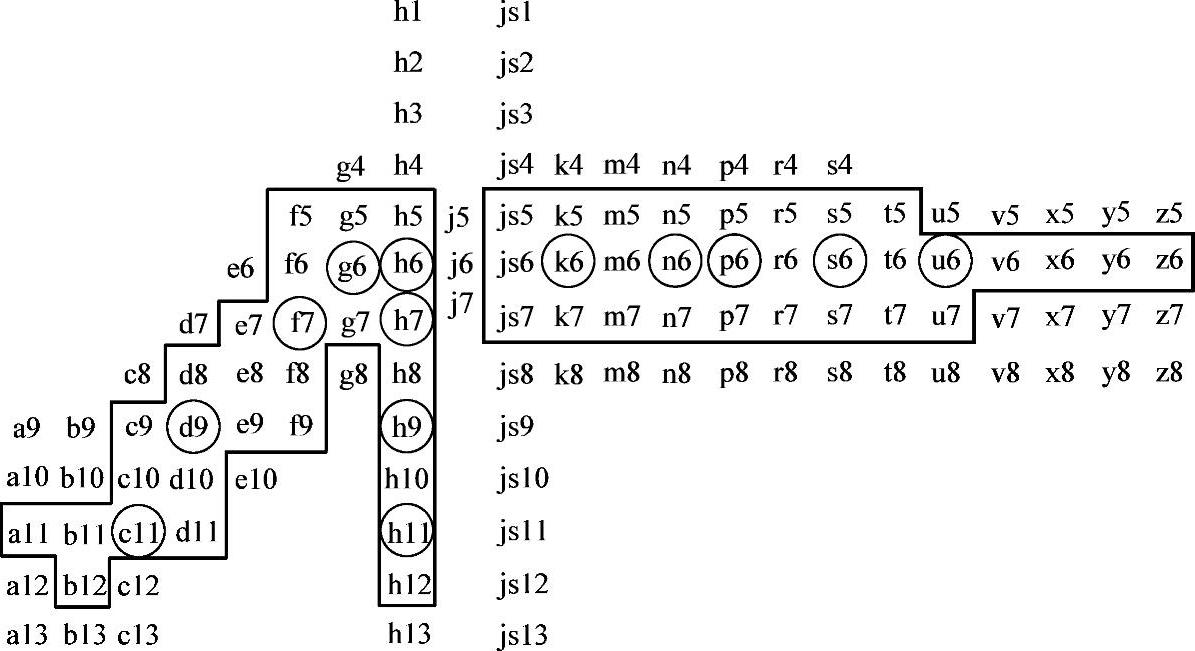

1）轴的优先和常用公差带见图3-23。

图3-23 轴的优先和常用公差带

注：1.轴的一般的公差带，共119个（包括常用和优先）。

2.带方框的为常用公差带，共59个（包括优先）。

3.圆圈中的为优先公差带，共13个。

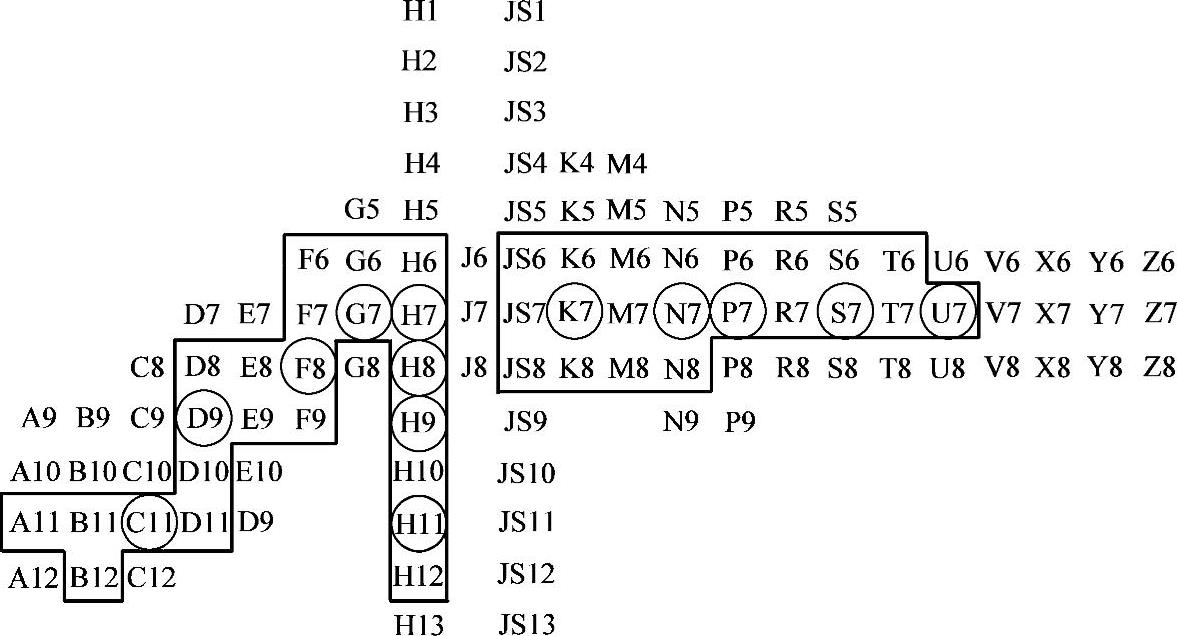

2）孔的优先和常用公差带见图3-24。

图3-24 孔的优先和常用公差带

注：1.孔的一般的公差带，共105个（包括常用和优先）。

2.带方框的为常用公差带，共44个（包括优先）。

3.圆圈中的为优先公差带，共13个。

（3）配合

1）基孔制优先和常用配合见表3-7。

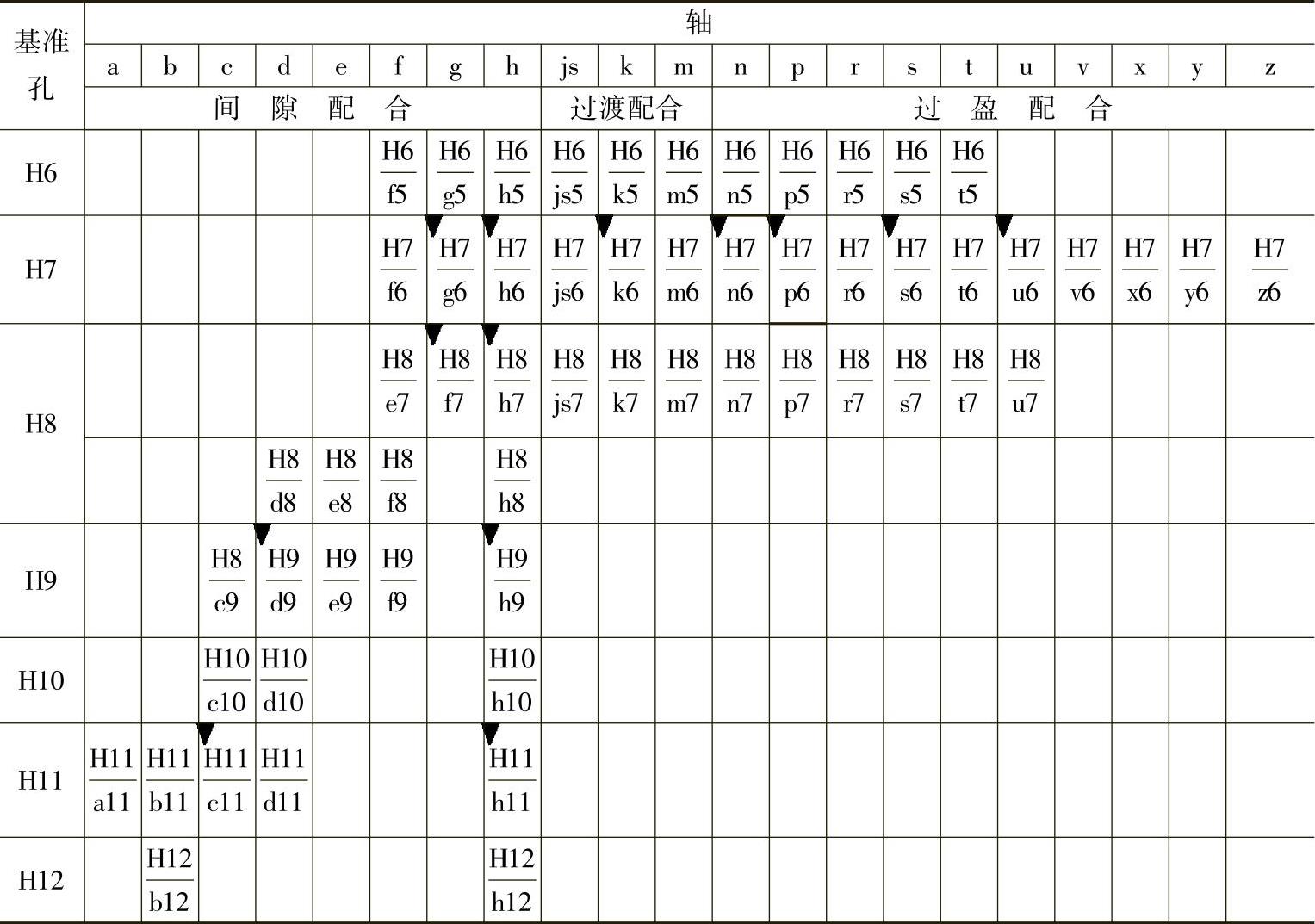

表3-7 基孔制优先和常用配合

注：1.、在基本尺寸小于或等于3mm和在小于或等于100mm时，为过渡配合。

2.标注的配合为优先配合。

2）基轴制优先和常用配合见表3-8。

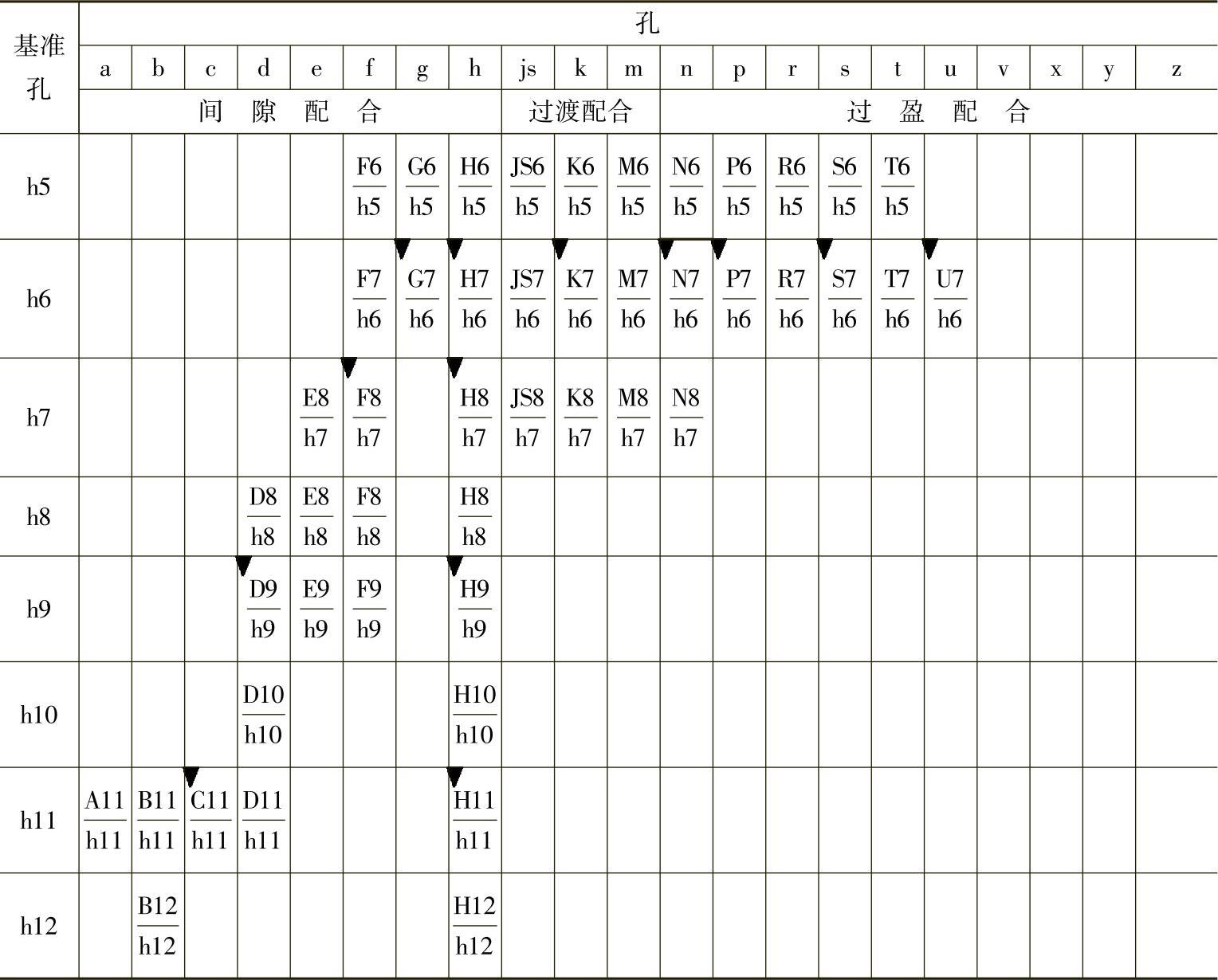

表3-8 基轴制优先和常用配合

注：标注的配合为优先配合。
