基本偏差代号确定孔和轴大小

1.基本偏差定义

国家标准规定,将确定公差带相对于零线位置的那个极限偏差叫做基本偏差。基本偏差可以是上偏差,也可以是下偏差(JS和js除外),一般将靠近零线的那个偏差作为基本偏差,如图3-16所示。

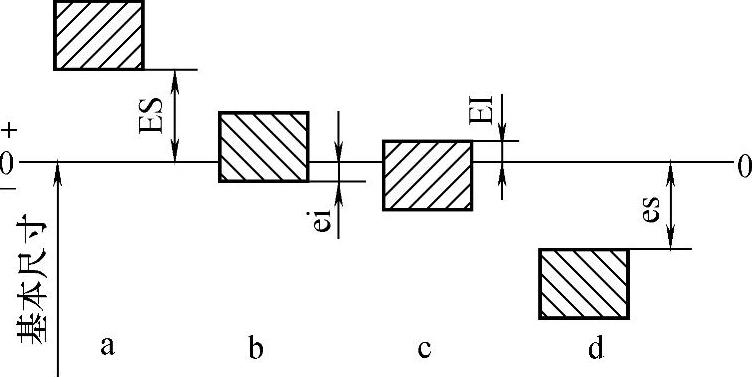

图3-16 基本偏差示意图

当公差带在零线上方时,图中a、b的下偏差靠近零线,基本偏差分别是下偏差EI和ei;当公差带在零线下方时,图中c、d的上偏差靠近零线,基本偏差分别是上偏差ES和es。

规定基本偏差是为了使公差带的位置标准化。

2.基本偏差数值

基本偏差代号用拉丁字母表示,大写的为孔,小写的为轴,各28个,用以满足各种不同配合性质的需要。表3-3为轴的基本偏差数值,表3-4为孔的基本偏差数值。

3.基本偏差解读

为形象地反映基本偏差,将基本偏差系列用图形的方法显示,即如图3-17所示的基本偏差系列示意图。

根据基本偏差定义,从图中看出:

1)对于孔,从A~H基本偏差为下偏差EI,H的下偏差EI=0,以后(JS除外)的基本偏差均为上偏差ES。

2)对于轴,从a~h基本偏差为上偏差es,h的上偏差es=0,以后(js除外)的基本偏差均为下偏差ei。

3)H的下偏差和h的上偏差均为零,则分别将它们叫做基准孔和基准轴。

根据基本偏差示意图还可以引申理解为:

1)基本偏差是极限偏差的起始线。当起始线在零线上方时,其公差带向正值方向延伸;当起始线在零线下方时,其公差带向负值方向延伸。

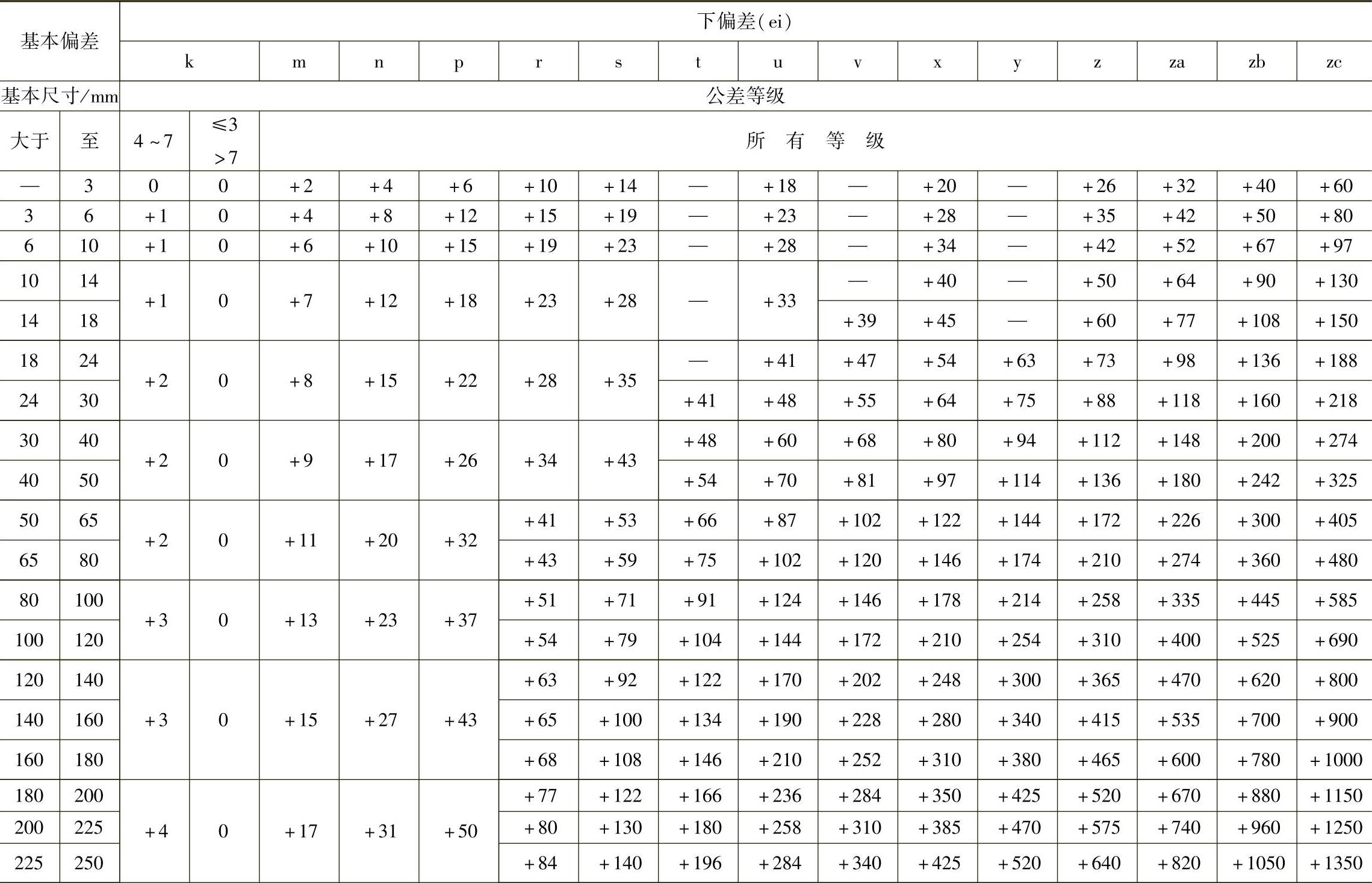

表3-3 a轴的基本偏差数值表(一) (单位:μm)


(续)

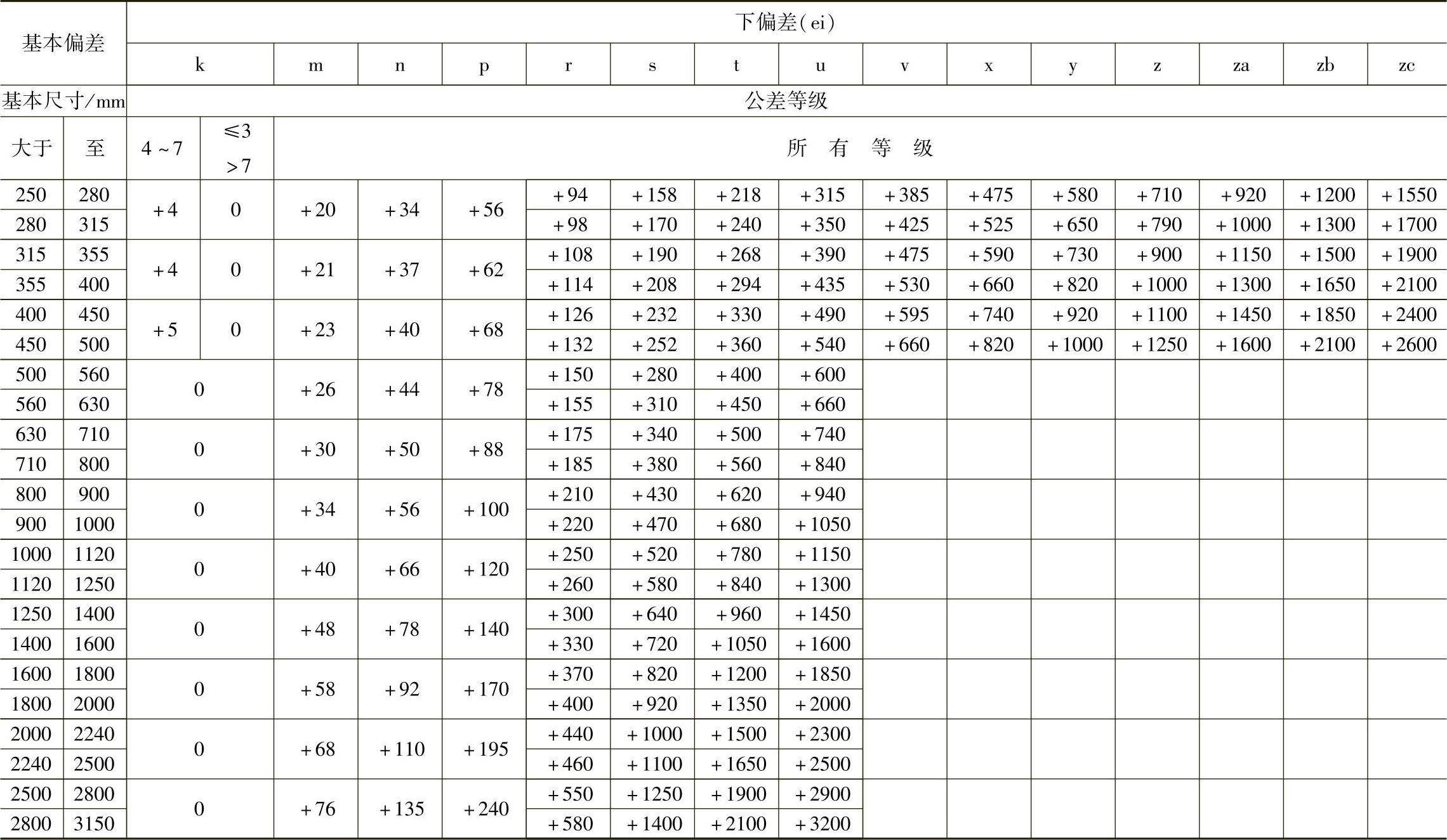

表3-3 b轴的基本偏差数值表(二) (单位:μm)


(续)


注:1.基本尺寸小于1mm时,各级的a和b均不采用。

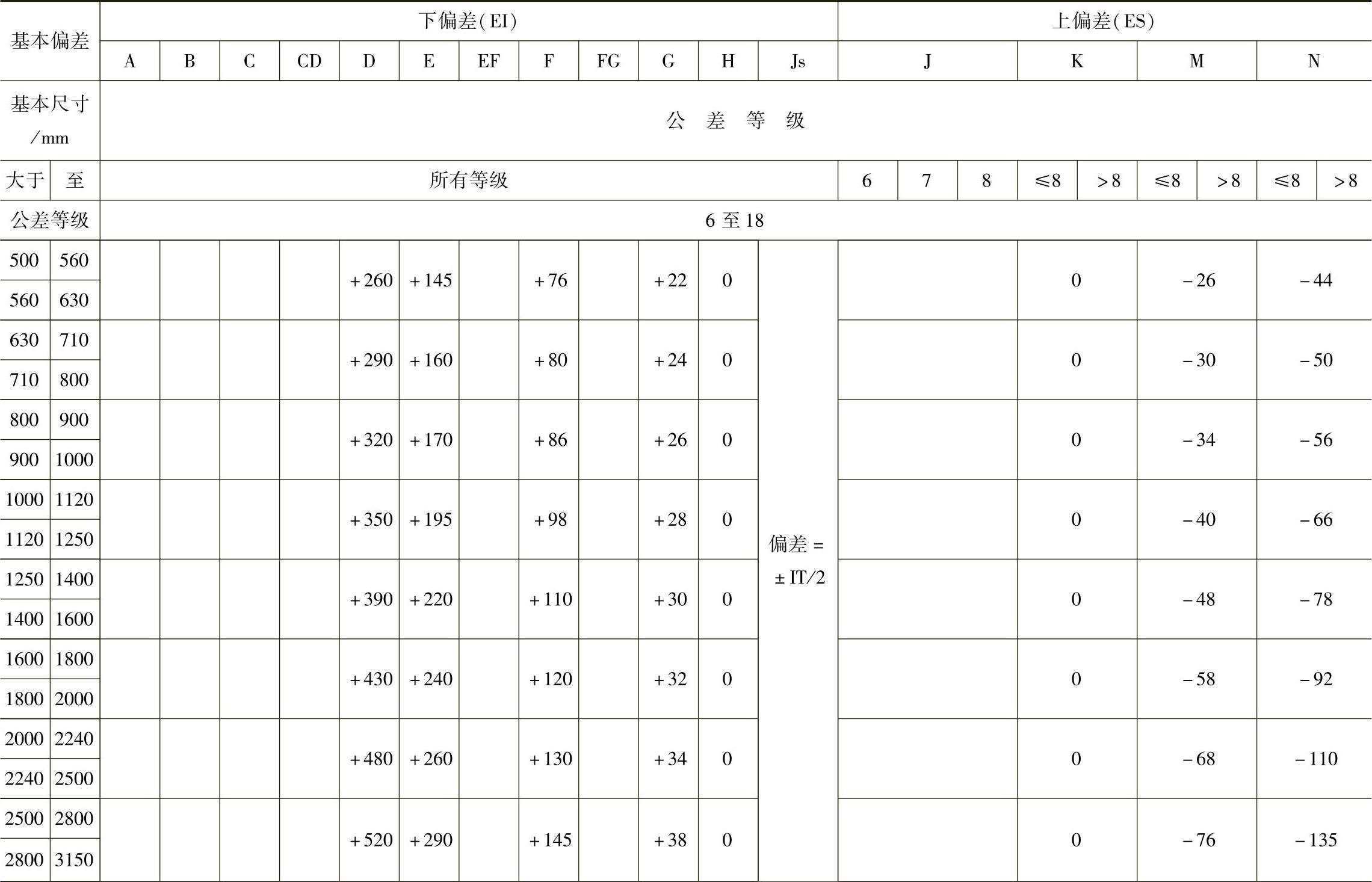

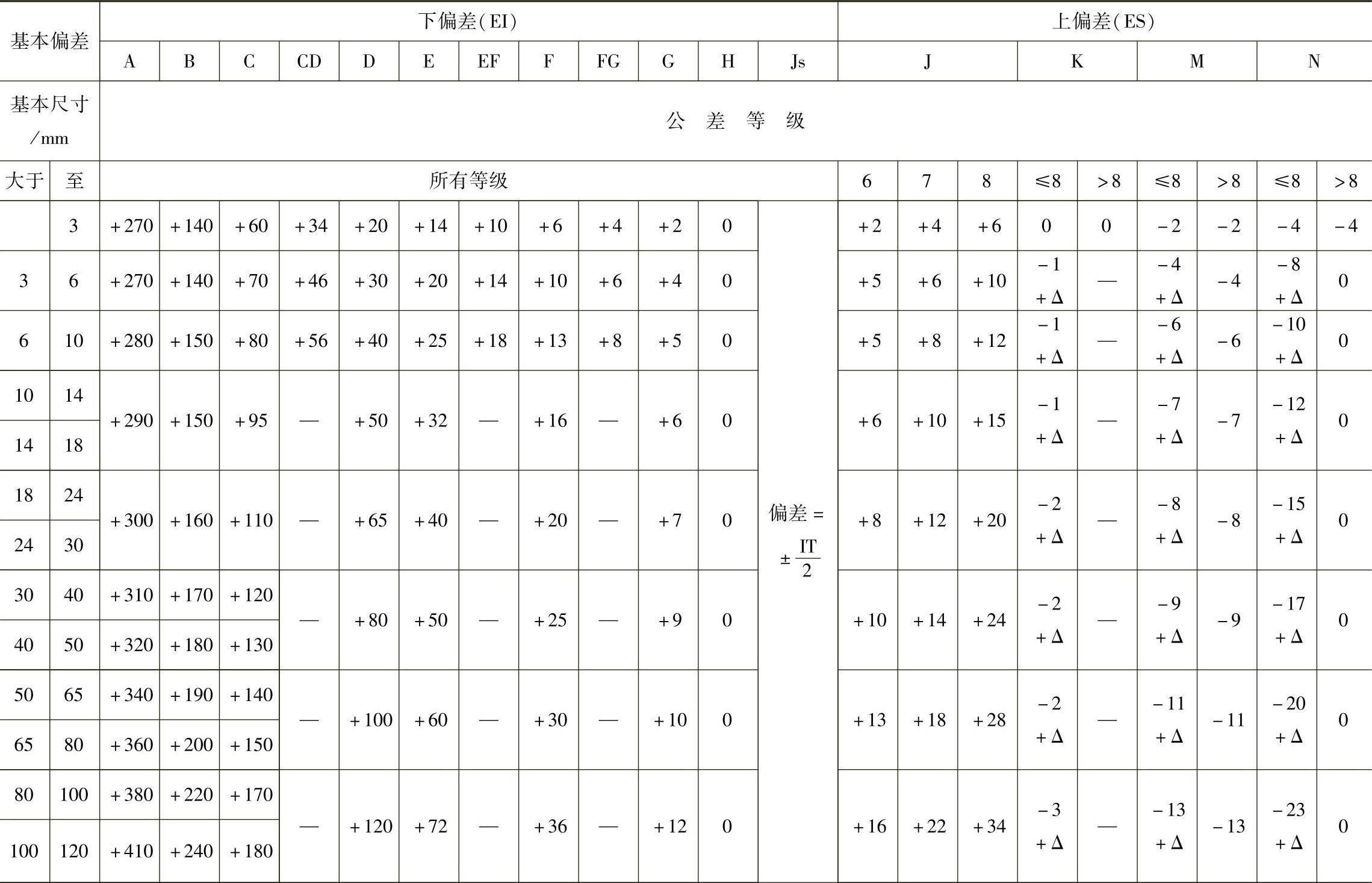

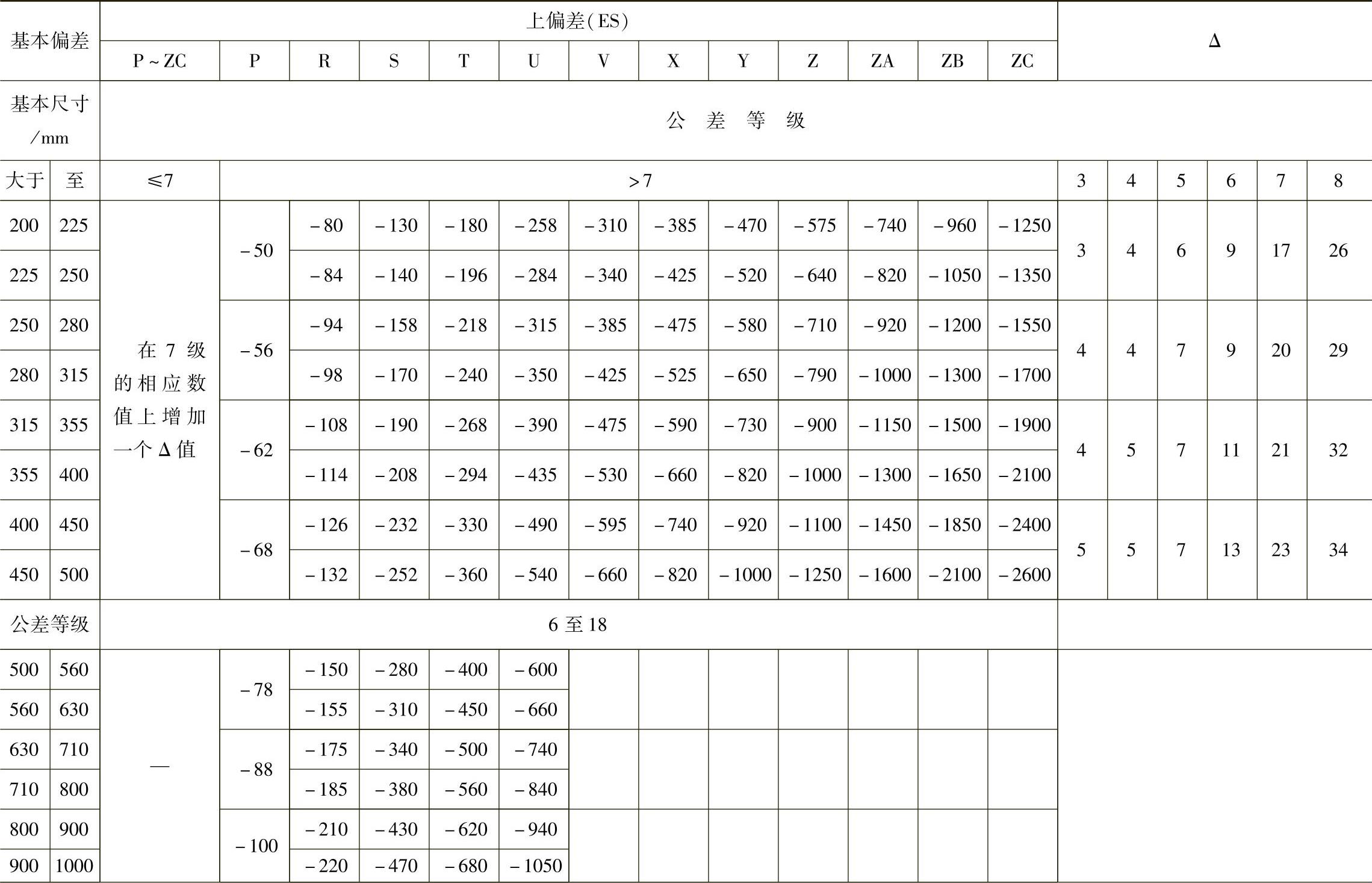

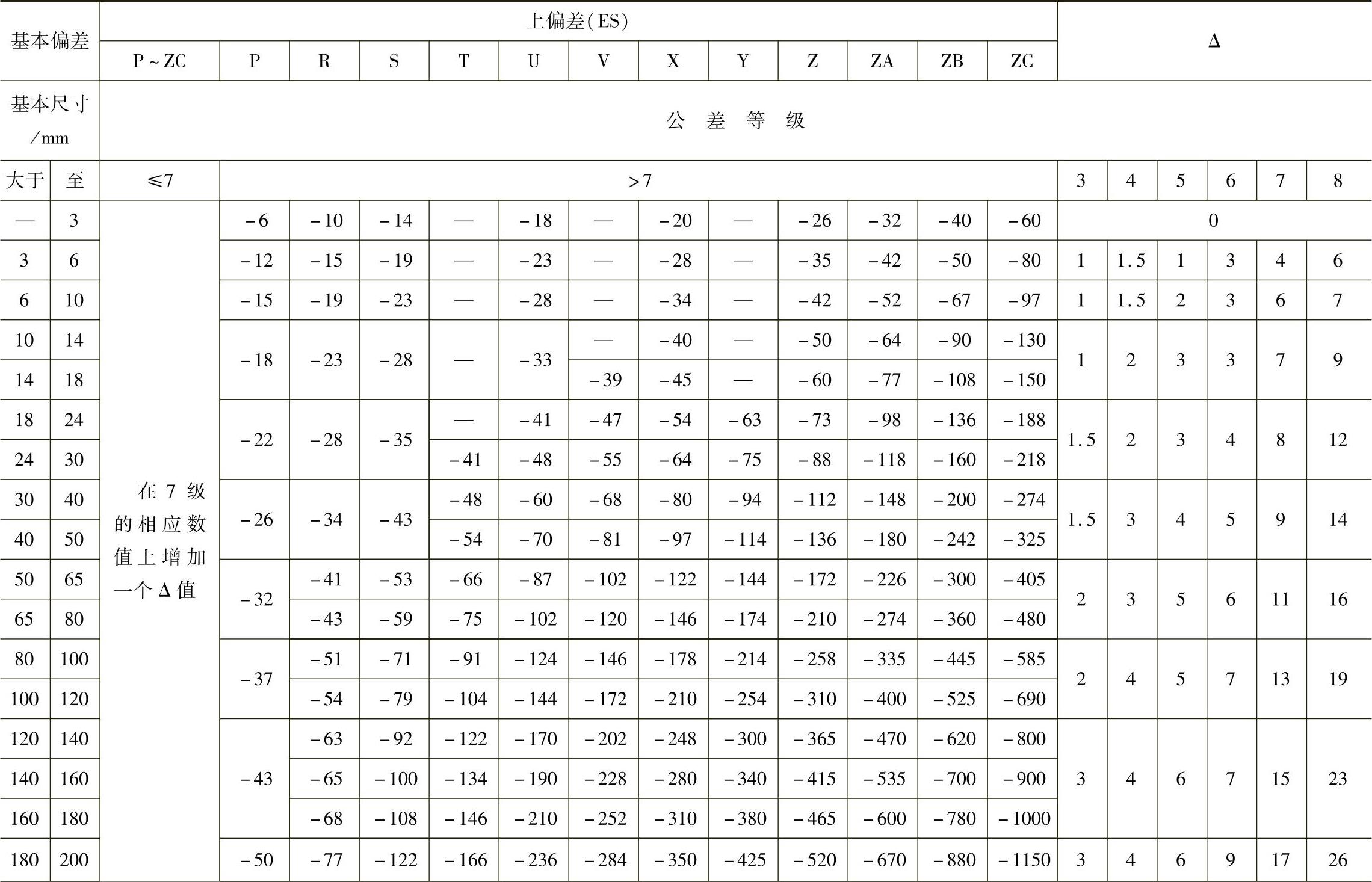

表3-4 孔的基本偏差数值表 (单位:μm)


(续)


(续)


(续)


(续)


(续)


注:1.基本尺寸小于1mm时,各级的A和B及大于8级的N均不采用。


3.特殊情况,当基本尺寸大于250~315mm时,M6的ES等于-9mm(不等于-11mm)。

4.对小于或等于IT8的K、M、N和小于或等于IT7的P~ZC,所需Δ值从表内右侧栏选取。例如:大于6~10mm的P6,Δ=3,所以ES=(-15+3)μm=-12μm。(www.daowen.com)


图3-17 基本偏差系列示意图

a)孔 b)轴

2)极限偏差的起始线及其延伸方向确定后,就可根据标准公差是公差带的宽度这一概念,在起始线的延伸方向上叠加公差带的宽度(即标准公差IT),即可确定另一个偏差值。其计算方法为:

①当基本偏差为下偏差时,即孔在A~H、轴在j~ZC范围时,它的上偏差为

孔: ES=EI+IT (3-7)

轴: es=ei+IT (3-8)

②当基本偏差为上偏差时,即孔在J~ZC、轴在a~h范围时,它的下偏差为

孔: EI=ES-IT或ES=EI+IT (3-9)

轴: ei=es-IT或es=ei+IT (3-10)

4.极限偏差的标注

某个尺寸的上偏差和下偏差先后确定后,这个尺寸的公差带的位置和数值即极限偏差就可以确定下来。

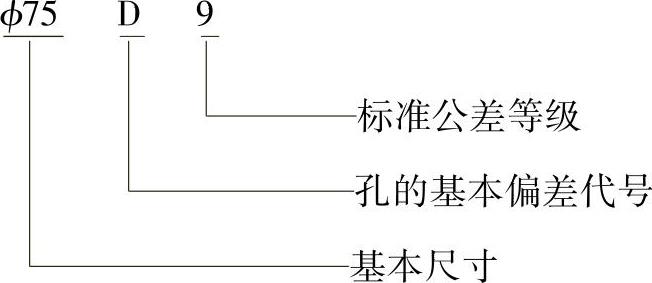

(1)极限偏差的标注方法 孔和轴的极限偏差由基本偏差代号和标准公差等级组成,如D9、K7、N6等为孔的公差带代号;h7、n7、r6等为轴的公差代号。应用上的完整标注是在基本尺寸后面加上基本偏差代号和标准公差等级,如ϕ75D9的含义是


在图样上,一般是将极限偏差的数值直接写在基本尺寸的后边,如

ϕ75D9→ϕ75ESEIϕ75+0.174+0.100

(2)极限偏差的确定 当图样上只标注基本偏差代号和标准公差等级(ϕ60G7、ϕ90g6等)时,我们则应通过计算,确定它们的极限偏差。

极限偏差的计算步骤(以ϕ60G7、ϕ90g6等为例)如下:

1)确定形体,是孔还是轴?

由基本偏差代号确定:

ϕ60G7是孔;

ϕ90g6是轴。

2)确定极限偏差的性质,是上偏差还是下偏差?

根据图3-17确定:

ϕ60G7是下偏差;

ϕ90g6是上偏差。

3)确定基本偏差的位置

查表3-4,ϕ60G7下偏差的数值即位置为:EI=0.010μm;

查表3-3,ϕ90g6上偏差的数值即位置为:es=-0.012μm。

4)确定公差带宽度

查表3-2,ϕ60G7的标准公差即公差宽度为:IT7=0.030μm;

ϕ90g6的标准公差即公差宽度为:IT6=0.022μm。

5)确定公差带的终止位置,即求另一个偏差

ϕ60G7的基本偏差是下偏差,根据式(3-7),它的上偏差ES为

ES=EI+IT=(0.010+0.030)μm=0.040μm

ϕ90g6的基本偏差是上偏差,根据式(3-10),它的下偏差ei为

Ei=es-IT=(-0.012-0.022)μm=-0.034μm

那么,它们的极限偏差分别为

ϕ60G7→ϕ60ESEI→ϕ60+0.040+0.010μm

ϕ90g6→ϕ90eseiϕ90-0.012-0.034μm
