各种车床的主要组成部分大体相同。现以CA6140卧式车床为例加以说明,它的主要结构如图1-2所示。按部件的位置和基本功能,可分成以下主要组成部分:

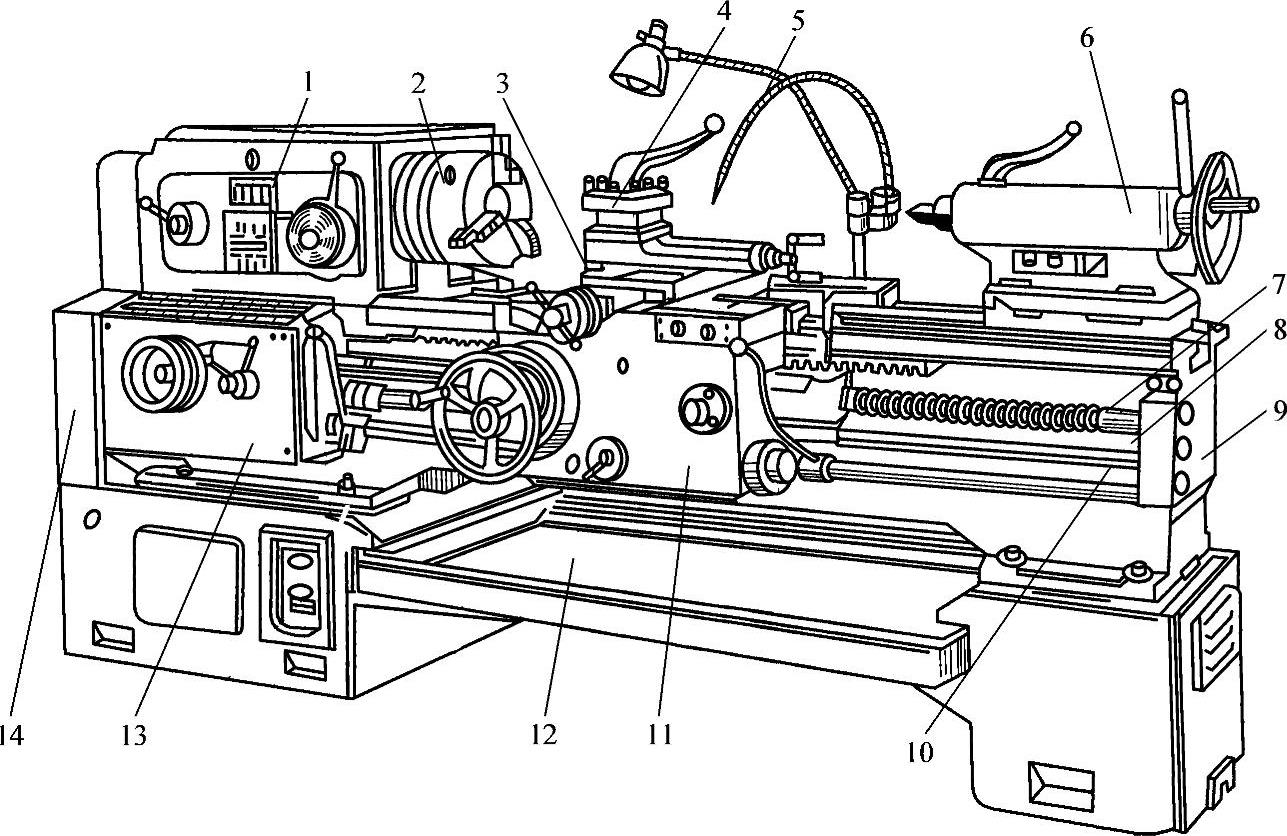

图1-2 CA6140型卧式车床的主要结构
1—主轴箱 2—卡盘 3—滑板 4—刀架 5—冷却管 6—尾座 7—丝杠 8—光杠 9—床身 10—操作杆 11—溜板箱 12—盛液箱 13—进给箱 14—交换齿轮箱
(1)床身 床身9固定在左、右床腿上,用来安装和支撑车床上各个零部件,使各组件间保持准确的相对位置和相对位移的运动轨迹,所以床身具有稳定敦实的结构和较高的制造精度。床身是车床在安装和检测时的基准。床身导轨面与主轴旋转中心的距离,是车床的最大回转半径,是车床的主参数。
(2)床头部分
1)主轴箱1固定在床身9的左上部。电动机的旋转动力通过带轮和多组齿轮副,传递给主轴,使主轴得到不同的转速和回转方向,以满足不同加工内容时所需要的转速。
2)主轴前端可安装卡盘2等装夹附件,用以夹持工件,从而带动工件旋转,形成切削的主运动。
(3)交换齿轮箱 交换齿轮箱14位于车床左侧的中部,内设可以相互配换的交换齿轮装置,将主轴的回旋运动按一定的转动比传递给进给箱13。
(4)进给部分
1)进给箱13固定在床身9的左前侧,内装多组齿轮副组成的变速机构,将交换齿轮箱14传递过来的回转运动,再以一定的速比传递给贯穿其中的光杠8或丝杠7,并在各操纵手柄的控制下,协调光杠或丝杠与主轴间的转速比,以选择机动进给的进给量,或使被加工的螺纹获得精确的导程。(www.daowen.com)
2)通过光杠8把进给箱的转动传递给溜板箱11,使车刀按切削用量要求的速度作机动的直线进给运动。
3)丝杠7用来车削螺纹等螺旋线状工件,通过溜板箱11使车刀按要求的速度作精确的直线运动。
(5)溜板部分
1)溜板箱11与床鞍连接后,放置在床身9的导轨上,把光杠或丝杠传递过来的旋转运动,通过变向变速等装置,由旋转运动改变成车刀的进给运动。
2)滑板包括床鞍、中滑板和小滑板。溜板箱11吊装在床鞍上,中滑板和小滑板依次安装在相应的燕尾槽内,并分别与横向进给丝杠和小丝杠连接,分别摇动床鞍手轮、中滑板和小滑板手柄,即可分别驱动各滑板作纵向、横向或斜向的手动直线位移。
3)刀架4安装在小滑板上,用来装夹刀具。当床鞍、中滑板或小滑板移动时,刀架上的车刀也随之作纵向、横向或斜向移动,完成各种切削动作。
溜板箱还可以使刀架作机动位移。通过贯穿其中的光杠或丝杠,将进给箱13的旋转运动传递给溜板箱,在床身齿条、操纵手柄或按钮以及开合螺母的作用下,使车刀实现自动的纵向进给、横向进给、快速移动或车削螺纹的传动需要。
(6)尾座 尾座6安装在床身9的尾座导轨上,可沿着导轨作纵向移动,并根据工艺需要,调整并锁定在合适的位置上。在尾座套筒的圆锥孔内可安装顶尖和支承较长的工件;也可安装中心钻、钻头、绞刀和扳牙等切削刃具,对工件进行内孔加工。
尾座套筒部分还可以相对于底座作横向移动,用以切削较长的外圆锥体。
